Key No. P AR T No. P AR T NAME Q’ty REMARKS NOTE MODEL TCM-X210 0306-001 137 JD-6 501 630 093 5875 BRACKET 1 801JD-1 10-501 502 630 059 6762 PULLEY ,TIMING 1 801JD-1 10-502 503 630 008 1053 SET SCREW 2 801JD-1 10-503 504…
MODEL TCM-X210
0306-001
136
XY
テーブル部
XY TABLE SECTION
Fig. JD-6 XY
シュート幅駆動部
XY Chute Width Control Driver
505
504
514
509
506
515
503
515
503
508
510
512
501
See Fig.JD-4
Key No.306
See Fig.JD-4
Key No.307
502
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X210
0306-001
137
JD-6
501 630 093 5875 BRACKET 1 801JD-110-501
502 630 059 6762 PULLEY,TIMING 1 801JD-110-502
503 630 008 1053 SET SCREW 2 801JD-110-503
504 630 092 9805 ASSY,MOTOR,STEPPING 1 MPM14(CHW) 801JD-110-504
505 630 093 7015 BELT,TIMING 1 801JD-110-505
506 630 000 7626 BOLT,HEX-SCT 3 801JD-110-506
508 630 000 7756 BOLT,HEX-SCT 2 801JD-110-508
509 411 141 2905 WASHER SPR 4 3 801JD-110-509
510 411 141 6705 WASHER SPR 5 2 801JD-110-510
512 411 141 4107 WASHER V 5X10X1 2 801JD-110-512
514 411 141 5906 WASHER F 4X8X0.8 3 801JD-110-514
515 630 061 1434 SHEET 2 801JD-110-515
MODEL TCM-X210
0306-001
138
XY
テーブル部
XY TABLE SECTION

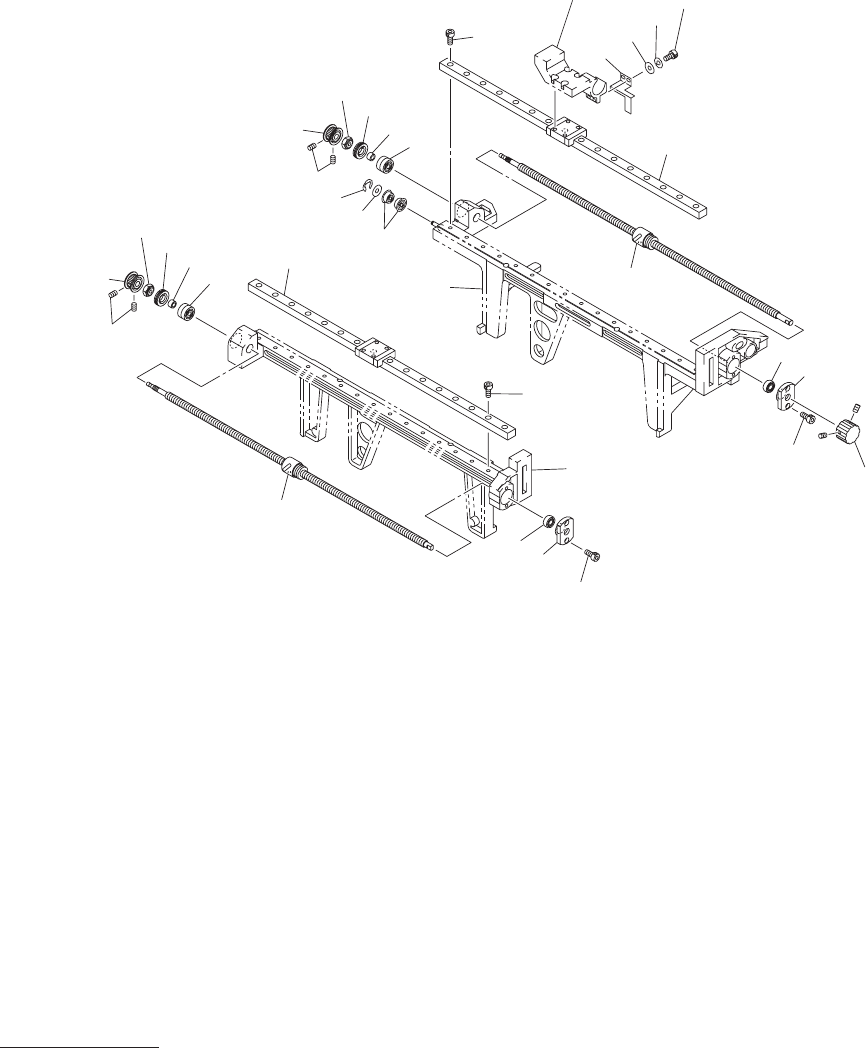

Fig. JD-7 XY
シュート幅変更部
XY Chute Width Changer
625
622
See Fig.JD-4
Key No.306
See Fig.JD-4
Key No.303
See Fig.JD-4
Key No.307
615
624
609
614
624
636
637
617
616
611
612
623
622
609
626
626
625
635
623
612
611
616
637
617
632
618
613
633
630
625
