Key No. P AR T No. P AR T NAME Q’ty REMARKS NOTE MODEL TCM-X210 0306-001 139 JD-7 609 630 093 2560 HOLDER 2 801JD-1 10-609 61 1 630 076 3072 RING 2 801JD-1 10-61 1 612 630 076 3089 COLLAR 2 801JD-1 10-612 613 630 093 179…
MODEL TCM-X210
0306-001
138
XY
テーブル部
XY TABLE SECTION
Fig. JD-7 XY
シュート幅変更部
XY Chute Width Changer
625
622
See Fig.JD-4
Key No.306
See Fig.JD-4
Key No.303
See Fig.JD-4
Key No.307
615
624
609
614
624
636
637
617
616
611
612
623
622
609
626
626
625
635
623
612
611
616
637
617
632
618
613
633
630
625
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X210
0306-001
139
JD-7
609 630 093 2560 HOLDER 2 801JD-110-609
611 630 076 3072 RING 2 801JD-110-611
612 630 076 3089 COLLAR 2 801JD-110-612
613 630 093 1792 PLATE 1 801JD-110-613
614 630 059 6779 GRIP 1 801JD-110-614
615 630 085 8655 BALL SCREW 1 801JD-110-615
616 630 059 6809 NUT 2 801JD-110-616
617 630 059 6755 PULLEY,TIMING 2 801JD-110-617
618 630 093 7008 BEARING,RADIAL 2 F624 2RS 801JD-110-618
622 630 085 8679 GUIDE,LINEAR 2 801JD-110-622
623 630 071 0359 BEARING,RADIAL 2 #HBX0900 801JD-110-623
624 630 007 1719 BEARING,RADIAL 2 L-1360ZZ 801JD-110-624
625 630 000 7503 BOLT,HEX-SCT 34 801JD-110-625
626 630 000 7510 BOLT,HEX-SCT 4 801JD-110-626
630 411 141 2806 WASHER SPR 3 2 801JD-110-630
632 411 141 5906 WASHER F 4X8X0.8 1 801JD-110-632
633 411 141 3902 WASHER V 3X7X0.5 2 801JD-110-633
635 411 001 0201 RING E 5 1 801JD-110-635
636 630 093 5905 BALL SCREW 1 801JD-110-636
637 630 094 3528 SET SCREW 4 801JD-110-637
MODEL TCM-X210
0306-001
140

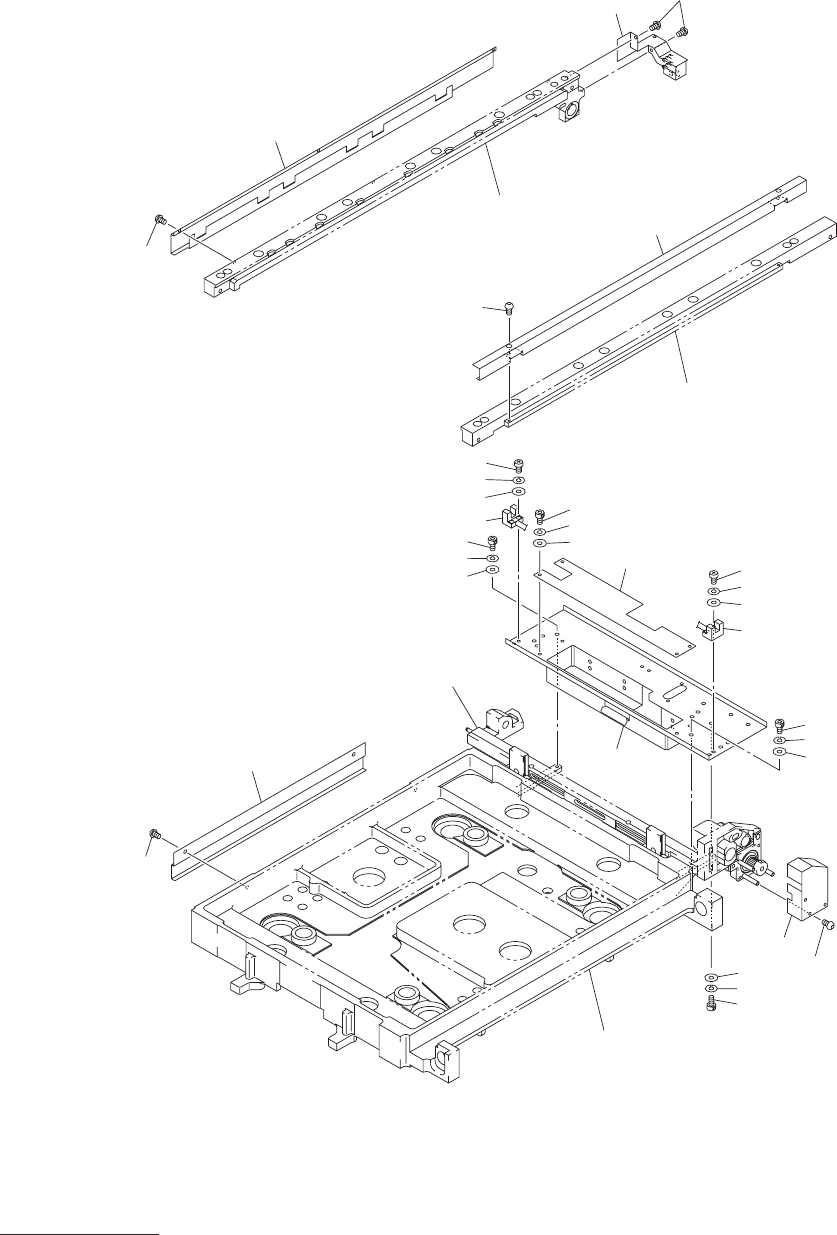

XY
テーブル配管、配線
XY TABLE PIPING,WIRING
Fig. JE-1 XY
シュート幅センサ
XY Chute Width Limit Sensors
See Fig.JD-1
Key No.33
See Fig.JD-1
Key No.1
See Fig.JC-
1
Key No.
4
See Fig.JD-4
Key No.306
27
7
1
27
27
11
16
19
14
18
21
12
17
20
26
10
11
16
19
14
2
6
27
20
17
28
18
21
10
5
29
23
