P-0185-003 - 第165页
Key No. P AR T No. P AR T NAME Q’ty REMARKS NOTE MODEL TCM-X210 0306-001 163 501 630 093 6551 COVER 1 801K--1 10-501 502 630 093 6544 COVER 1 801K--1 10-502 503 630 094 4549 COVER 1 801K--1 10-503 504 41 1 141 4107 W ASH…
MODEL TCM-X210
0506-002
162
ヘッド駆動部
HEAD DRIVING SECTION
Fig. K-6
ベルトカバー
Belt Cover
506
505
504
503
502
501
506
505
504
See Fig.B-
1
Key No.
1
See Fig.L-1
Key No.12
506
505
504
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X210
0306-001
163
501 630 093 6551 COVER 1 801K--110-501
502 630 093 6544 COVER 1 801K--110-502
503 630 094 4549 COVER 1 801K--110-503
504 411 141 4107 WASHER V 5X10X1 6 801K--110-504
505 411 141 6705 WASHER SPR 5 6 801K--110-505
506 630 000 7756 BOLT,HEX-SCT 6 801K--110-506
K-6
MODEL TCM-X210
0506-002
164
ヘッド駆動部
HEAD DRIVING SECTION

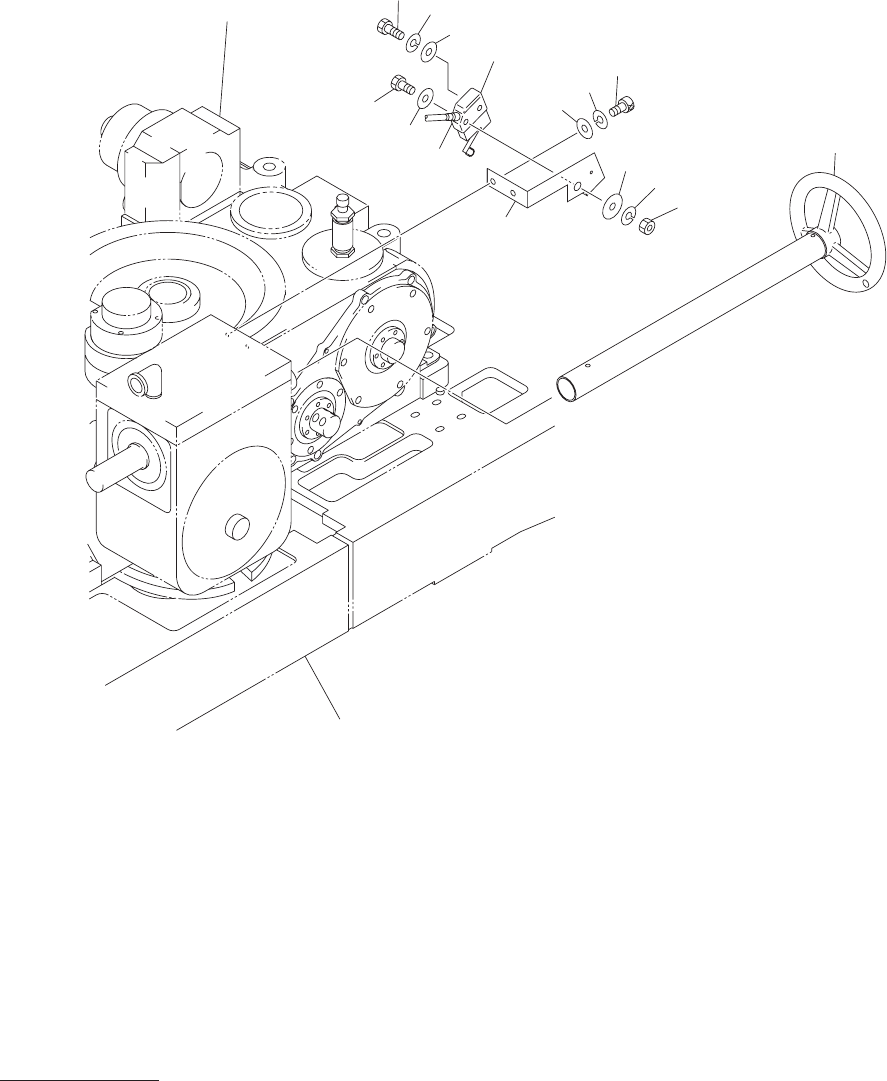

Fig. K-7
手回しハンドル
Hand Wheel
609
608
607
603
606
605
604
610
607
602
See Fig.B-1
Key No.1
See Fig.L-1
Key No.12
611
601
612
613
615
