P-0185-003 - 第17页
Key No. P AR T No. P AR T NAME Q’ty REMARKS NOTE MODEL TCM-X210 0306-001 15 301 630 106 0101 ROTOR 1 801B--1 10-301 302 630 085 51 1 1 SEAL 1 801B--1 10-302 303 630 085 5104 SEAL 2 801B--1 10-303 304 41 1 141 6309 W ASHE…
MODEL TCM-X210
0306-001
14
ターンテーブル部
TURNTABLE SECTION

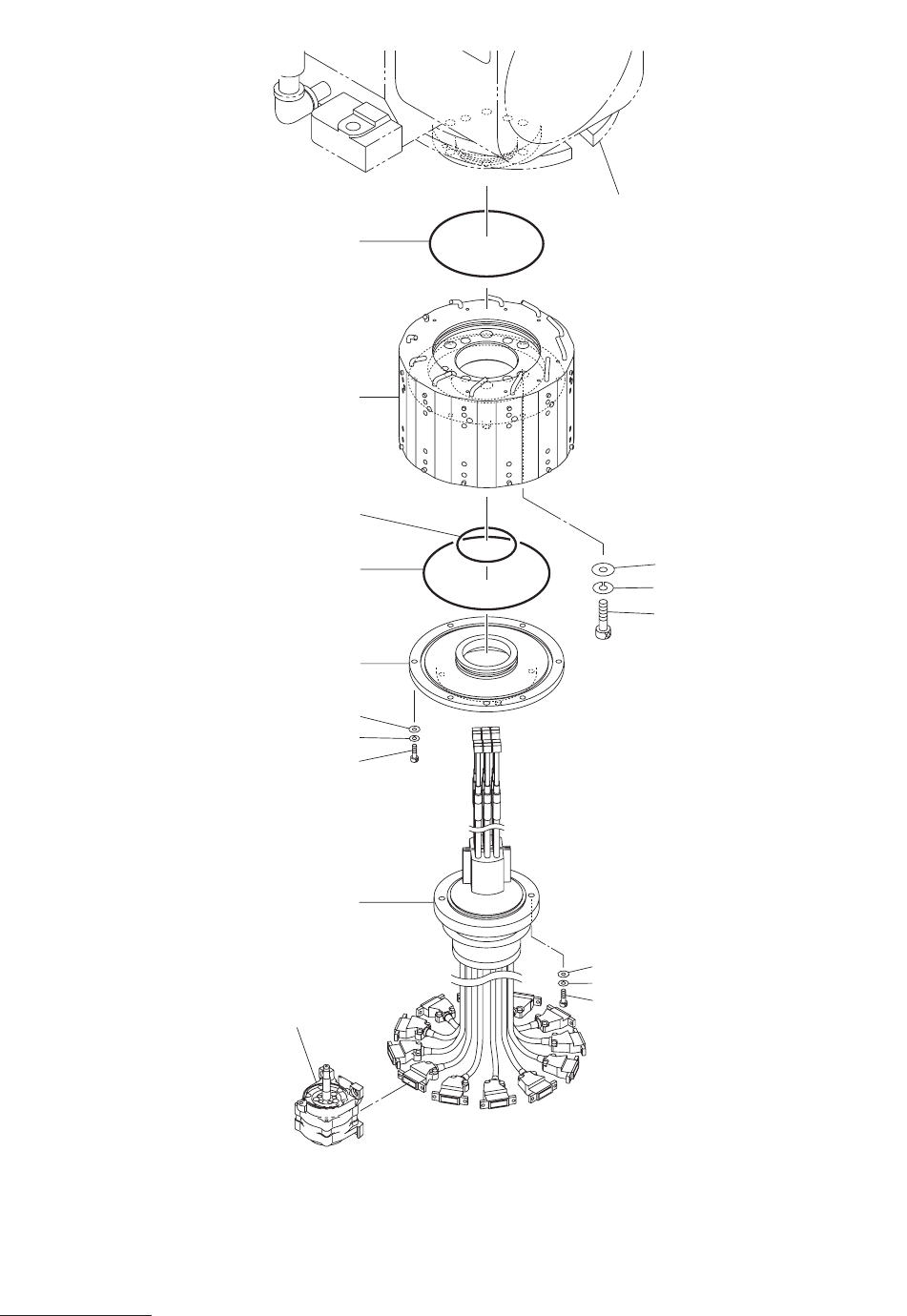

Fig. B-4
ロータリターレット
Rotary Turret
302
301
303
308
307
309
310
311
304
See Fig.B-1
Key No.
1
305
306
Fig.B-4
TCM-X200
4797A
4797L
TCM-X300
See Fig.BB-3
Key No.201-1
314
315
316
312
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X210
0306-001
15
301 630 106 0101 ROTOR 1 801B--110-301
302 630 085 5111 SEAL 1 801B--110-302
303 630 085 5104 SEAL 2 801B--110-303
304 411 141 6309 WASHER F 10X18X2 6 801B--110-304
305 411 141 3209 WASHER SPR 10 6 801B--110-305
306 630 000 8135 BOLT,HEX-SCT 6 801B--110-306
307 630 085 4619 CAP 1 801B--110-307
308 630 085 5128 SEAL 1 801B--110-308
309 411 141 4107 WASHER V 5X10X1 6 801B--110-309
310 411 141 6705 WASHER SPR 5 6 801B--110-310
311 630 000 7763 BOLT,HEX-SCT 6 801B--110-311
312 630 116 0160 CORD 1 801B--110-312
314 411 141 4305 WASHER V 6X12.5X1.6 2 801B--110-314
315 411 141 3001 WASHER SPR 6 2 801B--110-315
316 630 085 8310 BOLT,HEX-SCT 2 801B--110-316
B-4
MODEL TCM-X210
0506-002
16
ターンテーブル部
TURNTABLE SECTION

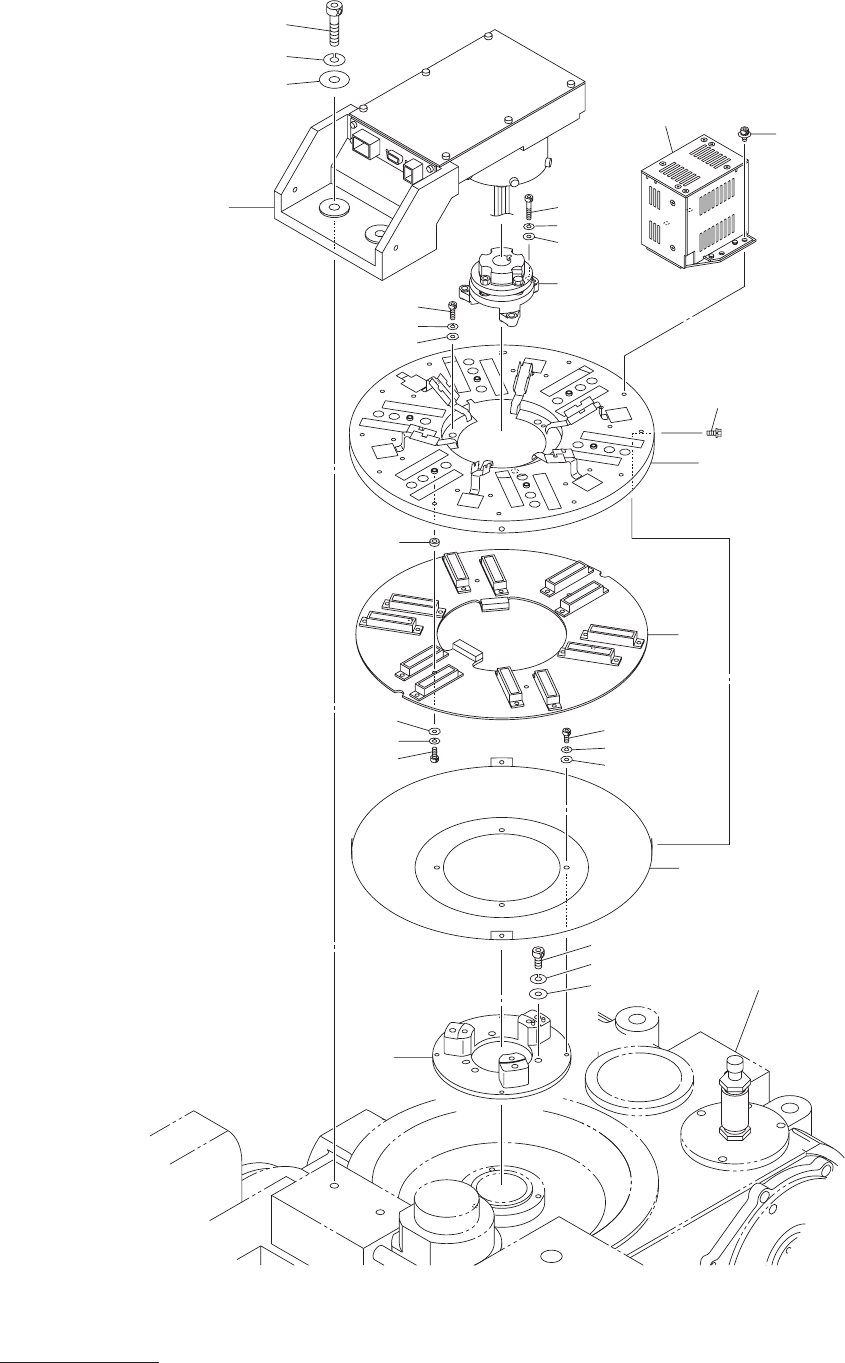

Fig. B-5
ヘッドドライバ
Head Driver
426
425
424
423
421
422
452
420
419
417
416
415
418
414
409
410
411
412
413
408
451
405
See Fig.B-
1
Key No.
1
404
403
402
401
407
406
