MODEL TCM-X210 0306-001 180 カム３軸部 CAM SHAFT 3 AXIS SECTION Fig. KC-3 カッタレバーロッド Cutter Lever Rod 220 221 219 216 218 218 217 217 224 224 222 222 223 223 206 See Fig.KC-1 Key No.5 See Fig.KC-1 Key No.1 205 204 202 203 215 …
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X210
0506-002
179
KC-2
101 630 086 0597 ASSY,LEVER 2 801KC-110-101
101 -01 630 131 7588 LEVER 1
101 -02 630 001 1425 BEARING,RADIAL 2 6000ZZNR
101 -03 630 085 9157 COLLAR 1
101 -04 630 085 9584 WASHER 1
101 -05 630 084 8564 BEARING,RADIAL 2 F695ZZ
102 630 085 9232 LEVER 2 801KC-110-102
103 630 032 5201 CAM FOLLOWER 2 CF-5BUU 801KC-110-103
104 411 141 0505 NUT HEX 5 2 801KC-110-104
105 411 141 6705 WASHER SPR 5 2 801KC-110-105
106 411 142 3406 WASHER F 5X10X1 2 801KC-110-106
107 630 097 0968 SPRING,COMP 2 801KC-110-107
108 630 002 4494 SPRING,COMP 2 5632 801KC-110-108
109 630 085 9195 PIN,HINGE 2 801KC-110-109
110 411 141 0901 NUT HEX 8 2 801KC-110-120
111 411 141 3100 WASHER SPR 8 2 801KC-110-111
112 411 141 6101 WASHER F 8X15.5X1.6 2 801KC-110-112
113 630 005 0868 BEARING,PARTS(LOCK NUT) 2 WBK10L-01 801KC-110-113
115 411 141 0703 NUT HEX 6 2 801KC-110-115
116 411 141 3001 WASHER SPR 6 2 801KC-110-116
117 411 141 6002 WASHER F 6X11.5X1.6 2 801KC-110-117
118 630 085 9201 PIN,HINGE 2 801KC-110-118
119 411 141 0307 NUT HEX 4 2 801KC-110-119
120 411 141 2905 WASHER SPR 4 2 801KC-110-120
121 411 141 5906 WASHER F 4X8X0.8 2 801KC-110-121
122 630 000 8920 SET SCREW 2 801KC-110-122
123 630 094 0817 BOLT,HEX 2 801KC-110-123

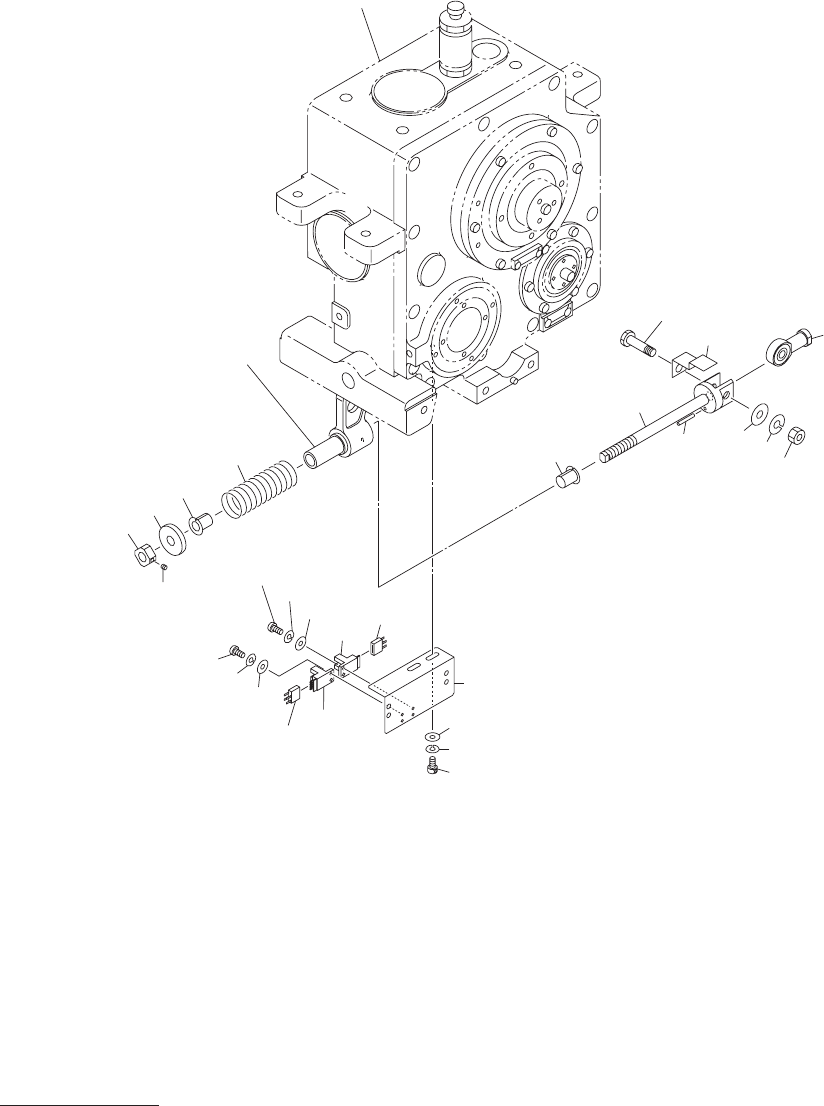

MODEL TCM-X210
0306-001
180
カム３軸部
CAM SHAFT 3 AXIS SECTION
Fig. KC-3
カッタレバーロッド
Cutter Lever Rod
220
221
219
216
218
218
217
217
224
224
222
222
223
223
206
See Fig.KC-1
Key No.5
See Fig.KC-1
Key No.1
205
204
202
203
215
209
201
211
212
205
214
213
210
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X210
0306-001
181
KC-3
201 630 088 3077 SHAFT 1 801KC-110-201
202 630 005 0868 BEARING,PARTS(LOCK NUT) 1 WBK10L-01 801KC-110-202
203 630 000 8920 SET SCREW 1 801KC-110-203
204 630 085 9164 COLLAR 1 801KC-110-204
205 630 049 0176 BUSH,BEARING 2 LFF-1015 801KC-110-205
206 630 085 9270 SPRING,COMP 1 801KC-110-206
209 630 052 4246 MECH PARTS(PARALLEL PINS) 1 801KC-110-209
210 630 001 1074 ROD END 1 BRF8 801KC-110-210
211 630 048 9422 PIN,HINGE 1 801KC-110-211
212 630 089 7951 PLATE 1 801KC-110-212
213 411 141 0901 NUT HEX 8 1 801KC-110-213
214 411 141 3100 WASHER SPR 8 1 801KC-110-214
215 411 141 6101 WASHER F 8X15.5X1.6 1 801KC-110-215
216 630 117 0343 BRACKET 1 801KC-110-216
217 630 069 0545 SENSOR,PHOTO 2 BPH32,BPH33,EE-SX674
801KC-110-217
218 630 000 0269 SENSOR,PHOTO(CONNECTOR) 2 EE-1001 801KC-110-218
219 630 000 7626 BOLT,HEX-SCT 2 801KC-110-219
220 411 141 2905 WASHER SPR 4 2 801KC-110-220
221 411 141 5906 WASHER F 4X8X0.8 2 801KC-110-221
222 411 040 7803 SCR PAN 3X12 4 801KC-110-222
223 411 141 2806 WASHER SPR 3 4 801KC-110-223
224 411 141 5807 WASHER F 3X6X0.5 4 801KC-110-224
