Key No. P AR T No. P AR T NAME Q’ty REMARKS NOTE MODEL TCM-X210 0306-001 191 L-3 201 630 093 6377 ASSY ,LIGHTING UNIT 1 801L--1 10-201 201 -10 630 005 4286 LAMP 1 202 630 1 16 4465 MECH P ARTS(RUBBER) 1 801L--1 10-202 20…
MODEL TCM-X210
0306-001
190
本体部
MAIN BODY SECTION

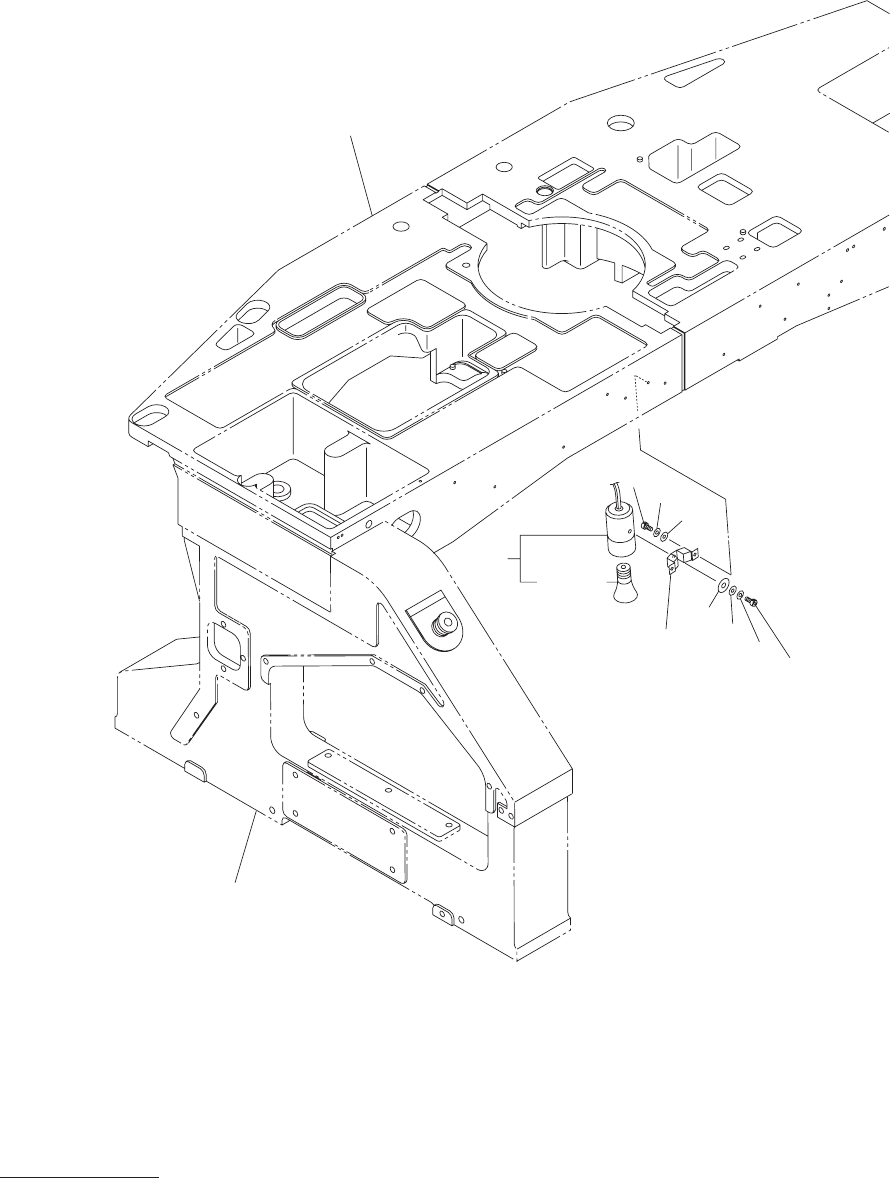

Fig. L-3
スポットライト
Spotlight
209
208
207
See Fig.L-1
Key No.12
See Fig.L-1
Key No.10
204
203
202
201
201-10
205
206
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X210
0306-001
191
L-3
201 630 093 6377 ASSY,LIGHTING UNIT 1 801L--110-201
201 -10 630 005 4286 LAMP 1
202 630 116 4465 MECH PARTS(RUBBER) 1 801L--110-202
203 411 141 4107 WASHER V 5X10X1 1 801L--110-203
204 411 141 4008 WASHER V 4X9X0.8 1 801L--110-204
205 411 141 2905 WASHER SPR 4 1 801L--110-205
206 630 000 7633 BOLT,HEX-SCT 1 801L--110-206
207 411 141 4107 WASHER V 5X10X1 2 801L--110-207
208 411 141 6705 WASHER SPR 5 2 801L--110-208
209 630 000 7756 BOLT,HEX-SCT 2 801L--110-209
MODEL TCM-X210
0506-002
192
本体部
MAIN BODY SECTION
Fig. L-4
テープエンド検出部
Tape End Detector
304
303
302
301
341
342
343
344
333
334
See Fig.L-1
Key No.12
See Fig.E-2
Key No.123
335
331
333
334
335
309
310
Fig.L-4
4797L-002
TCM-X300-002
TCM-X200-003
4797A-003
