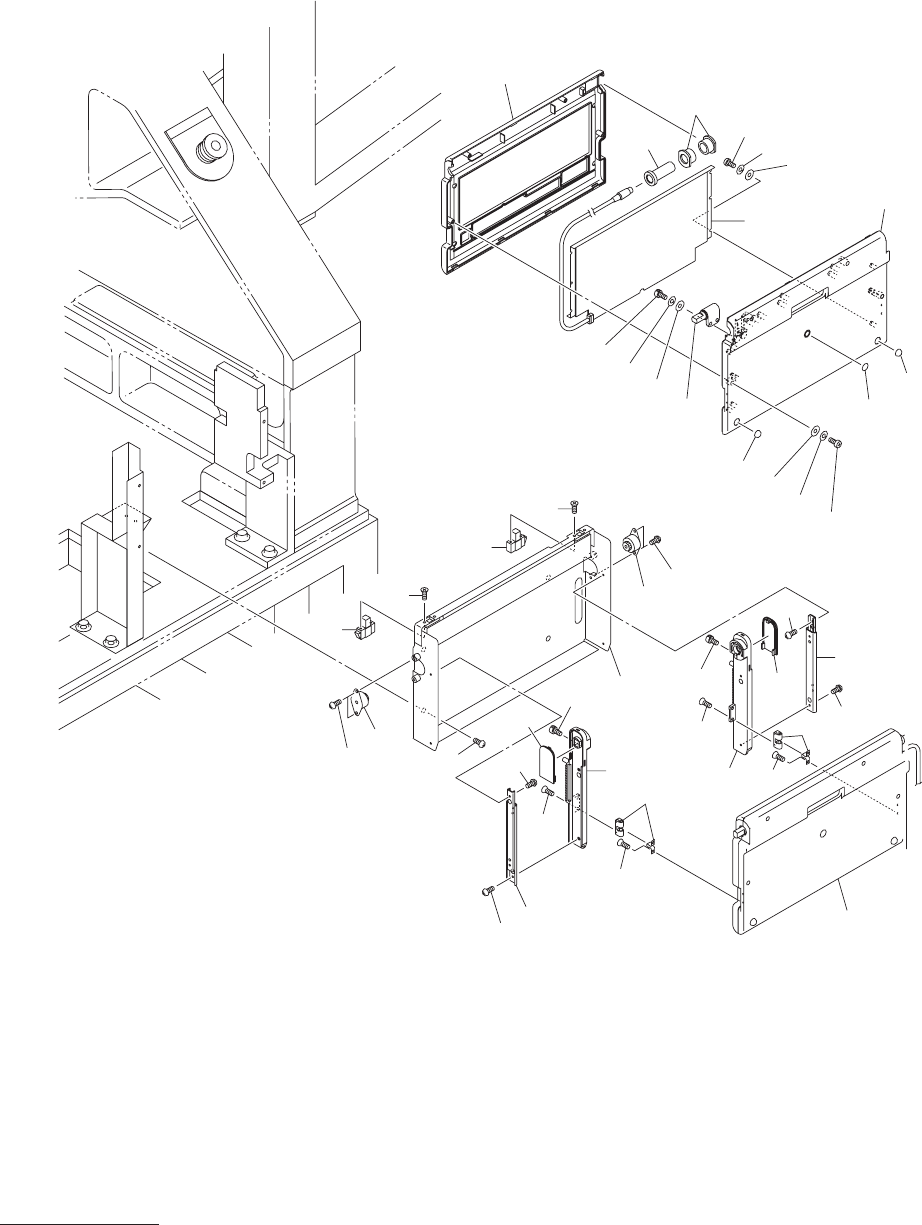

MODEL TCM-X210 0306-001 216 カバー部 COVER SECTION Fig. MA-9 キーボード Keyboard 807-01 807-04 807-03 807-14 807-12 807-13 807-15 807-09 807-13 807-12 807-1 1 807-06 807-07 807-08 807-05 807-09 807-10 807-02 806 804 803 802 826 8…
MEMO
MODEL TCM-X210
0306-001
216
カバー部
COVER SECTION
Fig. MA-9
キーボード
Keyboard
807-01
807-04
807-03
807-14
807-12
807-13
807-15
807-09
807-13
807-12
807-1
1
807-06
807-07
807-08
807-05
807-09
807-10
807-02
806
804
803
802
826
823
825
820
821
826
821
819
824
817
823
801
820
821
821
819
818
825
807
824
805
806
803
805
804
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X210
0306-001
217
MA-9
801 411 113 9109 SCR TRS 5X10 4 801MA-110-801
802 630 103 2733 PLATE 1 801MA-110-802
803 630 098 7430 MECH PARTS(ROTARY DAMPER) 2 801MA-110-803
804 411 051 1708 SCR TRS 4X6 4 801MA-110-804
805 630 097 6861 MECH PARTS(PUSH LATCHES) 2 801MA-110-805
806 411 034 7208 SCR FLT 3X8 4 801MA-110-806
807 630 110 6601 ASSY,SWITCH,KEYBOARD 1 801MA-110-807
807 -01 630 105 3509 COVER(U-KEYBOARD) 1
807 -02 630 105 3516 COVER(B-KEYBOARD) 1
807 -03 630 101 1349 BUSH,LOCATE 2
807 -04 630 103 1835 HOLDER 1
807 -05 630 097 7165 HINGE(DUMPER HINGE) 1
807 -06 630 000 7749 BOLT,HEX-SCT 2
807 -07 411 141 6705 WASHER SPR 5 2
807 -08 411 141 4107 WASHER V 5X10X1 2
807 -09 630 013 8986 MECH PARTS(RUBBER CUSHION 2
807 -10 630 106 4802 SHEET 1
807 -11 411 040 6202 SCR PAN 3X10 4
807 -12 411 086 4408 WASHER SPR 3 8
807 -13 411 119 1909 WASHER V 3X7X0.5 8
807 -14 411 041 8908 SCR PAN 3X6 4
807 -15 630 122 6989 SWITCH,KEYBOARD 1 #NC-02
817 630 102 4912 SUPPORT(L) 1 801MA-110-817
818 630 102 4929 SUPPORT(R) 1 801MA-110-818
819 630 101 0885 COVER 2 801MA-110-819
820 630 100 9254 GUIDE,SLIDE 2 801MA-110-820
821 411 147 6808 SCR TRS 3X5 8 801MA-110-821
823 630 000 7626 BOLT,HEX-SCT 2 801MA-110-823
824 630 105 3554 CLAMP(BALL CATCHERS) 2 801MA-110-824
825 411 002 2600 SCR FLT 3X6 4 801MA-110-825
826 411 108 7103 SCR FLT 3X10 4 801MA-110-826
