Key No. P AR T No. P AR T NAME Q’ty REMARKS NOTE MODEL TCM-X210 0506-002 267 RH-2 151 630 085 4169 MOTOR,AC 2 MF AN1,MF AN2,MRS14-TTM 801RH-1 10-151 152 630 061 7429 ACCESSORY ,MOT -M 2 801RH-1 10-152 153 630 086 5875 RA…
MODEL TCM-X210
0506-002
266
制御ボックス部
CONTROL BOX SECTION

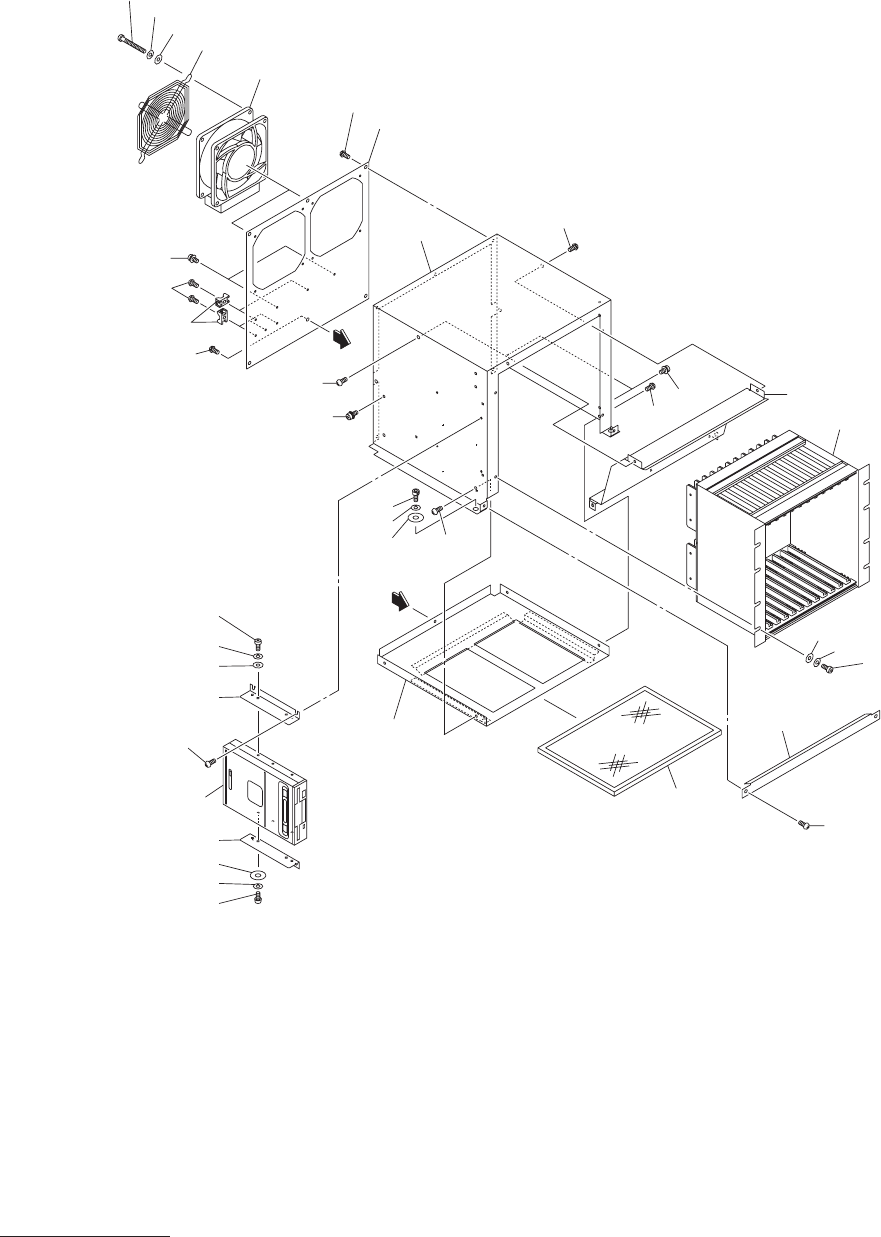

Fig. RH-2
制御ボックス
Control Box
196
189
155
153
195
194
193
157
196
159
158
196
154
190
191
192
152
151
196
156
187
196
188
160
196
189
196
197
198
199
A
A
184
185
186
162
188
161
162
186
185
184
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X210
0506-002
267
RH-2
151 630 085 4169 MOTOR,AC 2 MFAN1,MFAN2,MRS14-TTM
801RH-110-151
152 630 061 7429 ACCESSORY,MOT-M 2 801RH-110-152
153 630 086 5875 RACK,P.C.B 1 801RH-110-153
154 630 124 4921 BOX 1 801RH-110-154
155 630 129 8771 SUPPORT 1 801RH-110-155
156 630 130 0443 PLATE 1 801RH-110-156
157 630 125 6559 SUPPORT 1 801RH-110-157
158 630 115 3223 COVER 1 801RH-110-158
159 630 087 5201 AIR CLEAN EQPT 1 801RH-110-159
160 630 048 3833 MECH PARTS(MOUNTING BASES 5 801RH-110-160
161 630 123 7954 UNIT,I/O 1 FDD,#FD-235HG-X466
801RH-110-161
162 630 118 0045 BRACKET 2 801RH-110-162
184 411 041 8908 SCR PAN 3X6 4 801RH-110-184
185 411 086 4408 WASHER SPR 3 4 801RH-110-185
186 411 119 1909 WASHER V 3X7X0.5 4 801RH-110-186
187 411 114 7807 SCR PAN+SW+W 4X10 2 801RH-110-187
188 411 113 7501 SCR TRS 4X10 5 801RH-110-188
189 411 174 6604 SCR PAN+SW+W 5X10 3 801RH-110-189
190 630 000 9293 MACHINE SCREW 8 801RH-110-190
191 411 008 1706 WASHER SPR 4 8 801RH-110-191
192 411 119 2104 WASHER V 4X9X0.8 8 801RH-110-192
193 411 043 6803 SCR PAN 5X12 4 801RH-110-193
194 411 008 2109 WASHER SPR 5 4 801RH-110-194
195 411 088 1702 WASHER V 5X10X1 4 801RH-110-195
196 411 113 9109 SCR TRS 5X10 19 801RH-110-196
197 630 000 7756 BOLT,HEX-SCT 2 801RH-110-197
198 411 141 6705 WASHER SPR 5 2 801RH-110-198
199 630 001 0220 WASHER 2 801RH-110-199
MODEL TCM-X210
0506-002
268
制御ボックス部
CONTROL BOX SECTION
Fig. RH-3
電源ユニット
Power Supply Unit
297
298
299
290
255
253
254
252
291
297
292
292
298
299
294
295
296
294
295
296
256
251
291
293
257
