P-0185-003 - 第27页

Key No. P AR T No. P AR T NAME Q’ty REMARKS NOTE MODEL TCM-X210 0306-001 25 201 630 089 9832 MECH P AR TS (CABLEVEYOR) 4 801C--1 10-201 202 41 1 140 8106 SCR TRS 5X16 16 801C--1 10-202 203 41 1 088 1702 W ASHER V 5X10X1 …

100%1 / 310
MODEL TCM-X210
0306-001
24
223
223
215
216
214
213
212
210
214
213
212
211
214
213
212
211
214
213
212
211
See Fig.L-
1
Key No.9
214
213
212
211
214
213
212
211
214
213
212
210
223
223
230
230
223
223
216
218
228
220
223
215
207
208
209
226
227
227
226
229
202
201
203
204
205
223
See Fig.C-4
Key No.328
See Fig.C-4
Key No.329
206
203
204
205
206
202
201
227
223
223
226
226
221
219
202
207
208
209
203
227
201
217
204
205
206
223
See Fig.C-4
Key No.327
223
202
217
206
203
204
205
201
See Fig.C-
4
Key No.33
0
フィーダキャリッジ部

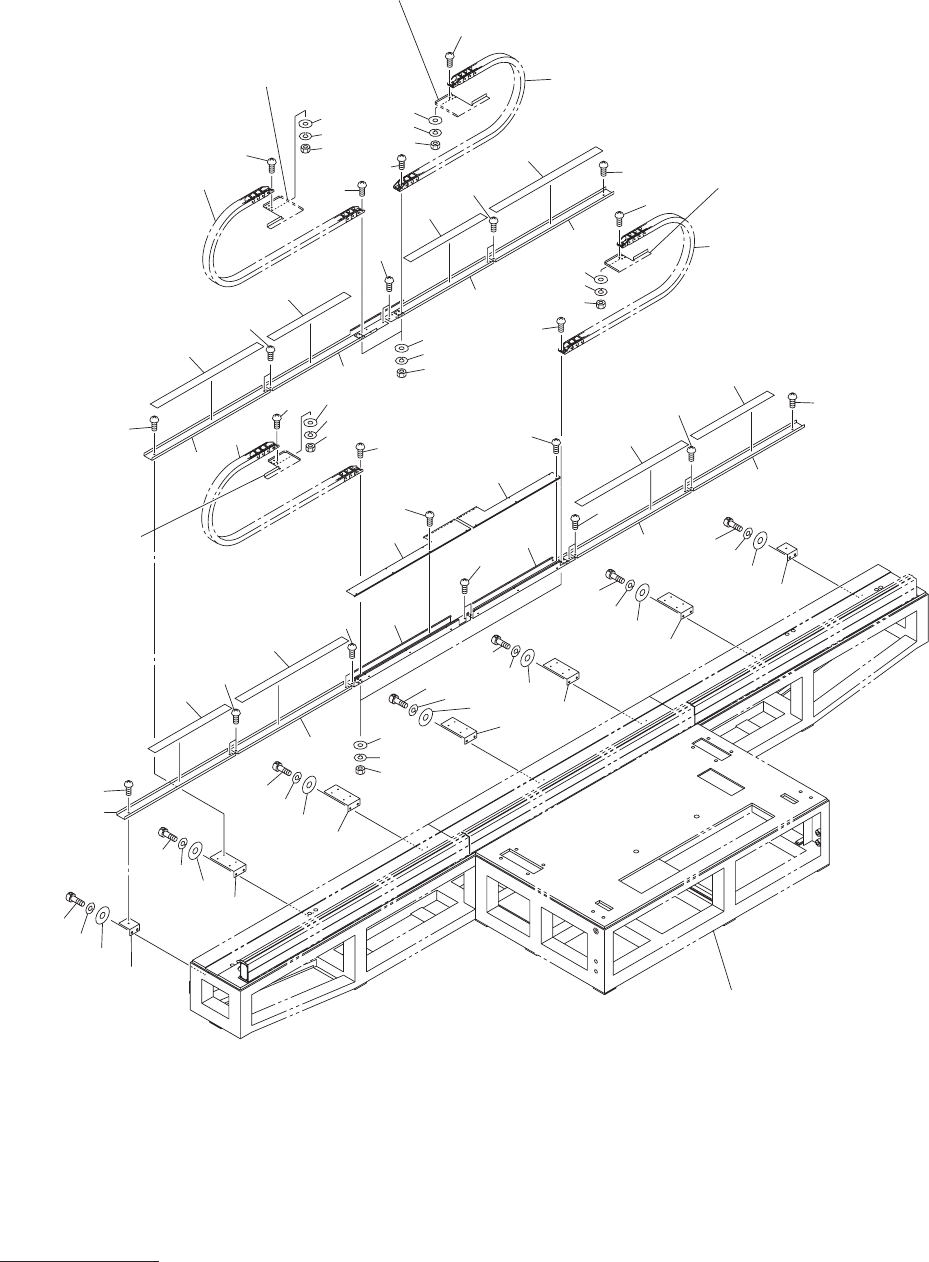

FEEDER CARRIAGE SECTION
Fig. C-3
ケーブルベア
Cable bearer
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X210
0306-001
25
201 630 089 9832 MECH PARTS (CABLEVEYOR) 4 801C--110-201
202 411 140 8106 SCR TRS 5X16 16 801C--110-202
203 411 088 1702 WASHER V 5X10X1 16 801C--110-203
204 411 008 2109 WASHER SPR 5 16 801C--110-204
205 411 118 8503 NUT HEX 5 16 801C--110-205
206 411 140 8106 SCR TRS 5X16 16 801C--110-206
207 411 088 1702 WASHER V 5X10X1 16 801C--110-207
208 411 008 2109 WASHER SPR 5 16 801C--110-208
209 411 118 8503 NUT HEX 5 16 801C--110-209
210 630 121 5891 BRACKET 2 801C--110-210
211 630 120 9883 BRACKET 5 801C--110-211
212 630 001 0220 WASHER 14 801C--110-212
213 411 141 6705 WASHER SPR 5 14 801C--110-213
214 630 000 7763 BOLT,HEX-SCT 14 801C--110-214
215 630 122 0666 GUIDE 2 801C--110-215
216 630 122 0680 GUIDE 2 801C--110-216
217 630 122 0703 GUIDE 2 801C--110-217
218 630 122 2721 GUIDE 1 801C--110-218
219 630 122 2738 GUIDE 1 801C--110-219
220 630 122 2745 GUIDE 1 801C--110-220
221 630 122 2752 GUIDE 1 801C--110-221
223 411 140 8007 SCR TRS 5X6 20 801C--110-223
226 630 105 1130 MECH PARTS(RUBBER) 4 801C--110-226
227 630 105 1147 MECH PARTS(RUBBER) 4 801C--110-227
228 630 120 7797 COVER 1 801C--110-228
229 630 120 7803 COVER 1 801C--110-229
230 411 051 1708 SCR TRS 4X6 16 801C--110-230
C-3
MODEL TCM-X210
0306-001
26
326
325
324
323
See Fig.C-1
Key No.9
See Fig.C-1
Key No.11
314
313
315
316
See Fig.C-1
Key No.1
1
See Fig.C-1
Key No.9
314
313
315
316
326
325
324
320
333
332
331
335
338
339
340
337
See Fig.C-1
Key No.10
333
332
331
327
304
306
303
302
334
309
308
307
305
310
311
312
314
315
316
313
304
303
302
301
326
325
324
321
333
332
331
335
338
339
340
337
See Fig.C-1
Key No.1
0
333
332
331
328
309
308
307
304
303
302
334
305
306
304
303
302
301
322
324
325
326
329
333
332
331
333
332
331
309
308
307
305
304
303
302
334
338
339
340
336
337
306
See Fig.C-1
Key No.12
314
313
315
316
310
311
312
333
332
331
336
337
338
339
340
See Fig.C-1
Key No.1
2
304
303
302
301
333
332
331
330
フィーダキャリッジ部

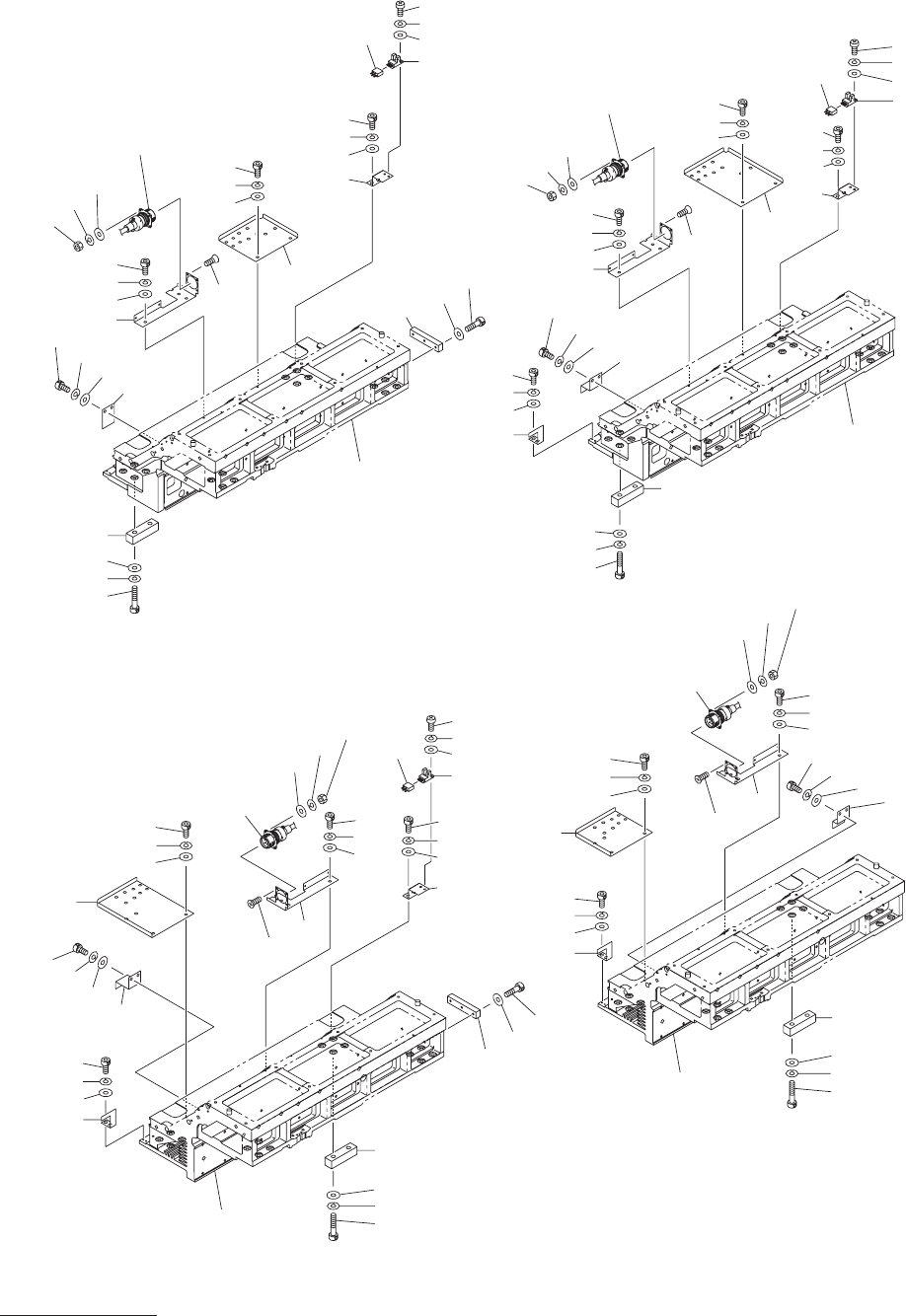

FEEDER CARRIAGE SECTION
Fig. C-4
フィーダ軸センサ
Feeder Axis Limit Sensors
