Key No. P AR T No. P AR T NAME Q’ty REMARKS NOTE MODEL TCM-X210 0306-001 69 F-2 101 630 095 6924 BRACKET(R) 1 801F--1 10-101 102 630 107 7031 HOLDER(R) 1 801F--1 10-102 103 41 1 141 4008 W ASHER V 4X9X0.8 2 801F--1 10-10…
MODEL TCM-X210
0306-001
68

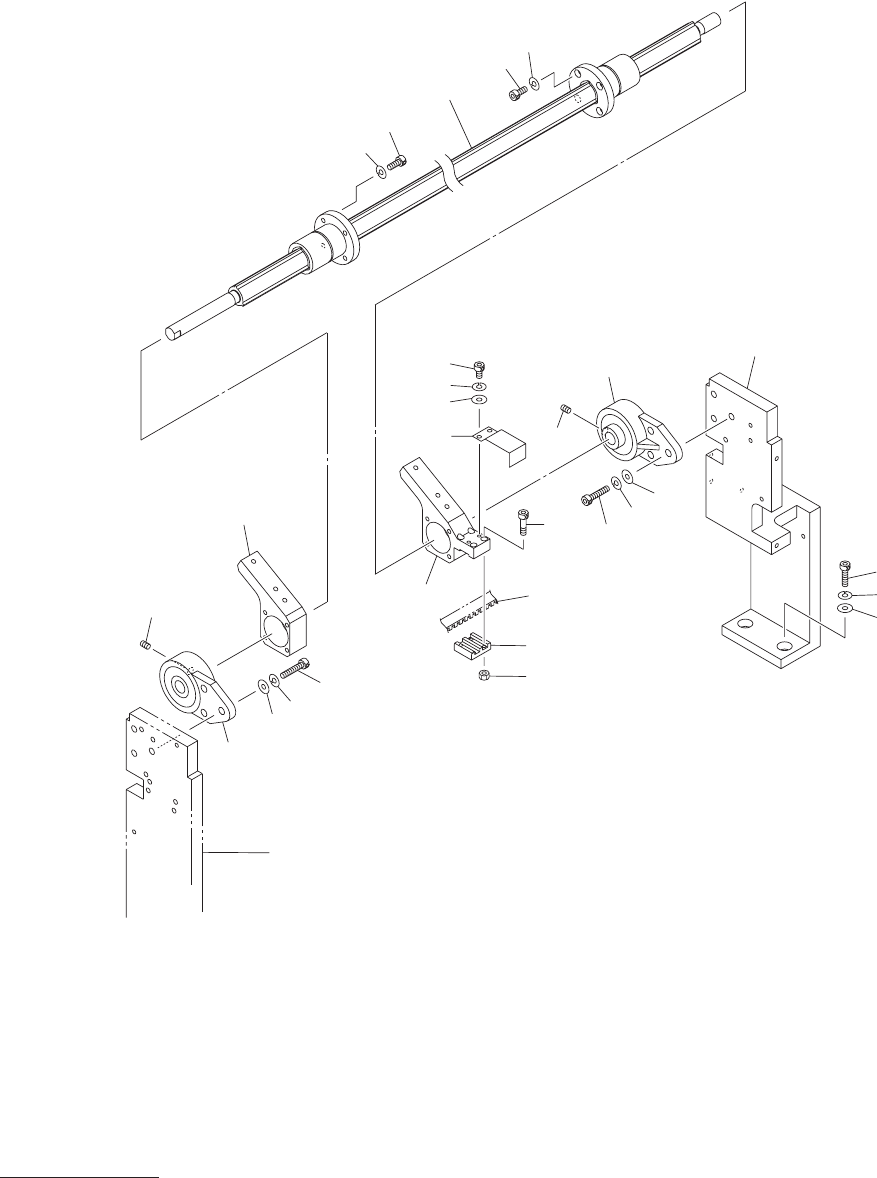

トランスファ部
TRANSFER SECTION
Fig. F-2
スプライン軸
Spline Shaft
108
106
108
107
107
105
104
103
116
101
114
113
117
118
119
125
122
See Fig.F-1
Key No.1
126
12
4
123
110
109
111
102
121
112
120
115
See Fig.F-6
Key No.527
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X210
0306-001
69
F-2
101 630 095 6924 BRACKET(R) 1 801F--110-101
102 630 107 7031 HOLDER(R) 1 801F--110-102
103 411 141 4008 WASHER V 4X9X0.8 2 801F--110-103
104 411 141 2905 WASHER SPR 4 2 801F--110-104
105 630 000 7619 BOLT,HEX-SCT 2 801F--110-105
106 630 084 1893 GUIDE,LINEAR 1 801F--110-106
107 411 141 6705 WASHER SPR 5 8 801F--110-107
108 630 000 7763 BOLT,HEX-SCT 8 801F--110-108
109 630 048 8821 PLATE(BELT CLIP) 1 801F--110-109
110 630 000 7565 BOLT,HEX-SCT 4 801F--110-110
111 411 140 9905 NUT HEX 3 4 801F--110-111
112 411 141 4305 WASHER V 6X12.5X1.6 2 801F--110-112
113 411 141 3001 WASHER SPR 6 2 801F--110-113
114 630 000 7893 BOLT,HEX-SCT 2 801F--110-114
115 630 090 0927 PLATE(SHADE B) 1 801F--110-115
116 630 001 1883 BEARING,UNIT 1 UCFH202D1 801F--110-116
117 411 141 4503 WASHER V 8X17X1.6 3 801F--110-117
118 411 141 3100 WASHER SPR 8 3 801F--110-118
119 630 000 8036 BOLT,HEX-SCT 3 801F--110-119
120 630 000 8975 SET SCREW 1 801F--110-120
121 630 107 7048 HOLDER(L) 1 801F--110-121
122 630 001 1883 BEARING,UNIT 1 UCFH202D1 801F--110-122
123 411 141 4503 WASHER V 8X17X1.6 3 801F--110-123
124 411 141 3100 WASHER SPR 8 3 801F--110-124
125 630 000 8036 BOLT,HEX-SCT 3 801F--110-125
126 630 000 8975 SET SCREW 1 801F--110-126
MODEL TCM-X210
0306-001
70
トランスファ部
TRANSFER SECTION
Fig. F-3
送り位置検出部
Transfer Position Detector
204
208
207
206
219
218
214
215
209
210
211
212
213
217
216
203
202
220
221
222
See Fig.F-2
Key No.106
205
208
207
206
204
203
202
201
209
210
211
218
214
215
217
216
212
213
