P-0185-003 - 第88页

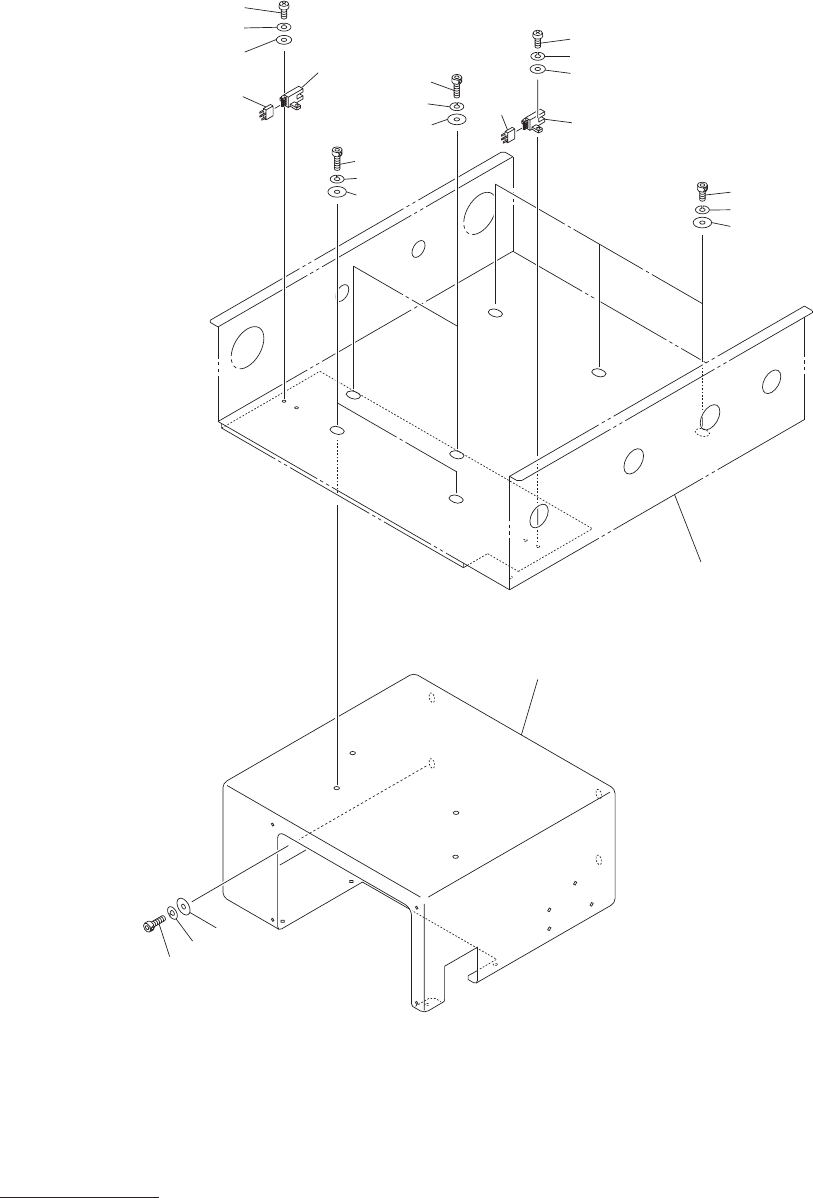

MODEL TCM-X210 0306-001 86 L コンベア部 L CONVEYOR SECTION Fig. G-4 コンベア幅センサ Conveyor Width Limit Sensor 306 305 304 313 31 1 310 313 31 1 310 303 306 30 5 30 4 312 316 317 319 318 31 1 310 302 See Fig.G-1 Key No. 1 314 302
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X210
0306-001
85
G-3
201 630 119 9245 COVER 1 801G--110-201
202 411 051 1708 SCR TRS 4X6 4 801G--110-202
251 630 103 7554 RELAY 2 KSSR1,KSSR2 801G--110-251
252 630 118 7280 TERMINAL 1 801G--110-252
258 411 113 1400 SCR PAN 4X6 8 801G--110-258
259 411 008 1706 WASHER SPR 4 8 801G--110-259
260 411 119 2104 WASHER V 4X9X0.8 8 801G--110-260
261 630 103 7578 COVER 2 801G--110-261
270 630 119 9276 BRACKET 1 801G--110-270
271 411 042 3001 SCR PAN 4X10 4 801G--110-271
272 411 008 1706 WASHER SPR 4 4 801G--110-272
273 411 119 2104 WASHER V 4X9X0.8 4 801G--110-273
274 630 000 7749 BOLT,HEX-SCT 4 801G--110-274
275 411 141 6705 WASHER SPR 5 4 801G--110-275
276 411 141 4107 WASHER V 5X10X1 4 801G--110-276
281 630 109 9446 P.C.B,MOUNT 1 #UB01(CONN) 801G--110-281
282 411 040 6202 SCR PAN 3X10 4 801G--110-282
283 411 086 4408 WASHER SPR 3 4 801G--110-283
284 411 119 1909 WASHER V 3X7X0.5 4 801G--110-284
285 411 040 6202 SCR PAN 3X10 2 801G--110-285
286 411 086 4408 WASHER SPR 3 2 801G--110-286
287 411 088 9005 WASHER F 3X6X0.5 2 801G--110-287
MODEL TCM-X210
0306-001
86
L
コンベア部
L CONVEYOR SECTION
Fig. G-4
コンベア幅センサ
Conveyor Width Limit Sensor
306
305
304
313
311
310
313
311
310
303
306
30
5
30
4
312
316
317
319
318
311
310
302
See Fig.G-1
Key No.
1
314
302
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X210
0306-001
87
G-4
302 630 032 5287 SENSOR,PHOTO 2 BPH77,BPH78,EE-SX672
801G--110-302
303 630 000 0269 SENSOR,PHOTO(CONNECTOR) 1 EE-1001 801G--110-303
304 411 119 1909 WASHER V 3X7X0.5 4 801G--110-304
305 411 086 4408 WASHER SPR 3 4 801G--110-305
306 411 042 0703 SCR PAN 3X8 4 801G--110-306
310 630 001 0237 WASHER 7 801G--110-310
311 411 141 3001 WASHER SPR 6 7 801G--110-311
312 630 000 7886 BOLT,HEX-SCT 3 801G--110-312
313 630 000 7893 BOLT,HEX-SCT 4 801G--110-313
314 630 000 0269 SENSOR,PHOTO(CONNECTOR) 1 EE-1001 801G--110-314
316 630 119 9269 BRACKET 1 801G--110-316
317 630 001 0220 WASHER 4 801G--110-317
318 630 000 7770 BOLT,HEX-SCT 4 801G--110-318
319 411 141 6705 WASHER SPR 5 4 801G--110-319
