Instandhaltungsanleitung HF-Serie Instandhaltung Ausgabe 03/2004 8 Instandhaltungsarbeiten 2-monatlich 39 Kontrollieren bzw. wechseln des Ansaugfilter s 8 a Öf fnen Sie die Fl ügelsch raube üb er dem An saugfilt er und n…
Instandhaltung Instandhaltungsanleitung HF-Serie
8 Instandhaltungsarbeiten 2-monatlich Ausgabe 03/2004
38
8
Instandhaltungsanleitung HF-Serie Instandhaltung
Ausgabe 03/2004 8 Instandhaltungsarbeiten 2-monatlich
39

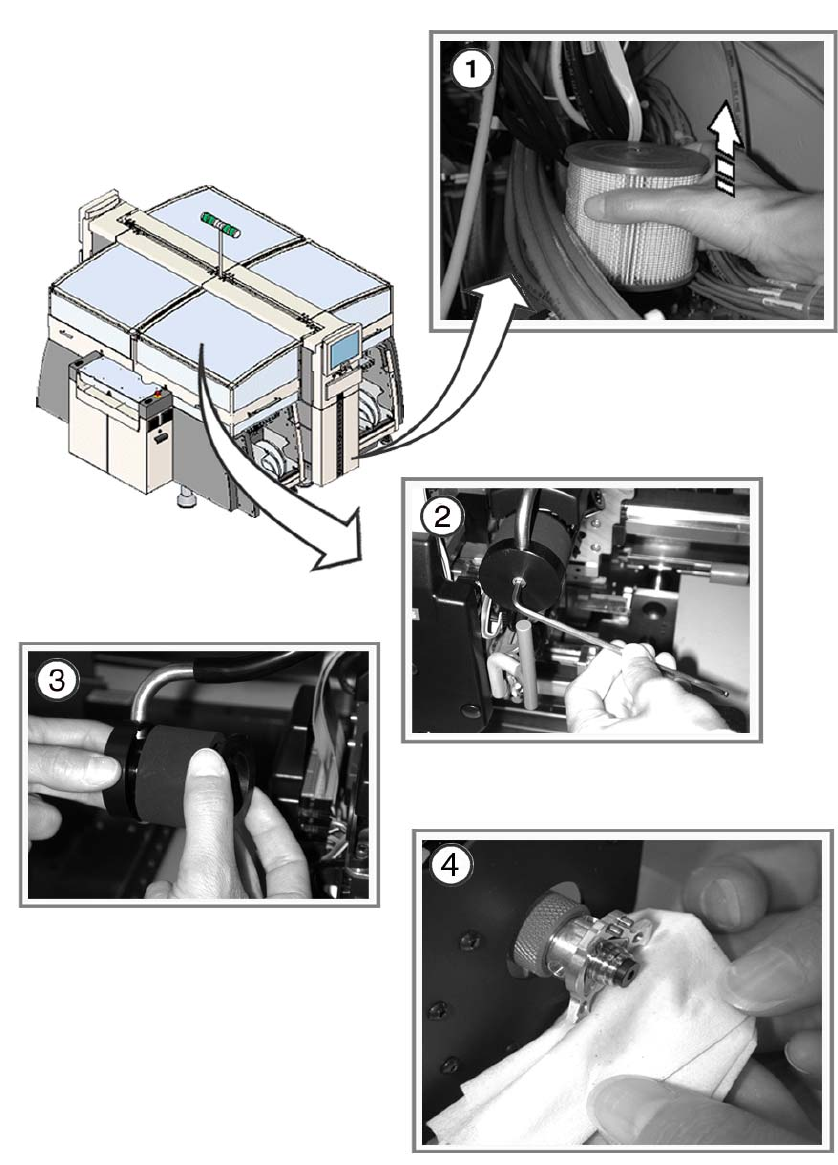

Kontrollieren bzw. wechseln des Ansaugfilters 8
a Öffnen Sie die Flügelschraube über dem Ansaugfilter und nehmen Sie ihn ab.
: Sollte er verschmutzt sein, wechseln Sie ihn gegen einen neuen aus.
8
: Schieben Sie die Druckluftversorgung vorsichtig zurück in den Maschinenständer.
8
Es dürfen keine Kabel oder Schläuche gequetscht werden. 8
8
8
: Schließen Sie die Klappe der Druckluftversorgung.
: Öffnen Sie danach wieder den Drucklufthaupthahn.
8
8
Kontrollieren bzw. wechseln des Schalldämpfers 8
s Lösen Sie die Schraube, mit der der Schalldämpfer des Collect&Place-Kopfes befestigt ist.
d Kontrollieren Sie den Schalldämpfer auf Verschmutzungen.
Sollte er Verfärbungen zeigen, ersetzen Sie den verschmutzten Filter durch einen neuen und
montieren Sie diesen in umgekehrter Reihenfolge.
8
8
Reinigen von Pinole und Pipettensitz Twinhead 8
f Reinigen Sie Pinole und den Pipettensitz mit einem leicht mit Teflonspray besprühten fussel-
freien Tuch.
: Blasen Sie die Pipette vorsichtig durch.
8
8
8
8
8
8
Instandhaltung Instandhaltungsanleitung HF-Serie
8 Instandhaltungsarbeiten 2-monatlich Ausgabe 03/2004
40
8
