Instandhaltung Instandhaltungsanleitung HF-Serie
9 Instandhaltungsarbeiten 4-monatlich Ausgabe 03/2004
44
9 Instandhaltungsarbeiten 4-monatlich
Aufbau des 12-Segment-Collect&Place-Kopfes 9
9

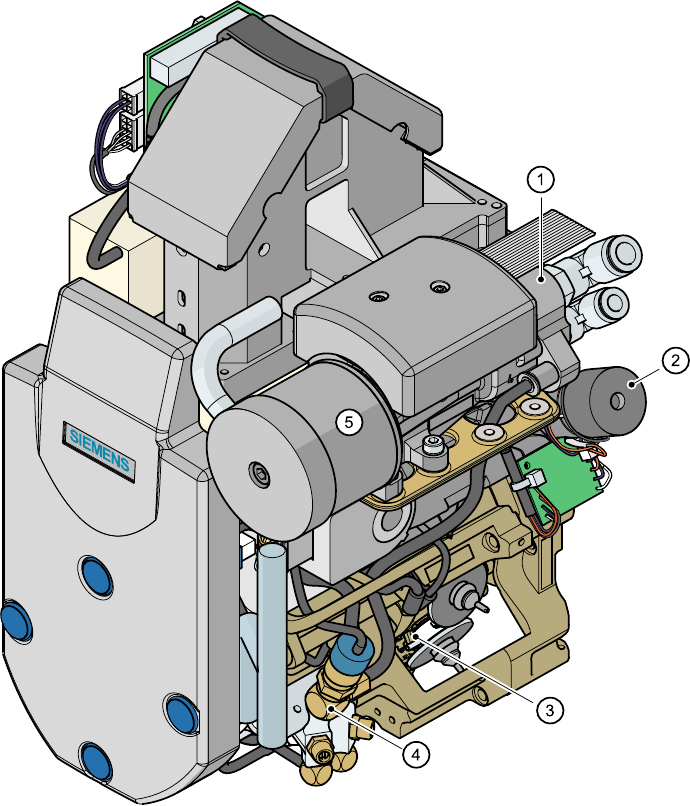

Abb. 9.0 - 1 12-Segment-Collect&Place-Kopf
9
(1) Vakuumerzeuger
(2) Drehstation, DP-Achse
(3) Stern mit 12 Pinolen, DR-Achse
(4) Blasluftventil
(5) Schalldämpfer
9
Instandhaltungsanleitung HF-Serie Instandhaltung
Ausgabe 03/2004 9 Instandhaltungsarbeiten 4-monatlich
45
9
Für die 4-monatliche Instandhaltung benötigen Sie: 9
– Montagezange für K-Schlauch 2MS-PK-3/4
– Pinsel mit kurzgeschnittenen Borsten
– Satz Inbusschlüssel
– Fusselfreie Tücher
– Fusselfreie Reinigungsstäbchen
– Äthylalkohol
– ISOFLEX TOPAS NCA52
– UNISILKON L250L
– Fettspritze MULTEMP PS No. 2 (mit zusätzlicher langer Nadel)
– Satz gereinigte Pinolen (ggf. neue)
– Satz gereinigte Ventilstößel (ggf. neue)
– ggf. neuen Z-Zahnriemen
– ggf. neues Verteilerstück
– ggf. neuen O-Ring Drehstation
– ggf. neuen Zahnriemen Drehstation.
9
9
Vorbereitende Arbeiten 9
: Legen Sie die Pipetten aller Collect&Place-Köpfe in den Pipettenwechsler ab.
: Schalten Sie den Bestückautomaten am Hauptschalter aus.
9

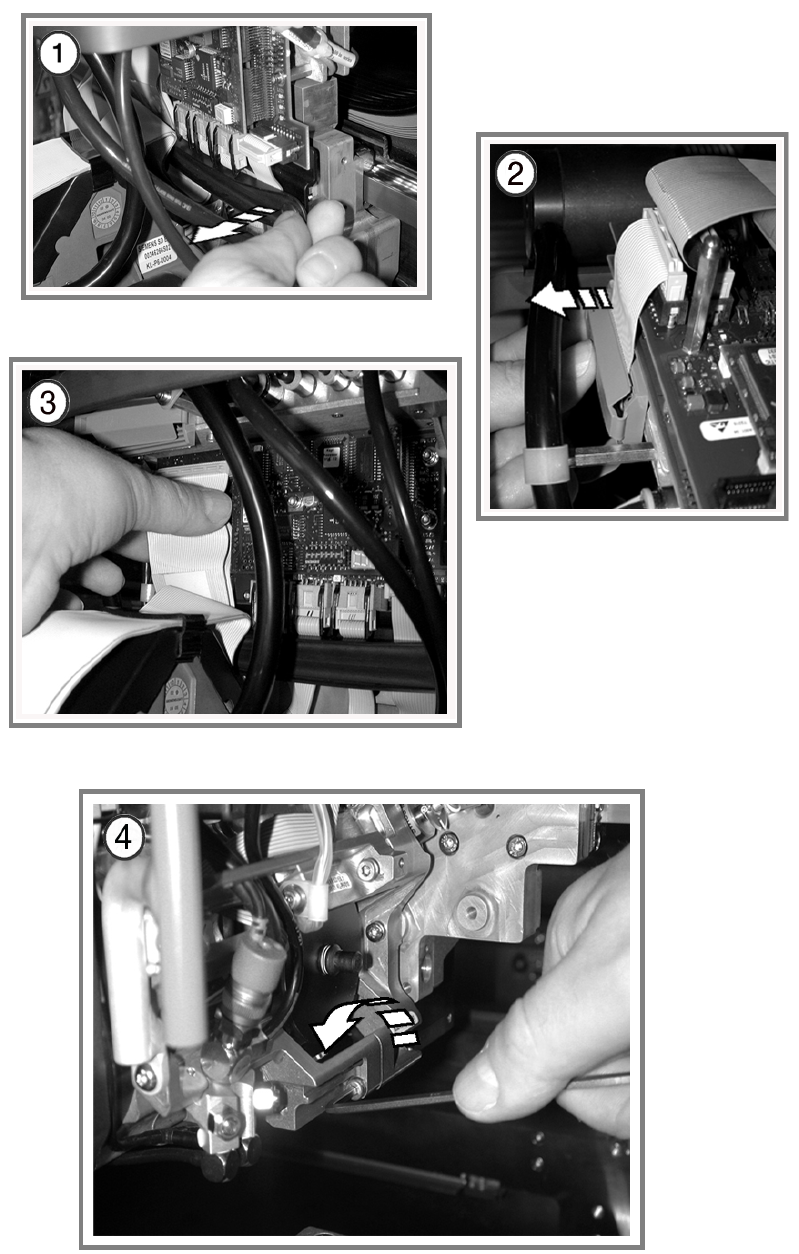

: Entfernen Sie die Kopfabdeckung.
: Kontrollieren Sie die Gummipolster unter dem Träger der Kopfabdeckung.
Sollten diese beschädigt sein, wechseln Sie sie gegen neue aus.
9
9
9
Instandhaltung Instandhaltungsanleitung HF-Serie
9 Instandhaltungsarbeiten 4-monatlich Ausgabe 03/2004
46
