Instandhaltungsanleitung HF-Serie Instandhaltung Ausgabe 03/2004 9 Instandhaltungsarbeiten 4-monatlich 57 V entilstellantriebe 9 a Reinigen Si e die V e ntilstella ntriebe sowi e den Zw ischenr aum zwis chen der S cheibe…
Instandhaltung Instandhaltungsanleitung HF-Serie
9 Instandhaltungsarbeiten 4-monatlich Ausgabe 03/2004
56
9
Instandhaltungsanleitung HF-Serie Instandhaltung
Ausgabe 03/2004 9 Instandhaltungsarbeiten 4-monatlich
57
Ventilstellantriebe 9
a Reinigen Sie die Ventilstellantriebe sowie den Zwischenraum zwischen der Scheibe und der
Motorhalterung trocken mit einem fusselfreien Tuch.
s Reinigen Sie die Kugellager trocken mit einem fusselfreien Tuch.
: Überprüfen Sie die Kugellager auf ihre Funktion.
: Entfernen Sie sichtbaren Schmutz.
9
Drehstation 9
d Wischen Sie den schwarzen O-Ring der Drehstation mit einem leicht mit Äthylalkohol benetz-
ten fusselfreien Tuch sauber.
: Prüfen Sie den O-Ring auf Beschädigungen. Wechseln Sie ihn ggf. aus.
: Prüfen Sie den Zahnriemen auf Beschädigungen. Wechseln Sie ihn ggf. aus.
9
Die Drehstation kann in eingebautem Zustand mit einem mit Äthylalkohol benetzten Reinigungs-
stäbchen gereinigt werden. 9
9
f Drücken Sie das Reibrad der Drehstation gegen die Feder.
f Reinigen Sie die Anschlagflächen mit einem mit Äthylalkohol benetzten Reinigungsstäbchen.
9

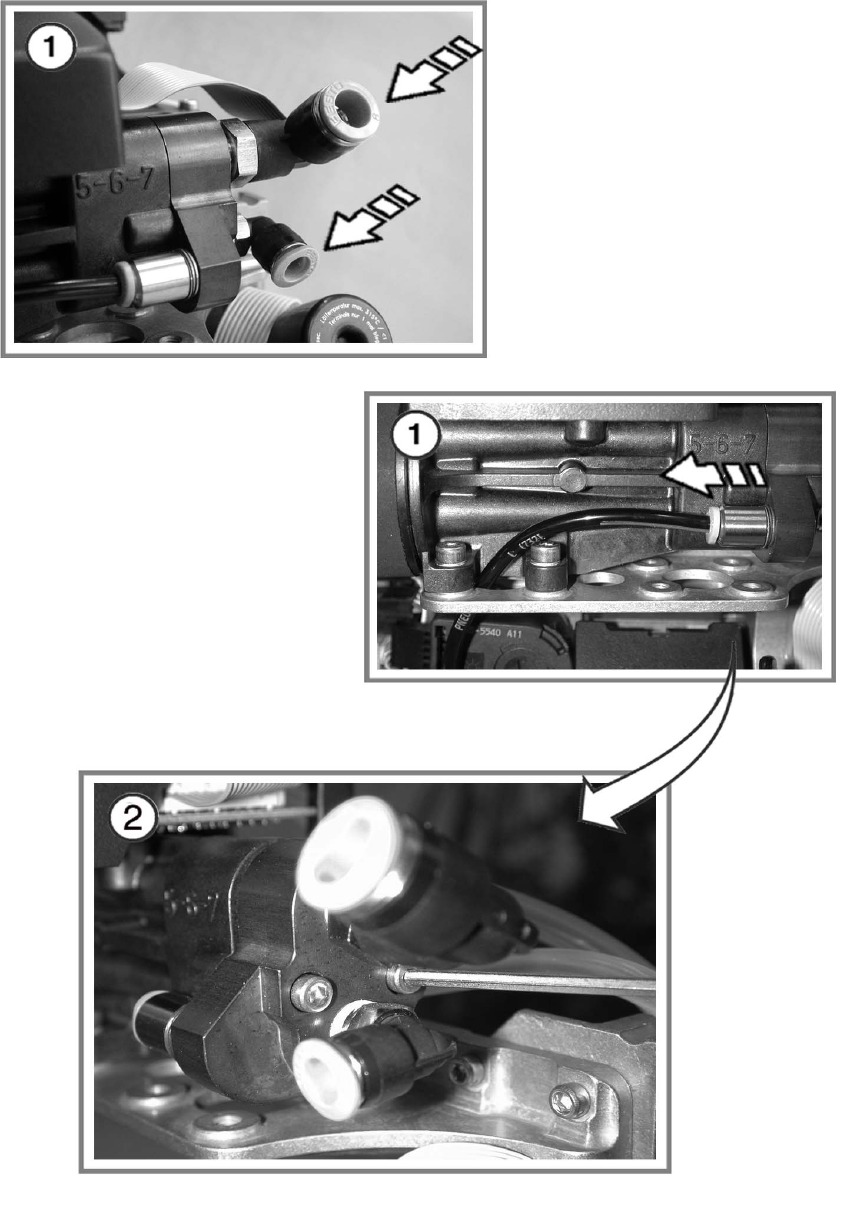

Zusammenbau 9
: Setzen Sie beide O-Ringe in das Kopfrückteil ein.
: Setzen Sie das Verteilerstück vorsichtig in den Sitz ein.
9
Die O-Ringe dürfen nicht auf dem Verteilerstück sitzen, da sie sonst beschädigt werden können.9
9
9
: Verdrehen Sie den Bestückstern um den halben Sterntakt (ca. 15° - 30°), montieren Sie das
Kopfvorderteil und schrauben Sie es fest.
: Stecken Sie die Flachbandleitungen in die entsprechenden Stecker.
9
: Setzen Sie gereinigte bzw. neue Pinolen in die Segmente ein.
: Setzen Sie gereinigte bzw. neue Ventilstößel in die Ventilkanäle ein.
