Instandhaltungsanleitung HF-Serie Instandhaltung Ausgabe 03/2004 10 Instandhaltungsarbeiten jährlich 63 10 Für die j ährliche I nstandhal tung benöti gen Sie: 10 – Kreuzs chlitzsc hrauben dreher – Sat z Inbus schlüs sel …
Instandhaltung Instandhaltungsanleitung HF-Serie
10 Instandhaltungsarbeiten jährlich Ausgabe 03/2004
62
10 Instandhaltungsarbeiten jährlich
10
Instandhaltungsanleitung HF-Serie Instandhaltung
Ausgabe 03/2004 10 Instandhaltungsarbeiten jährlich
63
10
Für die jährliche Instandhaltung benötigen Sie: 10
– Kreuzschlitzschraubendreher
– Satz Inbusschlüssel
– Fusselfreie Tücher
– Äthylalkohol
–Druckluft
– SIPLACE-Reinigungstuch
– ISOFLEX TOPAS NCA52 Fett
– Fettpresse
– SIPLACE-Reinigungstuch
– Klüberplex BEM 34-132
– Schmiernippel
– Kühlluftschläuche
– ggf. Dämpfungszylinder Schutzhaube.
10
Für die nachfolgenden Tätigkeiten darf sich keine Leiterplatte im LP-Transport befinden. 10
: Öffnen Sie die beide Schutzhauben einer Maschinenseite (Stellplatz 1+2 und 3+4).
10
Verschieben Sie das Portal vorsichtig mit geringem Krafteinsatz am Haltegriff des Kopfes (nicht
an den Endlagepuffern)! 10
10
: Verschieben Sie das Portal über die Zuführmodule. Es steht dort außerhalb Ihres Arbeitsbe-
reichs.

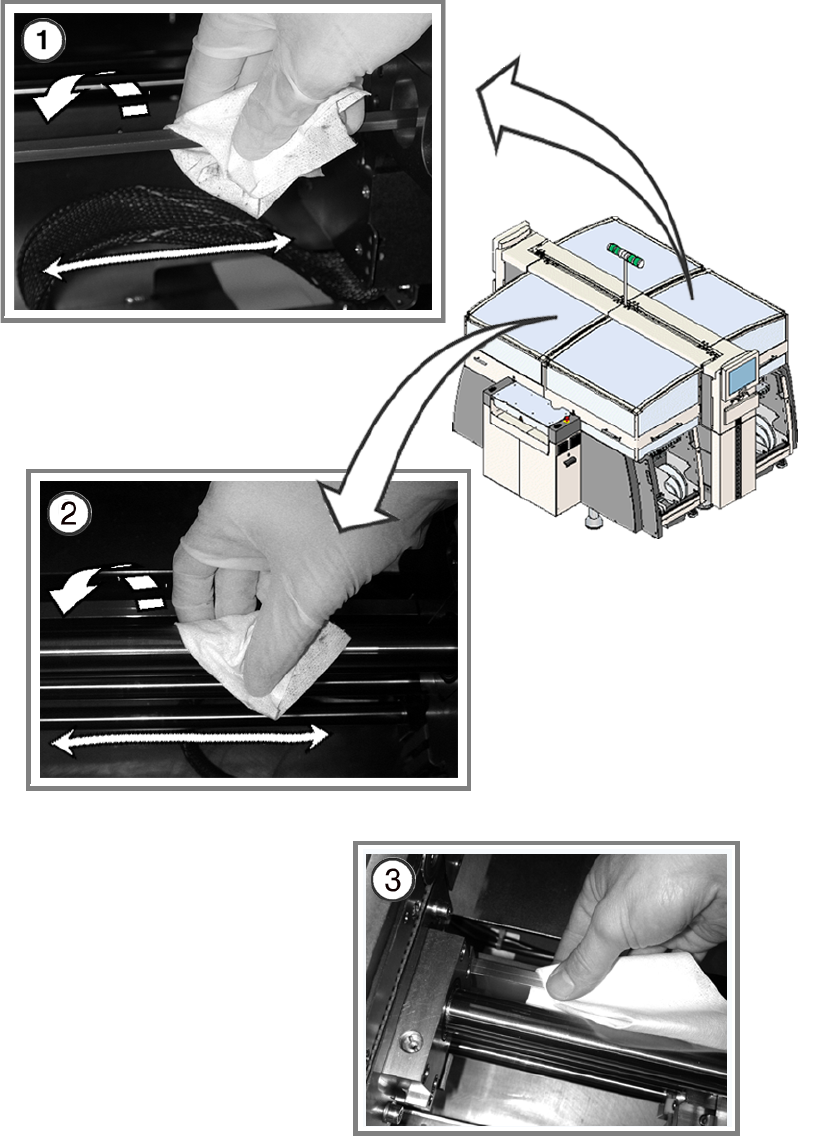

Reinigen und konservieren des Leiterplattentransports 10
a Reinigen und konservieren Sie die Kugelrollspindel, indem Sie ein SIPLACE-Reinigungstuch
über die Gewindegänge der Kugelrollspindel ziehen.
s Reinigen und fetten Sie die Gleitflächen der Führungsschienen mit einem SIPLACE-Reini-
gungstuch.
: Reinigen und konservieren Sie die Sechskantwellen mit einem SIPLACE-Reinigungstuch.
: Prüfen Sie die komplette Mechanik des LP-Transports (Transport, Breitenverstellung, Klemm-
einheit) auf Leichtgängigkeit.
Führen Sie bei Schwergängigkeit entsprechende Instandhaltungsmaßnahmen durch.
Reinigen des Fixierbands (LP-Transport) 10
d Reinigen Sie das Fixierband der Klemmung Breitenverstellung mit einem mit Äthylalkohol be-
feuchteten fusselfreien Tuch.
