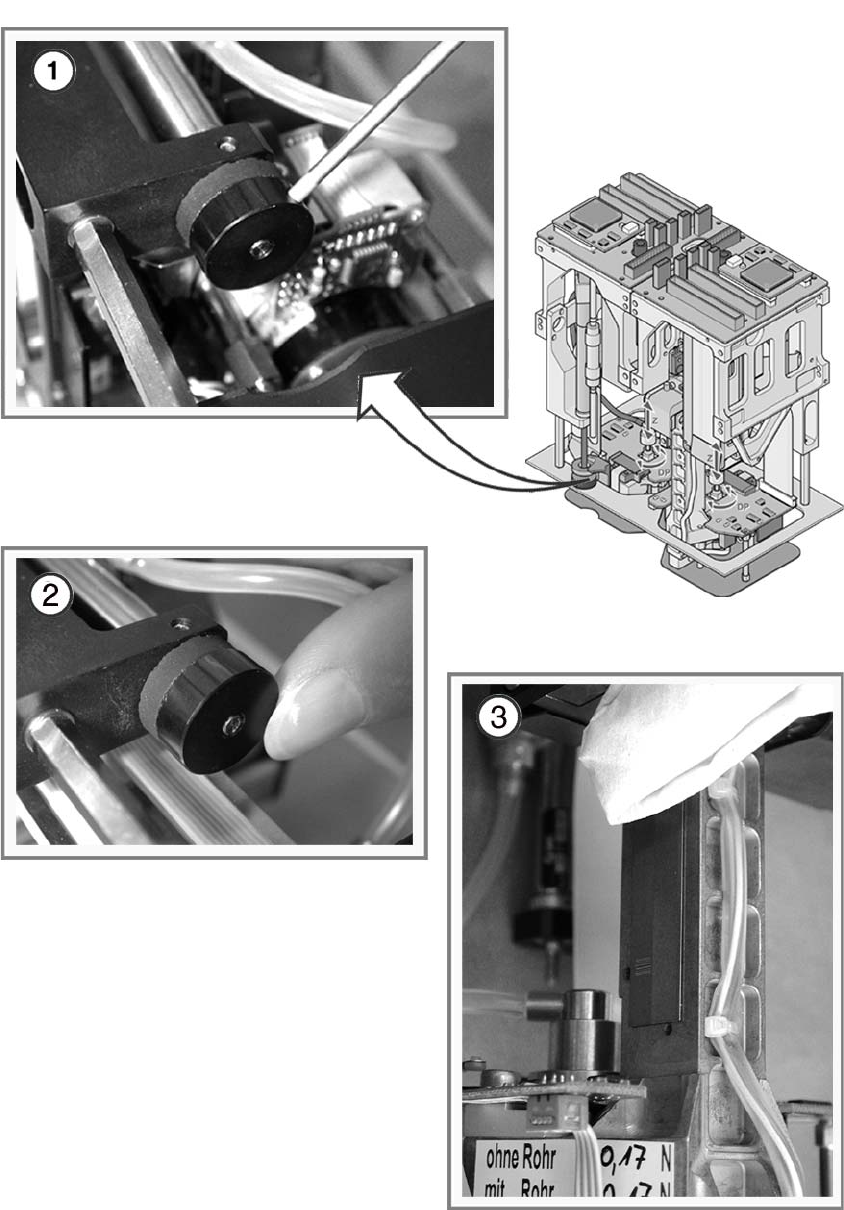

a Lösen Sie die Madenschraube des Dämpfers der Z-Achse.
s Ziehen Sie den Dämpfer behutsam nach unten und schrauben Sie ihn ab.
10
Dämpfergummi und Mutter sind verklebt. Bei zu großer Reibung könnte sich das Dämpfergummi
von der Mutter lösen. 10
10
10
: Ziehen Sie die Z-Achse vorsichtig nach unten.
10
d Reinigen Sie den Massstab vorsichtig mit einem mit Äthylalkohol befeuchteten fusselfreien
Tuch.
10
Nehmen Sie wenig Äthylalkohol und drücken Sie nicht stark auf, da sich sonst der aufgeklebte
Massstab lösen könnte! 10
