Instandhaltung Instandhaltungsanleitung HF-Serie
11 Instandhaltung der Pinolen Ausgabe 03/2004
84
11 Instandhaltung der Pinolen
11
Instandhaltungsanleitung HF-Serie Instandhaltung
Ausgabe 03/2004 11 Instandhaltung der Pinolen
85
11
Für die Instandhaltung der Pinolen benötigen Sie folgende Werkzeuge und Verbrauchsmittel: 11
– Laborhandschuhe
– Metallbohrer 1,1 mm
– Metallbohrer 1,4 mm
– Fusselfreie Tücher
– Fusselfreie Reinigungsstäbchen
– Microtips Medium Präzisionsapplikator (Stäbchen)
– Äthylalkohol.
11
11

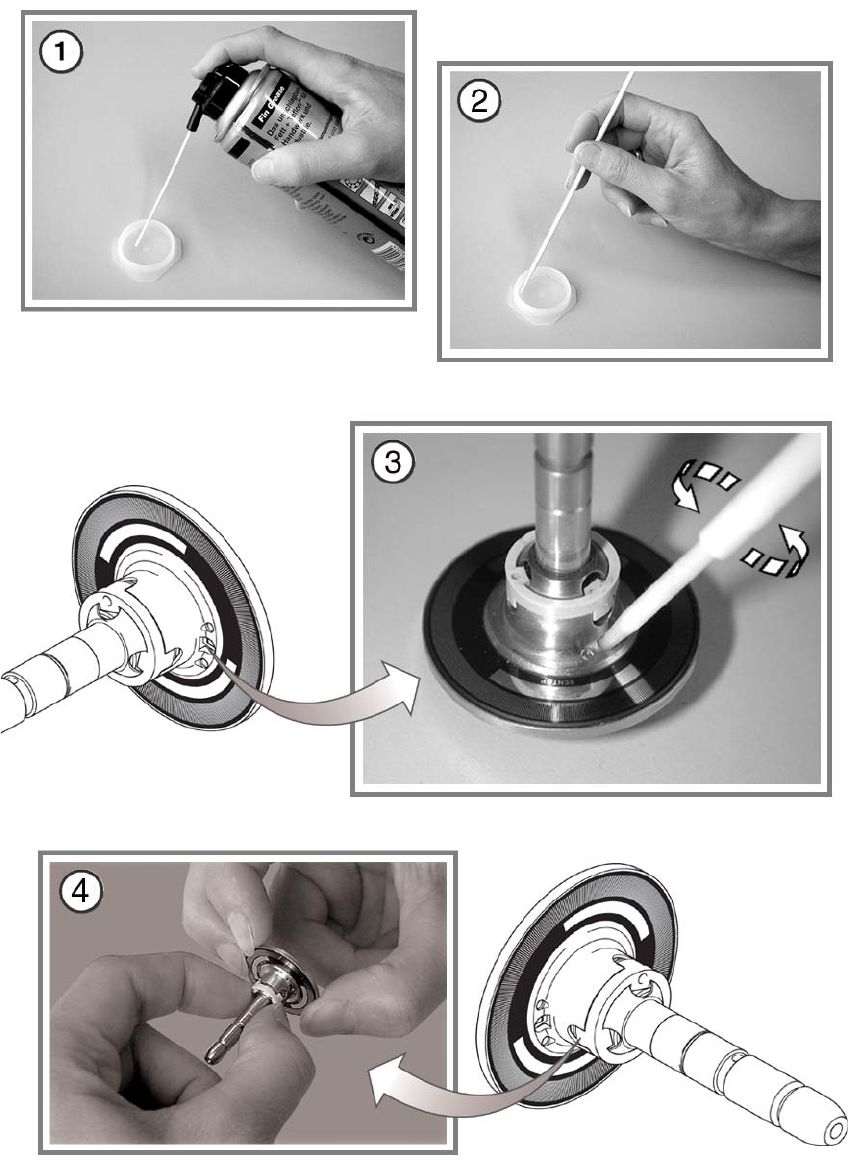

Fetten der Verdrehsicherung der Pinolen 11
a Sprühen Sie etwas Teflonfett in einen Behälter.
s Tauchen Sie das Stäbchen in das Fett ein und drehen Sie es mehrmals hin und her, um es mit
dem Teflonfett zu benetzen.
d Führen Sie das Stäbchen in die Kulisse bzw. auf die Verdrehsicherung.
11
Sprühen Sie das Teflonfett nicht direkt mit der Spraydose auf, um eine Überdosierung und damit
Schäden am Bestückkopf zu vermeiden. 11
11
: Entfernen Sie ggf. Fett, das neben die Kulisse gelangt ist, mit einem fusselfreien Tuch.
11
f Prüfen Sie, ob sich der Schaltring der Pinole leicht bewegen läßt und zurückfedert.
Sollte dies auch nach dem Fetten nicht der Fall sein, setzen Sie sich mit Ihrem regionalen Sie-
mensDematic-Service in Verbindung.
11
11
11
Instandhaltung Instandhaltungsanleitung HF-Serie
11 Instandhaltung der Pinolen Ausgabe 03/2004
86
11
