4.6 吸嘴状况的表示
4.6.1 旋转式吸嘴头的索引
[ 操作功能 ]
OK NG
图
4.6.1

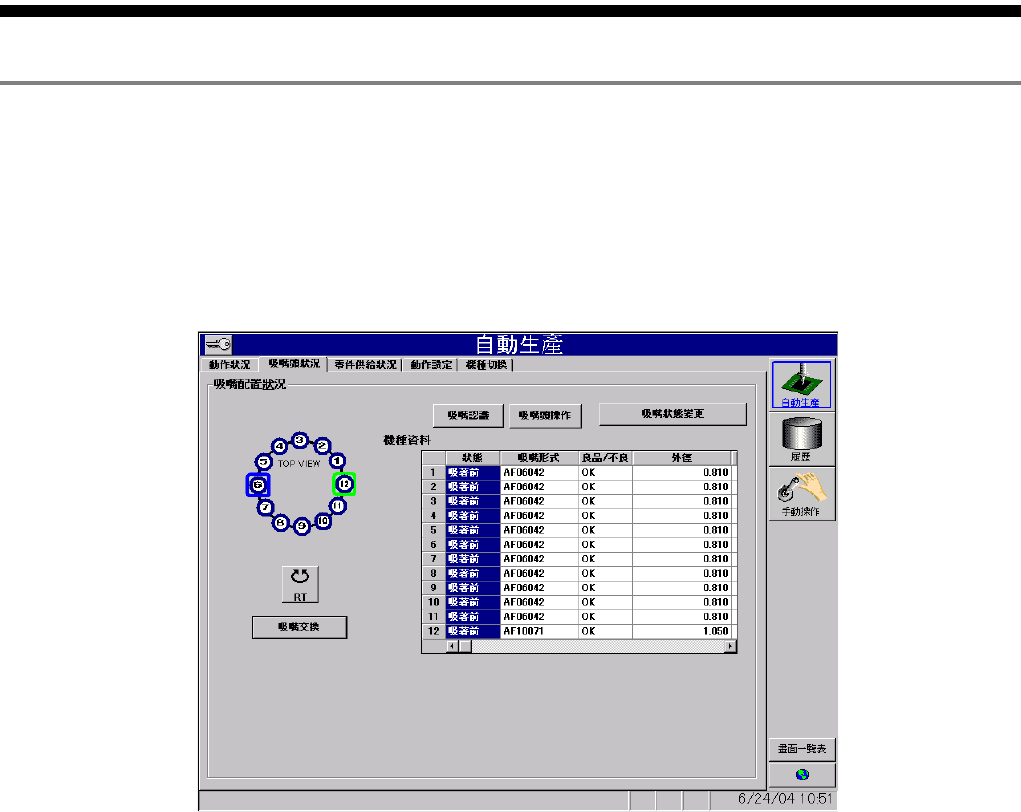

自動生產－吸嘴頭狀況
(
自动生产－吸嘴头状况
)
画面
[ 画面说明 ]
(1)
旋转吸嘴头的配置图
NG , OK
操作篇
4. 自动生产
SI-F130AI
4-67
(2) 吸嘴图表
12
OK/NGOK ; N G
NG 吸嘴狀態變更 ( ) NG OK OK
NG
(3) 吸嘴頭交換 ( 吸嘴头交换 ) 钮、 RT 钮
(4) 吸嘴頭認識 ( 吸嘴头认识 ) 钮
·吸嘴交换的说明请参照
[4.1.4
吸嘴的确认
]
。
·
RT
钮的说明请参照
[5.1.3
旋转座
RT
轴的操作 （旋转式吸嘴头）
]
。
注意 :
操作篇
4. 自动生产
4-68
SI-F130AI
4.6.2 吸嘴认识
[ 操作功能 ]
[ 操作顺序 ]
自動生產 ( ) 吸嘴頭狀況 ( ) 吸嘴認識 ( ) ,
图
4.6.2
吸嘴認識確認
(
吸嘴认识确认
)
对话框
·原点回复未结束时无法点击
吸嘴認識
(
吸嘴认识
)
钮。
·在
機種切換
(
机种切换
)
画面的吸嘴头操作对话框
,
即使按
吸嘴認識
(
吸嘴认识
)
钮也会回
到相同的操作。
,
寬度
(
宽度
)
栏为表示安装的吸嘴宽度的实测值。
長度補正
(
长度补正
)
栏为表示与机器资
料中登录准的吸嘴长度的补正值。
即使切掉电源也会储存吸嘴尺寸的测定值。
