操作篇 6. 资料编集 SI-F130AI 6-17 (4) 厚度：零件的厚度。 单位： mm (5) 重量：零件的重量。 单位： g (6) 零件尺寸容许率：认 识零件尺寸的容许率 。输入范围： 0 ~100% 零件边长 1 零件边长 1 零件边长 3 零件边长 4 零件边长 2 零件边长 2 零件供给方向 零件供给方向 Gull -wing 型脚 J-le ad 型脚
操作篇
6. 资料编集
6-16
SI-F130AI
6.1.3 关于形状资料
( )
6.1.3
資料編輯－零件管理
(
)
6.1.3.1 零件基本数据
(1) 形状名称：形状的一般名称
(2) 形状种类：芯片零件、脚零件、 BGA/CSP 零件及其它异型零件
(3) 零件边长 1 、零件边长 2 、零件边长 3 、零件边长 4 ：由上往下看图 其角形零件的尺寸。
单位：mm
形状种类 解释
SHAPE_CHIP
SHAPE_LEAD
SHAPE_BGA
BGA
SHAPE_ODD
零件边长 1
零件边长 3
零件边长 4 零件边长 2
零件供给方向
操作篇
6. 资料编集
SI-F130AI
6-17
(4) 厚度：零件的厚度。单位：mm
(5)
重量：零件的重量。单位：g
(6)
零件尺寸容许率：认识零件尺寸的容许率。输入范围：0~100%
零件边长 1
零件边长 1
零件边长 3
零件边长 4 零件边长 2 零件边长 2
零件供给方向 零件供给方向
Gull-wing 型脚
J-lead 型脚
操作篇
6. 资料编集
6-18
SI-F130AI

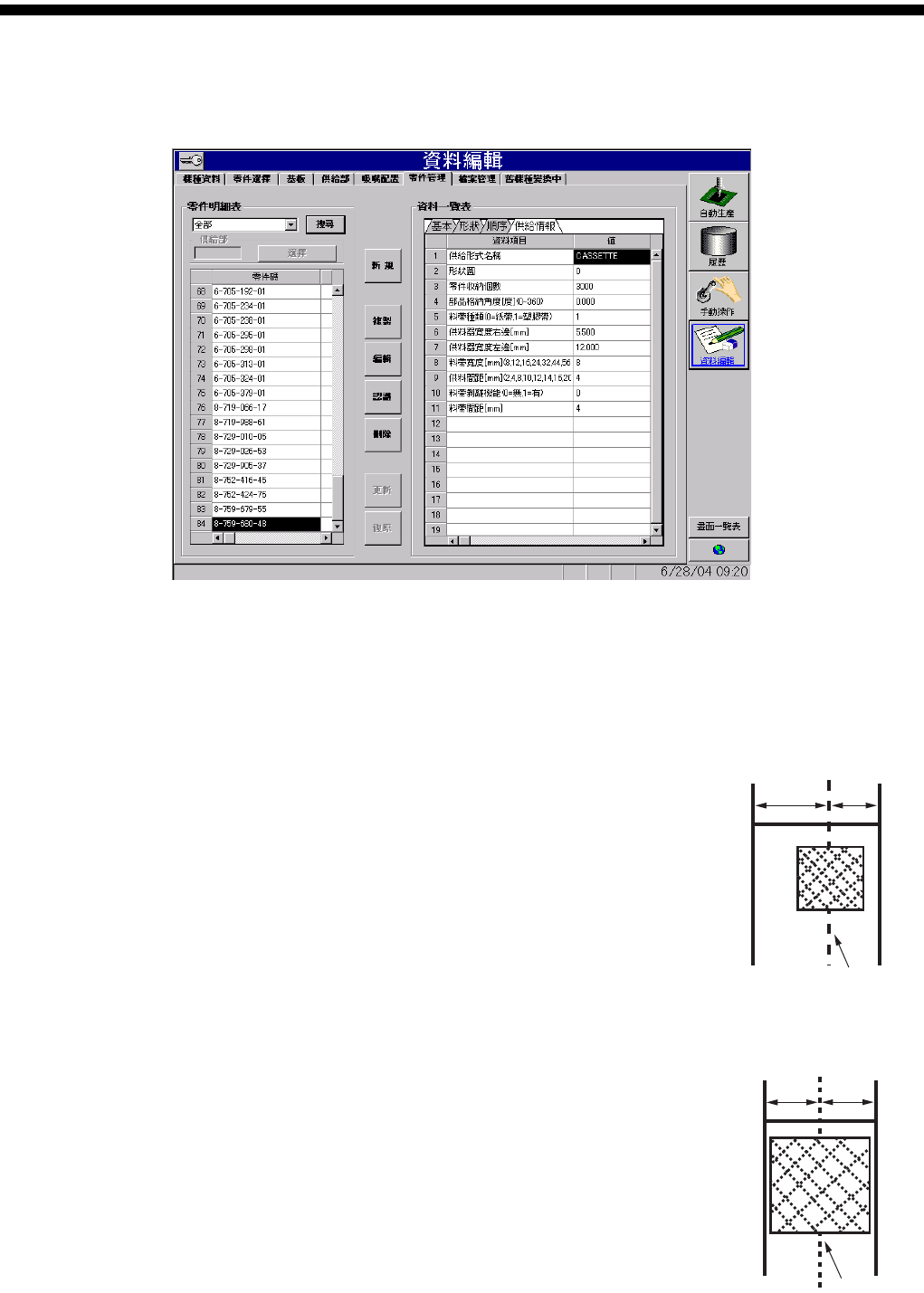

6.1.4 关于供给形态资料
SI-F130AI
图
6.1.4
資料編輯－零件管理
(
资料编辑－零件管理
)
画面
(1) 供给形态
1
0~359
(2) 料带
0 1
mm
mm
8,12,16,24,32,44,56 mm
44 56 mm
2,4,8,12,14,16,20,24,28,
32,36mm
0 1
mm
(3)
散装
mm
mm
1~8
3 1005C 5 1608C 7 2012C
供料器宽度
( 左 )(右 )
零件的中心线
由供料器上方看到的图
( 料带·散装的情形 )
供料器宽度
( 左 )(右 )
零件的中心线
由供料器上方看到的图
( 管装的情形 )
