零件认识资料制作篇 第 2 章 顺序 2-48 SI-F130AI/ SI-F209 注意 : · 所谓零件存 储中心，就是零件被 存储时候的中心位置 。 在没有设定各 种补正值的状态下进 行吸着时，成为吸嘴 下降的位置。 · 所谓零件装 着位置，就是想在该 位置进行装着的位置 。 · 所谓零件吸 着位置，就是在进行 零件吸着时，吸嘴进 行吸着的位置。 · 在缺省情况 下，所有中心被设定 为同一位置。没有必 要执行特别指定时， 请将所有…
零件认识资料制作篇
第 2 章 顺序
SI-F130AI/SI-F209
2-47

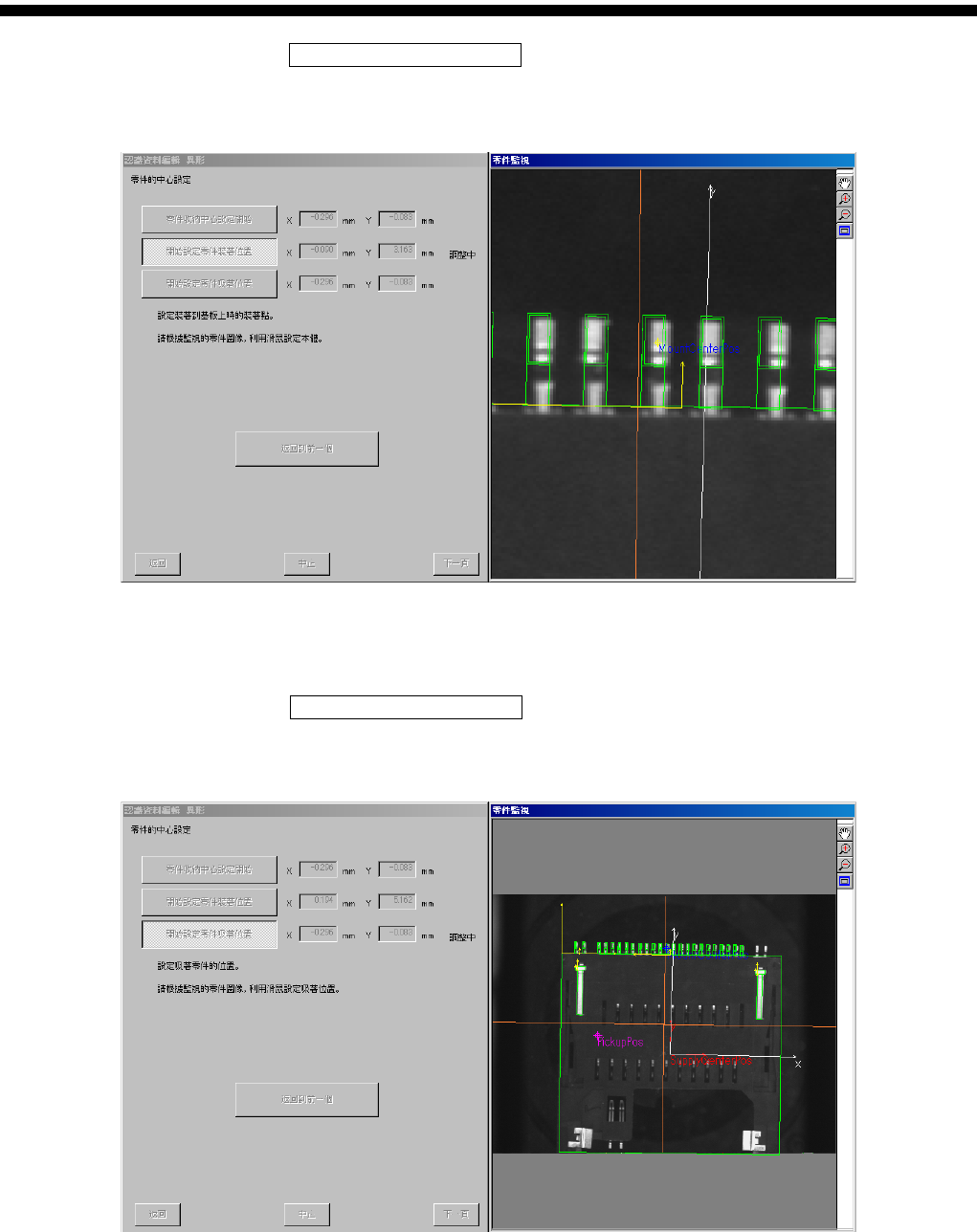

開始設定零件裝著位置 ( )
NC
图
1.6-16
零件装着位置设定
開始設定零件吸著位置 ( )
图
1.6-17
零件吸着位置设定
零件认识资料制作篇
第 2 章 顺序
2-48
SI-F130AI/SI-F209

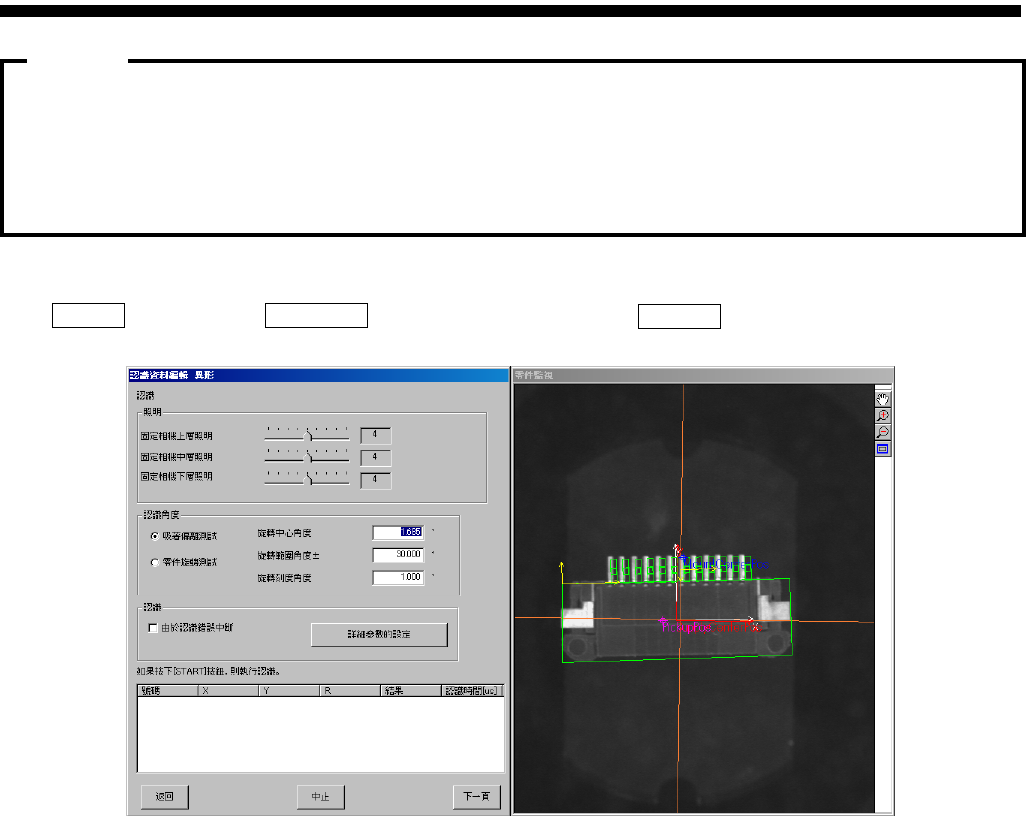

注意 :
·
所谓零件存储中心，就是零件被存储时候的中心位置。
在没有设定各种补正值的状态下进行吸着时，成为吸嘴下降的位置。
·
所谓零件装着位置，就是想在该位置进行装着的位置。
·
所谓零件吸着位置，就是在进行零件吸着时，吸嘴进行吸着的位置。
·
在缺省情况下，所有中心被设定为同一位置。没有必要执行特别指定时，请将所有设定为同
一位置。
下一頁 ( ), 認識開始 ( ) START
图
1.6-18
認識
(
认识
)
设定
画面
零件认识资料制作篇
第 2 章 顺序
SI-F130AI/SI-F209
2-49

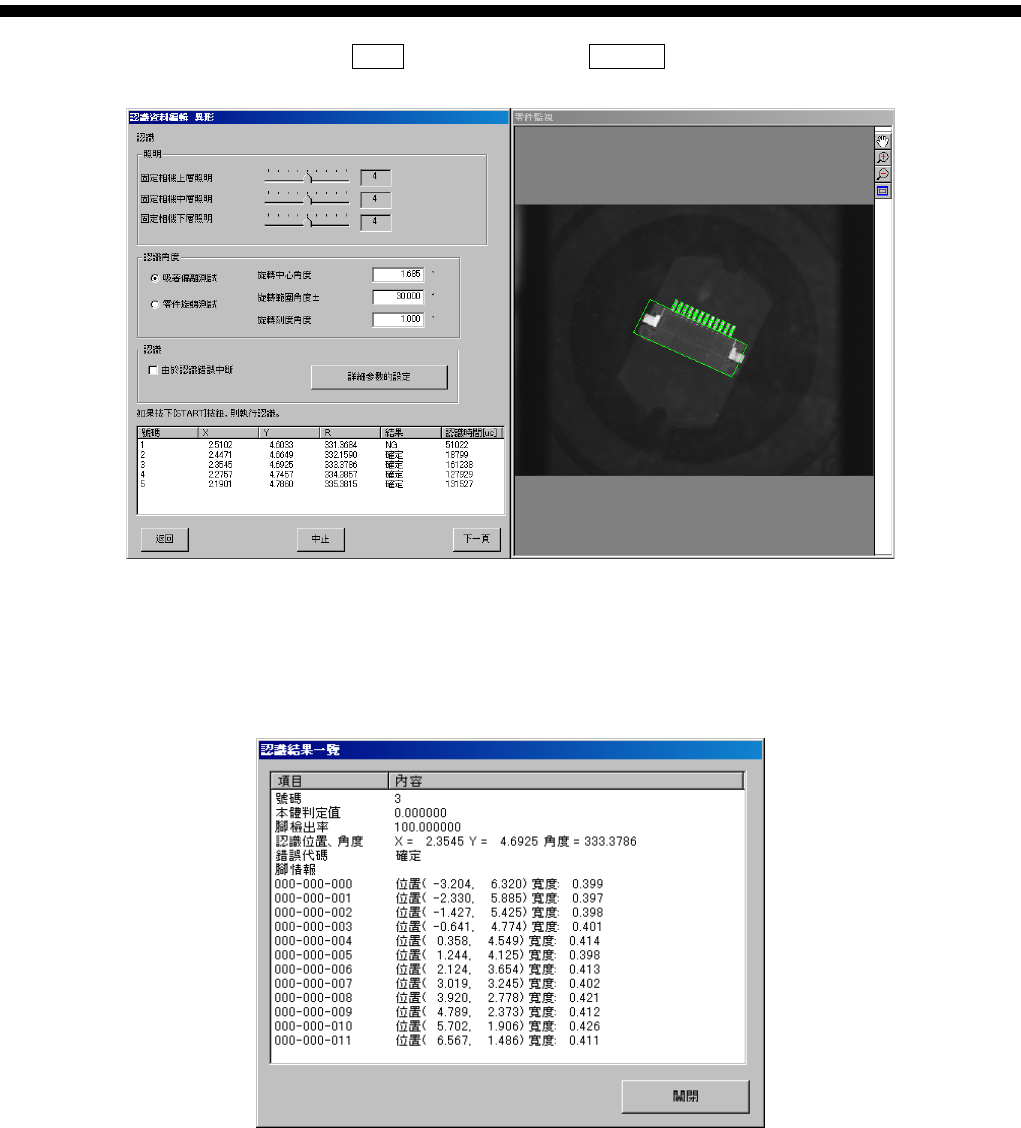

確認 ( ) STOP
图
1.6-19
認識
(
认识
)
设定后
图
1.6-20
認識結果一覽
(
认识结果一览
)
画面
