保养篇
2. 维修检查
SI-F130AI
2-1
2. 维修检查
维修·检查是保证能够在长时间内每天的生产活动顺利进行、维持高质量不可欠缺的重要作业。在
每天检查作业的基础上，按照一周、两周、三个月、六个月、一年的周期进行维修检查作业。
下表是相应维修检查作业日程。
日程 位置 检查位置 作业
每天 周围和内部 整体检查 清理
固定板 固定针设置面 灰尘、脏物、异物的付着检查和
清理，如有必要，涂上防锈油
内部 零件废弃盒 零件废弃
内部综合检查 特别要进行仪器压的检查和减
压阀的调整
操作画面 自动生产·日志画面 确认有无异常资料
每周 基板搬送输送带 搬入·搬出的平型搬送皮带 皮带张力·磨损状况的检查、
进行调整，如有必要进行更换
搬送导轨的基板搬送面 焊剂等异物的付着检查和清理
基板有无传感器、搬入待机传
感器
投光面·反射镜的脏物·灰尘
的清理
搬送皮带轮
( 固定侧、移动侧 ) 确认旋转平滑
装着吸嘴头 零件相机·吸着检查相机 镜面清理
每两周 供料器 凸轮面 上油
装着吸嘴头 吸嘴
检查并清理吸嘴阻塞物涂料脱落
( 反射认识用 ) 和反射器脏污 ( 透
射认识用
) 的检查和整理
每三个月 XY 轴 配线覆盖 覆盖磨损状态检查
配线连接器·电线 固定状态、压着状态目视检查
缆线垫内氟板 向表面涂润滑油
供料器 凸轮用压缩卷簧 上油
凸轮面
直线型导向器
凸轮从动件
(CFN5R-A)
装着吸嘴头 小齿轮 磨损检查
内部旋转轴弹簧
吸嘴弹簧
机械阀
柱塞
机械阀部过滤器 交换
H 轴齿轮·小齿轮 上油
内部旋转轴
基板搬送输送带 轨道宽度调整部的台形螺丝 异物的附着检查和清理、上油
基板停止器
/ 轨道宽度调整部
直线型导向器
基准针导向器部直线型导向器
固定部直线型导向器
排出器直线型导向器
保养篇
2. 维修检查
2-2
SI-F130AI
保养用的油、润滑油和清洗剂清单
吸入大量气体是有害的。使用时保证通气良好并尽量少用。
• 产品安全须知资料表摘录附在本说明书末尾处。
每三个月
XY 轴 X 轴球螺丝 检查·上油
Y 轴球螺丝
X 轴导向器
Y 轴导向器
空气过滤器 过滤器 过滤器的清理
每六个月 基板搬送 基板搬送排出器皮带 检查、调整、交换
供料器 供料滚筒轴 上油
供料器正时皮带、状态和张力 检查、张力、调整、交换
装着吸嘴头
RT 轴正时皮带、状态和张力
RN 轴正时皮带、状态和张力
吸嘴
O 型环 交换
内部旋转轴弹簧 检查、上油、交换
吸嘴弹簧
每一年 供料器 供料器滚筒 交换
凸轮用压缩弹簧
凸轮从动件
(CFN6R-A)
凸轮从动件 (CFN5R-A)
正时皮带
装着吸嘴头 机械阀
柱塞
零件
( 如果有损耗 )
吸嘴 O 型环
2mm 钢球
锡球衬套装置
动作
不良时
装着吸嘴头 机械阀、机械阀过滤器
基板搬送、宽度调整
C/V 驱动正时皮带 ( 固定侧 ) 、
宽度调整驱动正时皮带
( 移动
侧
) 、平型搬送皮带、搬送驱
动正时皮带
装着吸嘴头 底面 检查
种类
制造商 型号名称
润滑脂
THK
THK-AFC
润滑油
润滑脂
SHELL
ALVANIA GREASE1
、 2、 3
润滑脂
WYNN.OIL COMPANY Multi-Purpose Grease No.2
清洗剂
Asahi Glass ASAHIKLIN AK-225
注意 :
保养篇
2. 维修检查
SI-F130AI
2-3
2.1 每天的检查
2.1.1 运转开始前的检查作业
在每天每次换班的运转开始之前，要对 SI-F130AI 及其周围进行检查。
·检查
SI-F130AI 周围是否散落有工具、电子零件、料带残留物、其它异物。
·检查
SI-F130AI 内部是否放有工具、电子零件、料带残留物、其它异物。
·检查
SI-F130AI 内部是否有异常。
·特别要检查固定板部分是否附着有零件、脏物等其它异物。
·检查散装用压力
(0.35 Mpa)、空气吹气用压力 (0.015 ～ 0.035 MPa) 显示值是否正确。
请按照以下顺序进行检查。
(1) SI-F130AI 周围和内部清理作业
[ 作业顺序 ]
检查 SI-F130AI 周围是否散落有工具、电子零件、料带残留物等其它异物。如果有，进行清理。
确认主电流断路器处于关闭状态。
去除所有料带残留物。
开启
SI-F130AI 前·后门，查看是否放有工具、电子零件、料带残留物等其它异物。如有异
物，去除。

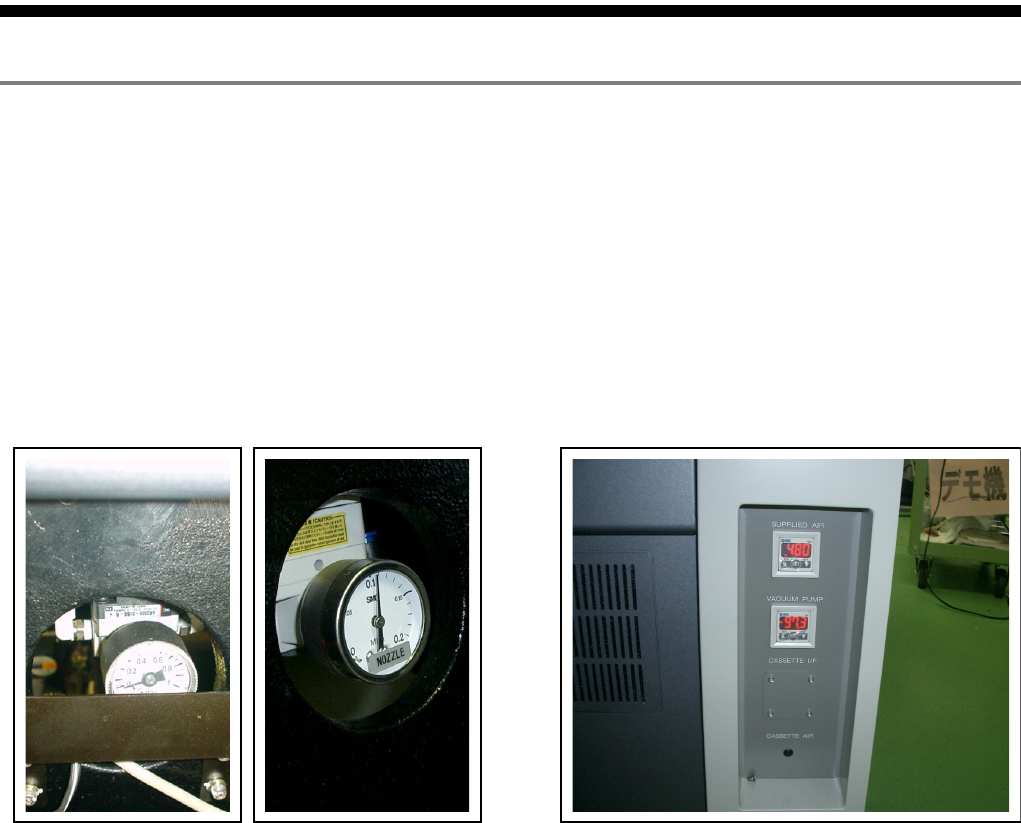

空气吹气用
压力仪器
散装用压力仪器
( 选配规格 )
(
前侧 )( 后侧 )
