操作篇 1. 系统概要 SI-F130AI 1-11 < 反射方式 圆吸嘴 > SI-F1 30AI 执行的是 吸嘴脱落检出，正因 为此，请注意 SI- E1000, SI- E1100 用的吸嘴都 不可使用 。使用时，请使用专 用吸嘴。而且，可以 通过名称末尾写有 「 F1 」执行判 别。 ID 27 3 8 5 AF06021(F1 ) AF06042(F 1) AF10071(F1) AF1208…
操作篇
1. 系统概要
1-10
SI-F130AI
1.4.3.3 吸嘴的种类

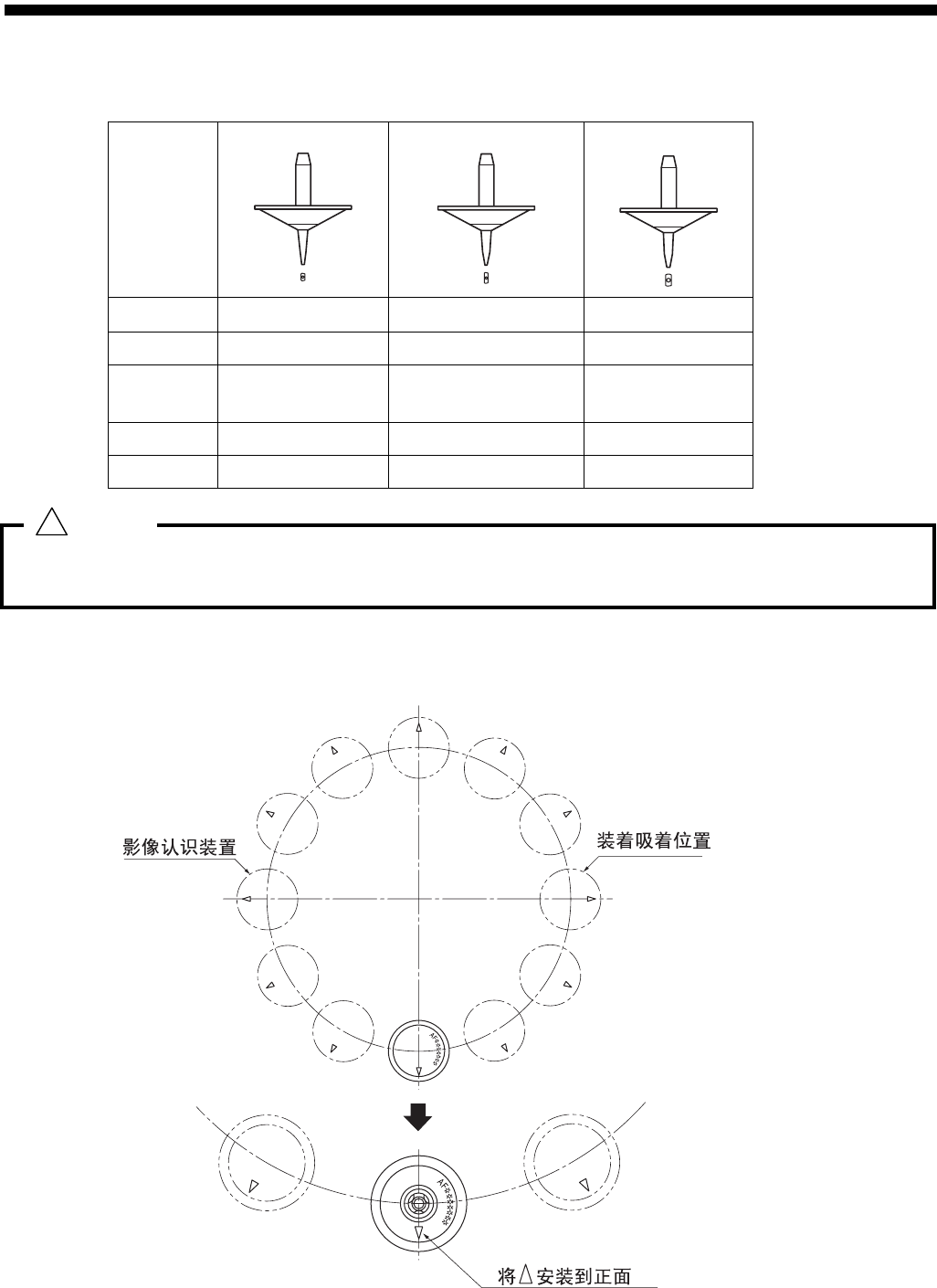

< 反射方式长方形吸嘴 >
装入长方形吸嘴时
,
吸嘴布局非常重要。 如果错误地装入使用
,
则有可能使吸嘴破损
,
请密切
注意。
吸嘴座轮廓图
形状
吸嘴 ID
ID33 ID31 ID32
名称
AF0402R(F1) AF0803R(F1) AF1305R(F1)
吸嘴外径
0.4× 0.3mm
(
长方形 )
0.75×0.3mm
(
长方形 )
1.25× 0.5mm
(
长方形 )
吸嘴内径
0.15mm 0.2mm 0.4mm
对象零件
0402 0603 1005
警告 :
!
操作篇
1. 系统概要
SI-F130AI
1-11

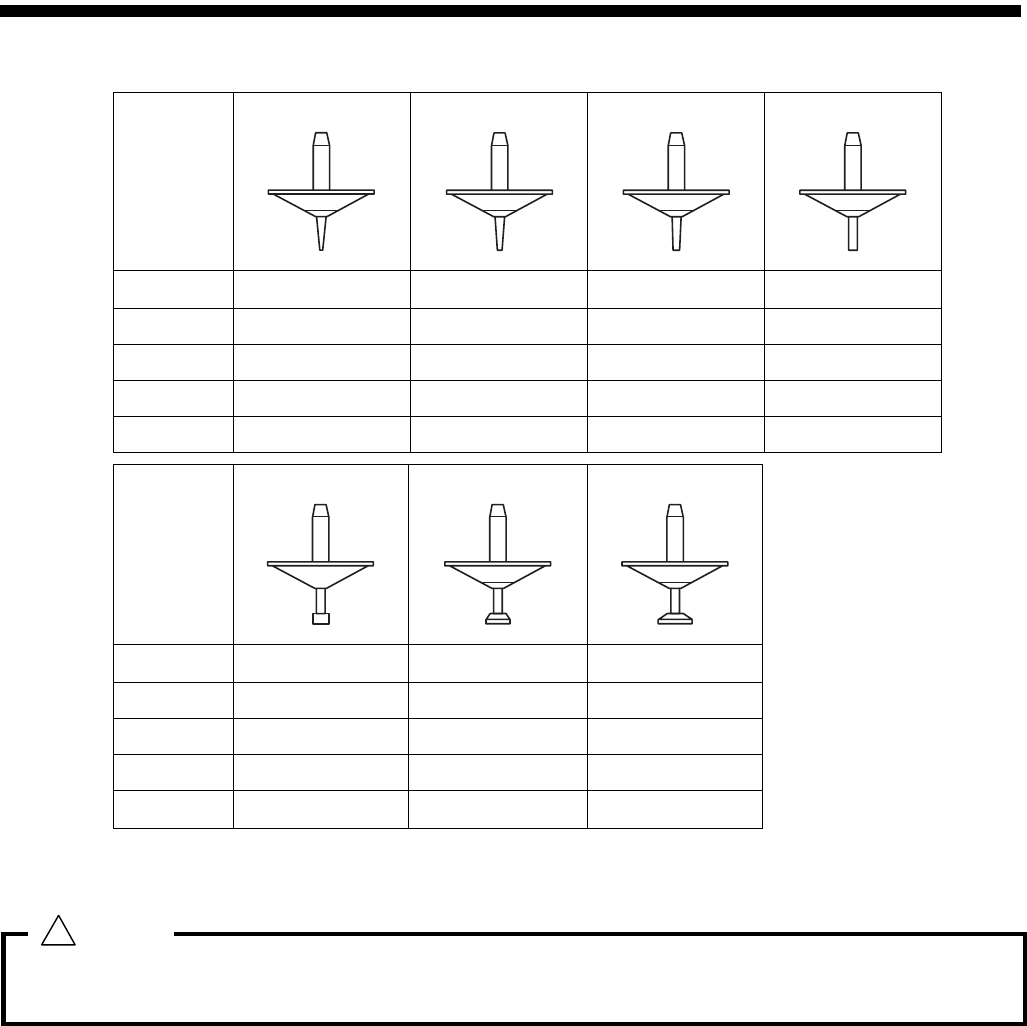

< 反射方式圆吸嘴 >
SI-F130AI
执行的是吸嘴脱落检出，正因为此，请注意
SI-E1000, SI-E1100
用的吸嘴都
不可使用。使用时，请使用专用吸嘴。而且，可以通过名称末尾写有 「
F1
」执行判别。
ID
27 3 8 5
AF06021(F1) AF06042(F1) AF10071(F1) AF12082(F1)
0.6 mm 0.7mm 1.0mm 1.4mm
0.2mm 0.4mm 0.7mm 1.0mm
0603 1005 1608 2012-3216
ID
6 17 7
AF25200(F1) AF40300(F1) AF60400(F1)
2.5mm 4.0mm 6.0mm
2.0mm 3.0mm 4.0mm
3 6 5 7 7 25
警告 :
!
操作篇
1. 系统概要
1-12
SI-F130AI
1.5 印刷基板设计基准
SI-F130AI
1.5.1 印刷基板的设计规格
基板大小
MIN
50 mm 50 mm
MAX
460 mm 360 mm
MIN
50 mm 42 mm
MAX
460 mm 352 mm
0.5 mm 2.6 mm
高度 6mm
基板前侧
4mm
高度 6mm
基板流向方向
最大 30mm
25mm
当使用排出器时 ,
不能允许零件存在的范围
不能允许零件存在的范围
6mm
8mm
4mm
装着方向
最大
0.5mm
基板
最大
0.5mm
13mm
