保养篇
2. 维修检查
2-20
SI-F130AI
每 3 个月
(4) 供料器凸轮面上油
[ 作业功能 ]
SI-F130AI
前后供料器的凸轮与凸轮随动器
接触，并随着每次零件吸着动作旋转一次。
如果失去润滑，就会发生剧烈磨损，从而导
致发生故障，因此需要定期上油。
[ 维修检查位置 ]
SI-F130AI
前后供料器凸轮的接触面
[ 维修检查时要准备的物品 ]
六角扳手套件、润滑油：多用润滑油 ( 美国
Wynn Oil Company 制 ) 、干净抹布
[ 作业顺序 ]
1.
卸下用来固定供料器下方盖子的 4 颗六角有孔螺栓，除去盖子。
2. 用抹布将脏润滑油、污垢等擦除。
3. 检查凸轮面有无异常磨损划痕。如果有异常，进行相应处置或者更换凸轮。
4. 如果凸轮面没有任何异常，一边用手旋转凸轮一边用指尖将润滑油薄薄地涂抹在凸轮面。
5. 擦除凸轮侧面溢出的多余润滑油。
凸轮高速旋转时，多余润滑油由于旋转产生的离心力而向外飞散，附着在基板和零件上会导致
质量问题。

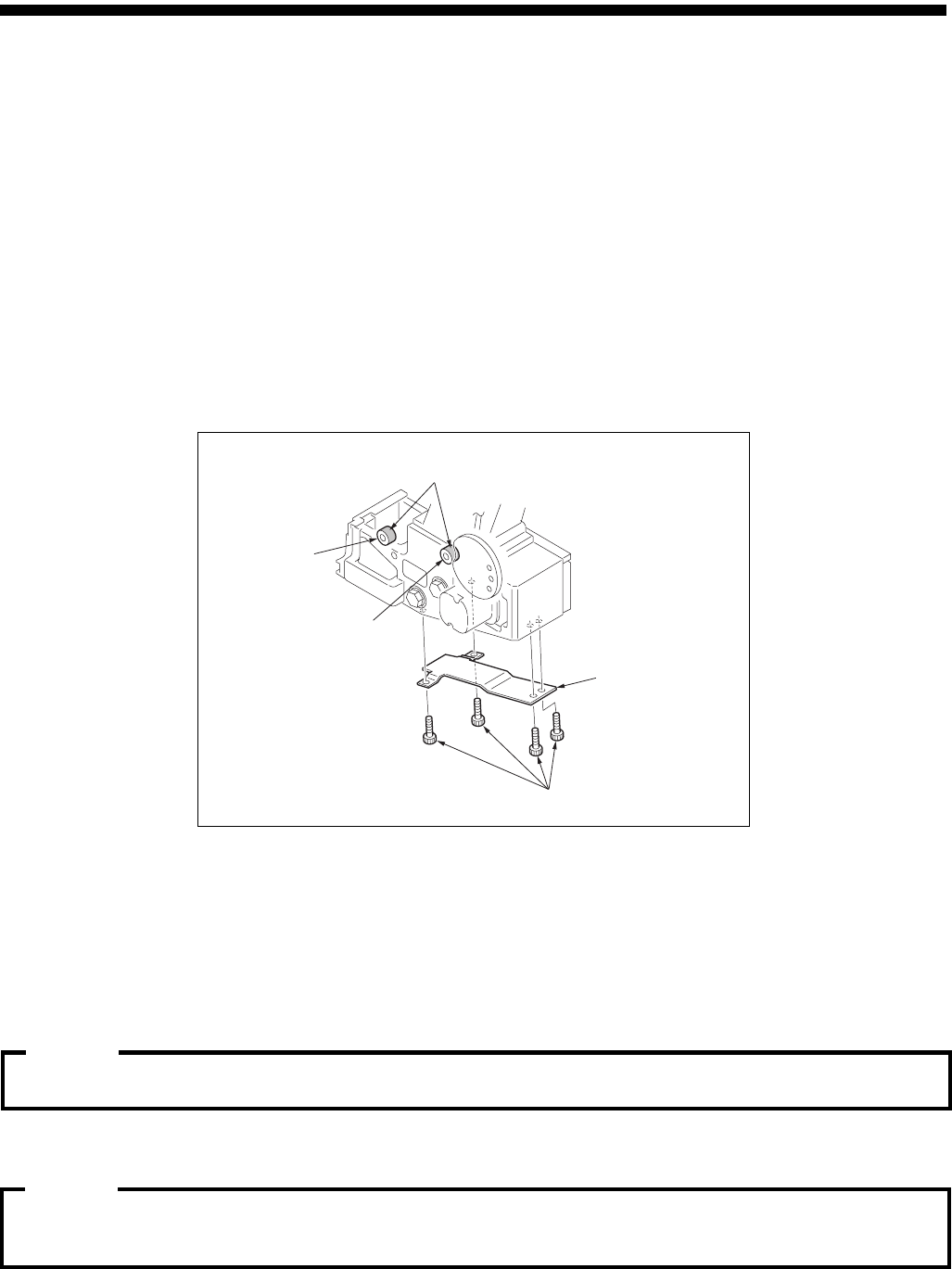

六角有孔螺栓
盖子
凸轮接
凸轮
触面
注意 :
保养篇
2. 维修检查
SI-F130AI
2-21
每 3 个月
(5) 供料器的直线型导向器的上油
[ 作业功能 ]
每次零件吸着动作时供料器的直线型导向器就会反复动作。如果油用完，会导致磨损加剧，所以
需要定期上油。
[ 维修检查位置 ]
前后处供料器的直线型导向器 ( 前后各 1 处 )
[
维修检查时要准备的物品 ]
六角扳手、干净抹布、润滑油：AFC 润滑油 (THK 制 )
[
作业顺序 ]
1.
用抹布将脏润滑油、污垢等擦除。
2. 用手让供料器的滚筒部上下运动，检查直线型导向器的动作状况·异常磨损·裂隙。如果有
异常，进行相应处置，或者更换。
3. 如果没有异常，在直线型导向器的导向器轨道部薄薄地涂上润滑油。
4. 将多余的润滑油用抹布擦除。
多余润滑油在弹簧运动时会向外飞散
,
附着在基板和零件上会导致质量问题。

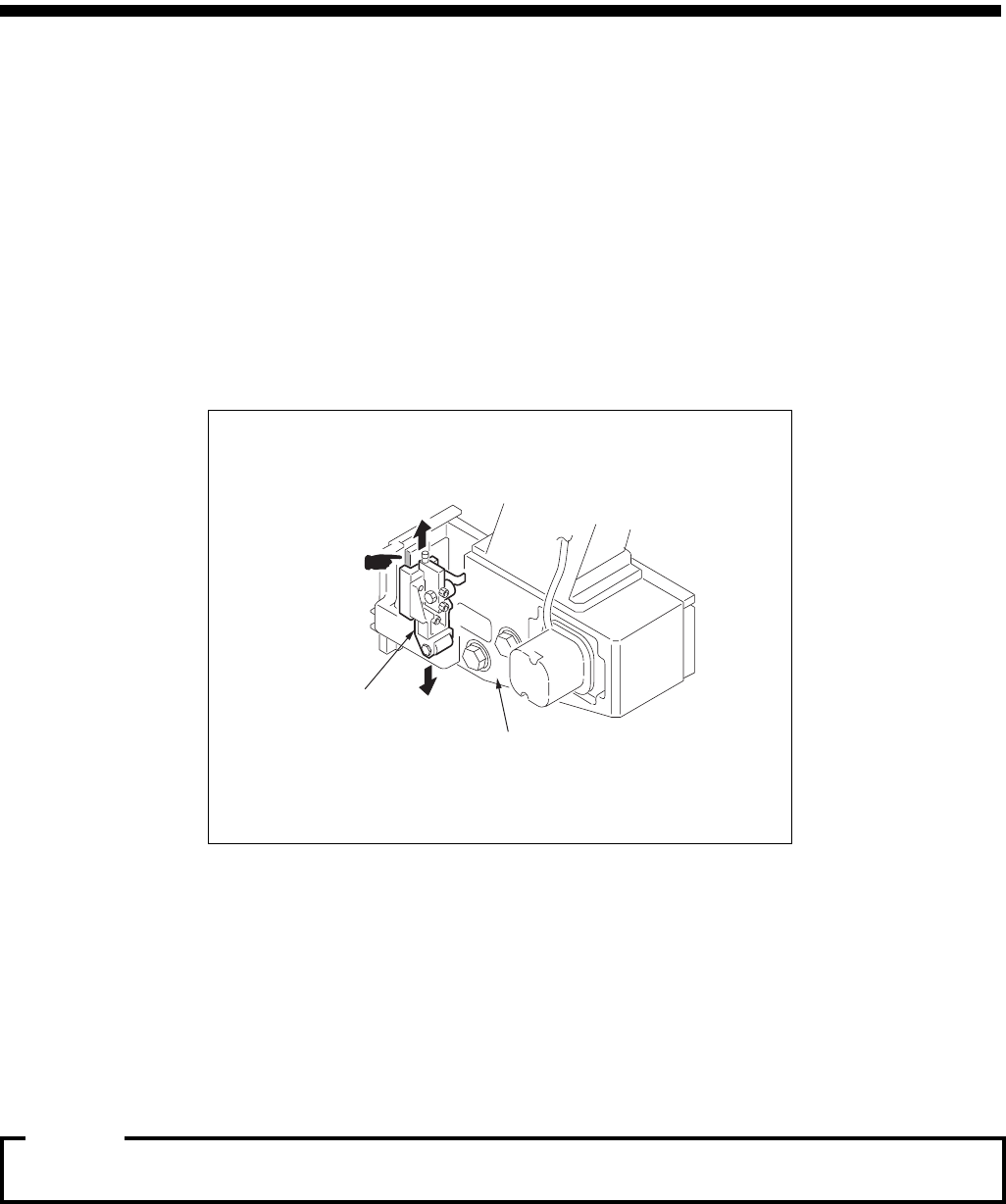

直线型导向器
供料器
注意 :
保养篇
2. 维修检查
2-22
SI-F130AI
每 3 个月
(6) 供料器的凸轮随动器的上油
[ 作业功能 ]
每次零件吸着动作时供料器凸轮随动器就会反复动作。如果油用完，会导致磨损加剧，所以需要
定期上油。
[ 维修检查位置 ]
直动用凸轮随动器 (CFN5R-A) ( 前后各 1 处 )
凸轮用凸轮随动器 (CFN6R-A) ( 前后各 1 处 )
[
维修检查时要准备的物品 ]
六角扳手、干净抹布、润滑油：多用润滑油 ( 美国 Wynn Oil Company 制 )
竹签等前端细棍 ( 长度：200mm 左右 )
[
作业顺序 ]
1.
卸下用来固定供料器下方盖子的 4 颗六角有孔螺栓，除去盖子。
2. 用抹布和棉棒将脏润滑油、污垢等擦除。
3. 检查凸轮随动器面是否有异常磨损·划痕。如果有异常，进行相应处置，或者更换。
4. 如果凸轮随动器面没有异常，一边用手转动凸轮，一边在凸轮随动器表面上用棍前端薄薄地
涂上润滑油。
如果使用金属棍，会划伤凸轮面·凸轮随动器表面，请不要使用。
5. 去除凸轮随动器侧面上附着的多余润滑油。
凸轮高速旋转时，多余润滑油由于旋转产生的离心力而向外飞散，附着在基板和零件上会导致
质量问题。
CFN5R-A
CFN6R-A
六角有孔螺栓
盖子
凸轮随动器
注意 :
注意 :
