保养篇
2. 维修检查
SI-F130AI
2-23
每 3 个月

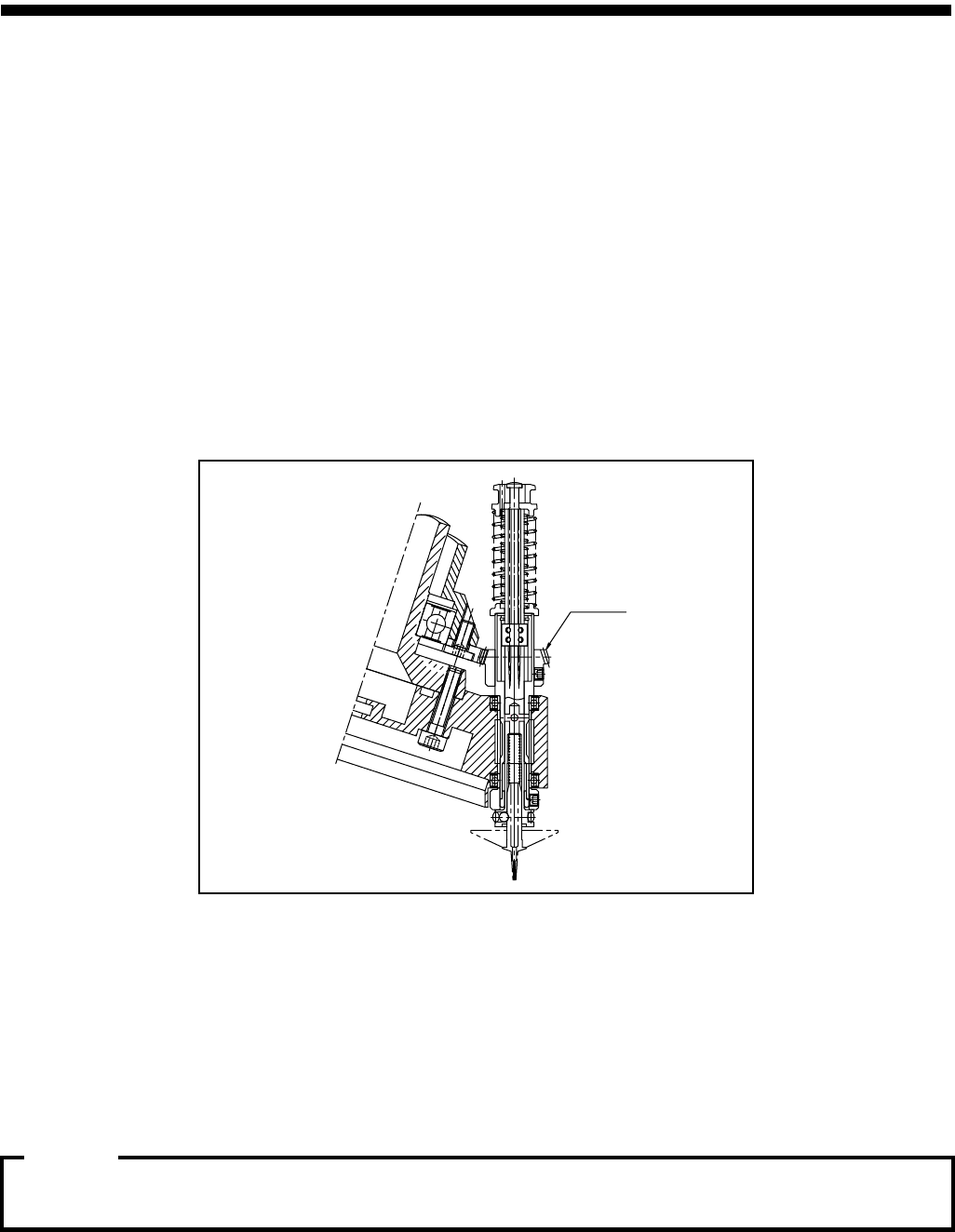

(7) 装着吸嘴头的小齿轮的磨损检查
[ 作业功能 ]
保持吸嘴装着吸嘴头部小齿轮随着吸着·装着动作的进行会剧烈地旋转。如果油用完，会造成齿
轮异常磨损，所以需要定期进行检查并根据需要上油。
[ 维修检查位置 ]
装着吸嘴头的小齿轮 (12 个 )
[
维修检查时要准备的物品 ]
润滑油：多用润滑油 ( 美国 Wynn Oil Company 制 ) 、干净抹布
( 小齿轮更换时：小齿轮、六角扳手套件、齿轮清理调整治具 ( 选配 ))
(
弹簧押头卸下时 : 弹簧押头卸下治具 ( 选配 ))
(
锡球衬套托架卸下时 : 吸嘴头轴承治具 ( 选配 ))
(
锡球衬套托架装配时 : 轴承托架治具 ( 选配 ) 、吸嘴头轴承治具 ( 选配 ))
[
作业顺序 ]
1.
用手缓慢地旋转 RN 轴 ( 即交替小齿轮和大齿轮的咬合 ) 同时用手使内部旋转轴上下运动，
并确认在此过程中没有阻碍，动作顺畅进行。如果齿轮之间出现较大空隙等异常情况，需要
更换小齿轮。请按照下一页的
[ 小齿轮更换调整步骤 ] 更换小齿轮。
2. 如果没有异常，依次对 12 个小齿轮用手薄薄地涂上润滑油。
3. 将附着在小齿轮侧面上多余润滑油除去。
小齿轮高速旋转时，多余润滑油由于旋转产生的离心力而向外飞散，附着在基板和零件上会导
致质量问题。
小齿轮
注意 :
保养篇
2. 维修检查
2-24
SI-F130AI
[
小齿轮更换调整步骤 ]
1. 旋转吸嘴
, 同时缓慢地向下拔出。
在以下作业中
,
卸下弹簧押头后，要在下面托住内部旋转轴
,
防止其落下。
2. 卸下弹簧押头。 ( 使用弹簧押头卸下治具 )
3.
卸下内部旋转轴弹簧。
4. 抽出弹簧架。
5. 松动固定小齿轮的螺丝 (H2.5x2 颗 ) 。
6. 卸下内部旋转轴。
7. 仅向右松动轴承托架 (2), 并向下拔出轴承托架 (1) 以及 (2)。 ( 使用轴承托架治具 )
8.
同时卸下锡球衬套托架、小齿轮。 ( 使用吸嘴头轴承治具 )
9.
更换小齿轮。
10. 安装锡球衬套托架和小齿轮。此时不固定小齿轮的螺丝。 ( 使用轴承托架治具以及吸嘴头轴
承治具
)
11.
安装轴承托架 (1)(2)。 ( 使用轴承托架治具 )
12.
按锡球衬套托架的布局安装内部旋转轴。
13. 安装弹簧架。
此时
,
请确认锡球衬套托架和内部旋转轴的布局一致。
(
※布局一致的方法
:
锡球衬套托架和内部旋转轴的刻印标记的布局一致。
)
14.
恢复内部旋转轴弹簧。
15. 将弹簧押头安装到内部旋转轴中。
16. 卸下机械阀。
O
注意 :
警告 :
!
保养篇
2. 维修检查
SI-F130AI
2-25

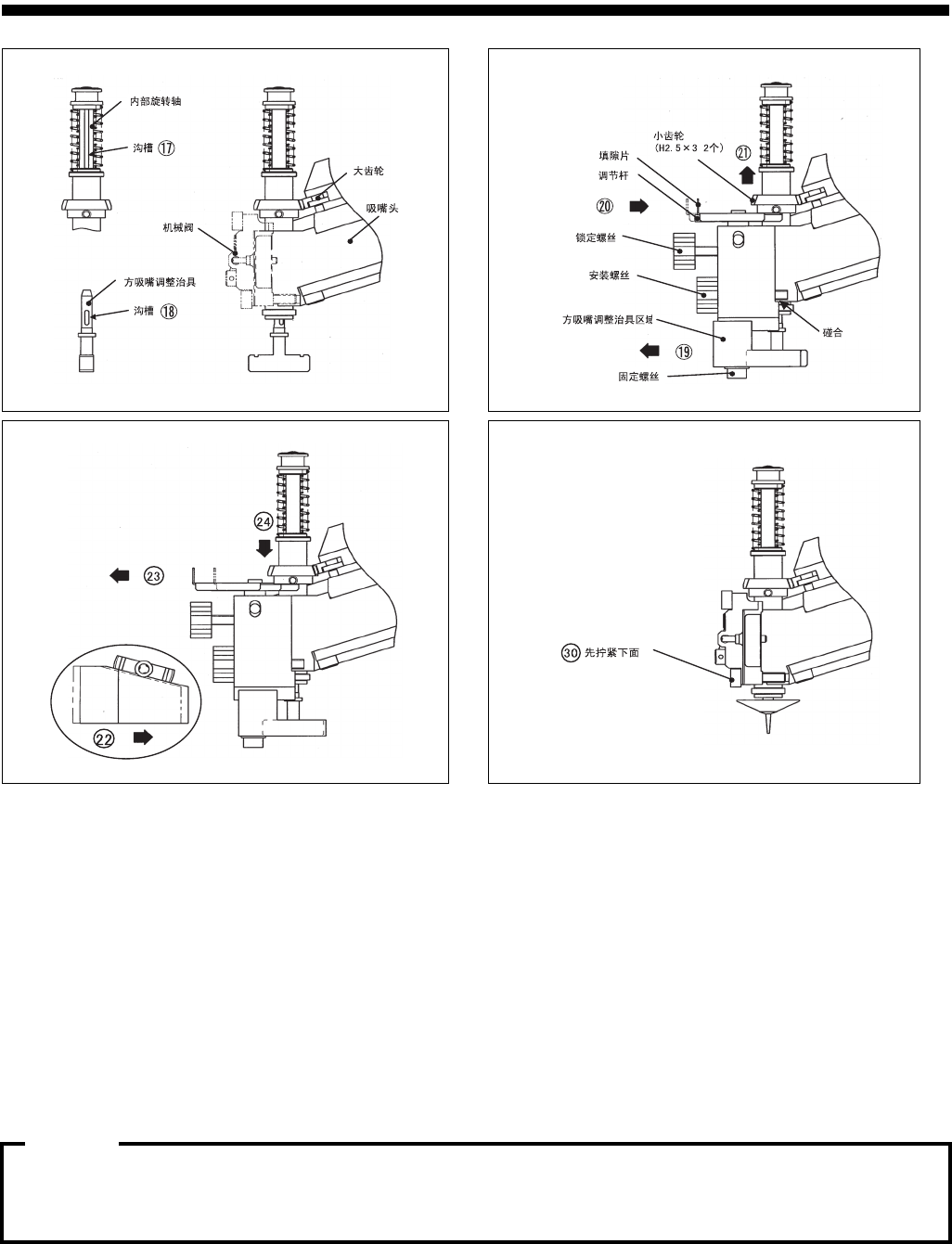

17.
对准面前内部旋转轴中的一个沟槽。
18. 将方吸嘴调整治具安装到面前较厚一侧的沟槽里。
19. 松动固定方吸嘴调整治具区域的螺丝，将其滑动到面前。
20. 松动齿轮清理调整治具的锁定螺丝，将治具填隙片滑动到吸嘴头一侧。
21. 将齿轮清理调整治具的调节杆放在小齿轮和吸嘴头之间， 并将治具碰到吸嘴头下面， 拧紧安
装螺丝。（小齿轮被治具调节杆向上托，
大齿轮和小齿轮的咬合缝隙消失。）
22. 将方吸嘴调整治具区域滑动到吸嘴头一侧 , 在碰合的位置拧紧固定螺丝。 ( 方吸嘴调整治具
由方吸嘴调整治具区域的布局决定。
)
23.
拧紧齿轮清理调整治具的锁定螺丝，将治具填隙片滑动到面前并从小齿轮下方拔下。
24. 将小齿轮滑动到治具填隙片厚部分下侧， 然后轻轻按在治具调节杆上。
25. 按照从小齿轮螺丝 （H2.5 × 2 颗） 上方来看逆时针的顺序以 2kgf· cm 扭矩拧紧。
26. 在小齿轮上薄薄地涂上润滑油。
·擦去附着在小齿轮侧面上多余润滑油。
·小齿轮高速旋转时，多余润滑油由于旋转产生的离心力而向外飞散，附着在基板和零件上会导
致质量问题。
注意 :
