保养篇
2. 维修检查
SI-F130AI
2-33
8. 弹簧
轴承托架
ASSY
活塞
中心旋转轴
的顺序装配。

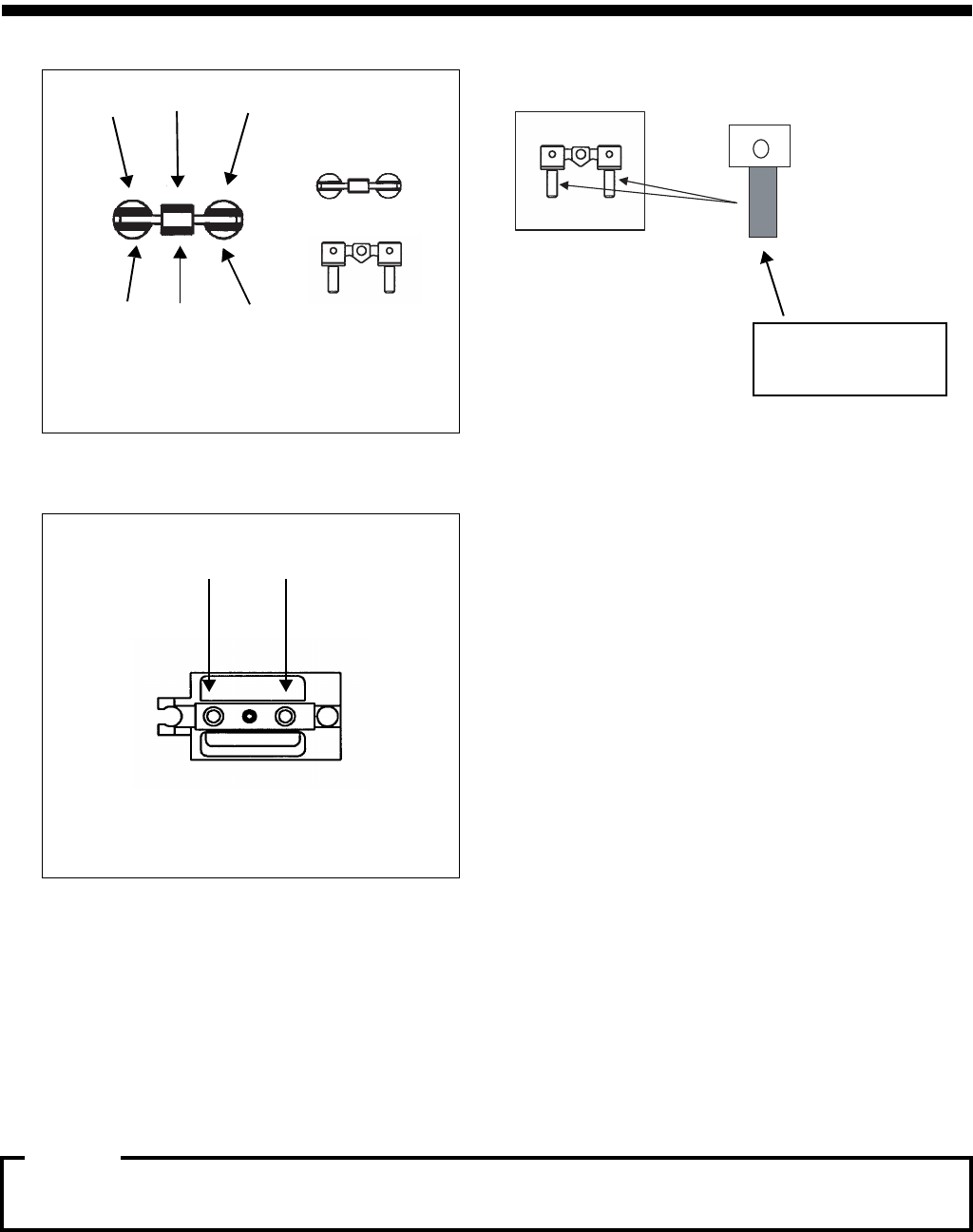

9. 在螺丝部涂上低强度的乐泰胶粘剂 , 并装配停止器螺丝。
粘合剂请使用低强度类型。
乐泰
No.211
10.
用棉棒沾上机油，从里面的孔开始涂抹到活塞上。
向活塞 ASSY 各部位①～⑥少量地
涂上多用
润滑油。
①② ③
④⑤ ⑥
全面涂抹部位是禁止
附着润滑油的区域。
从活塞孔开始涂
注意 :
保养篇
2. 维修检查
2-34
SI-F130AI
[
机械阀交换步骤 ]
1.
松动机械阀安装螺丝 （上下共 2 颗），从吸嘴头上取下机械阀。
2. 将过滤器、衬垫安装到机械阀上。
3. 将机械阀定位针对准吸嘴头定位孔，将机械阀安装到吸嘴头上。
4. 用 5kgf· cm 扭矩拧紧机械阀安装螺丝 ( 下 ) ，并依次用 5kgf· cm 扭矩拧紧机械阀安装螺
丝
( 上 ) 。
·更换机械阀时，请使真空泵电源为
OFF
。
·作业结束后，请确认真空泵电源为
ON
。
请不要在气缸部位涂抹润滑油类 （不要上油）。否则会使摩擦阻力增大产生摩擦不良。

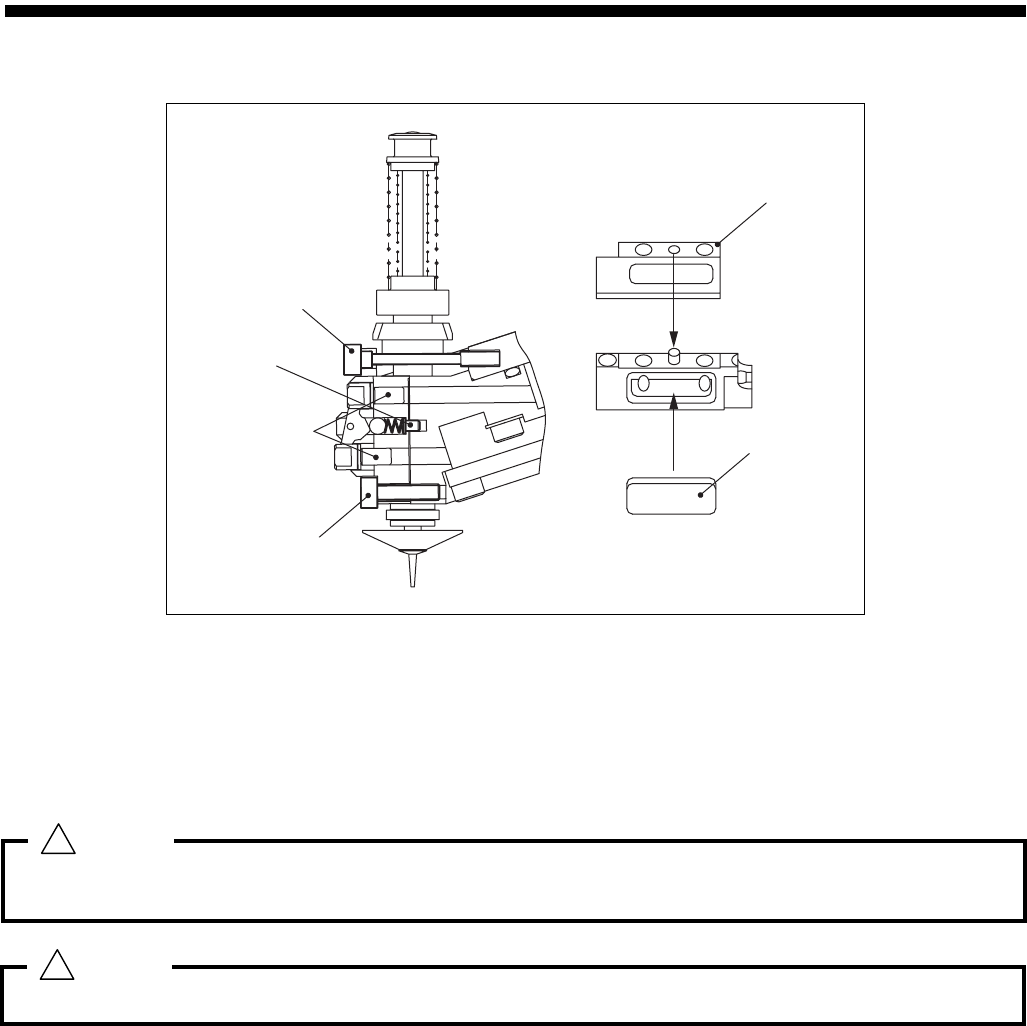

衬垫
过滤器
安装螺丝
( 上 )
定位针
气缸部
安装螺丝
( 下 )
警告 :
!
注意 :
!
保养篇
2. 维修检查
SI-F130AI
2-35
每 3 个月
(11) 装着吸嘴头的柱塞的动作检查
[ 作业功能 ]
使阀产生动作的柱塞如果有缺陷，就无法进行零件的吸着·装着作业。顺畅动作非常重要。所以
要定期对柱塞进行检查。
[ 维修检查位置 ]
装着吸嘴头的柱塞
[ 维修检查时要准备的物品 ]
无需特意准备
[ 作业顺序 ]
用手使上下 2 个柱塞运动。
如果动作不顺畅，需要交换柱塞。
关于柱塞交换，请委托我公司服务人员进行交换。
柱塞
