保养篇 2. 维修检查 SI-F130AI 2-39 5. 将清理气枪 放在内部旋转轴上， 对空气通路孔以及旋 转轴表面进行清理，并 将润滑油涂到内 部旋转轴的表面 及沟槽部位。 6. 用干净抹布 将涂在轴上的润滑油 弄薄，擦去多余润滑 油。 （请不要擦掉沟槽和 活塞部分的润滑油。 ） 7. 按照锡球衬 套托架的布局插入内 部旋转轴。 插入内部 旋转轴时 , 请与锡球 衬套托架的布局一致 。另外 , 内部旋转轴 和锡球衬套托架是成 对 …
保养篇
2. 维修检查
2-38
SI-F130AI
每 3 个月
(14) 内部旋转轴的上油和清理
[ 作业功能 ]
吸嘴头内部旋转轴会随着零件吸装着动作高速反复进行上下运动。
为了维持正常吸着动作和装着精度，需要定期进行上油和清理。
[ 维修检查位置 ]
吸嘴头的内部旋转轴 12 根
[ 维修检查时要准备的物品 ]
润滑油：多用润滑油 ( 美国 Wynn Oil Comapny 制 ) 、干净抹布、别针等
( 弹簧押头卸下时 : 弹簧押头卸下治具 ( 选配 ))
[
作业顺序 ]
1.
从内部旋转轴上取下吸嘴。
2. 卸下弹簧押头。 ( 使用弹簧押头卸下治具 )
3.
卸下内部旋转轴弹簧。
4. 将内部旋转轴从锡球衬套托架上取下。
内部旋转轴
拔出
保养篇
2. 维修检查
SI-F130AI
2-39

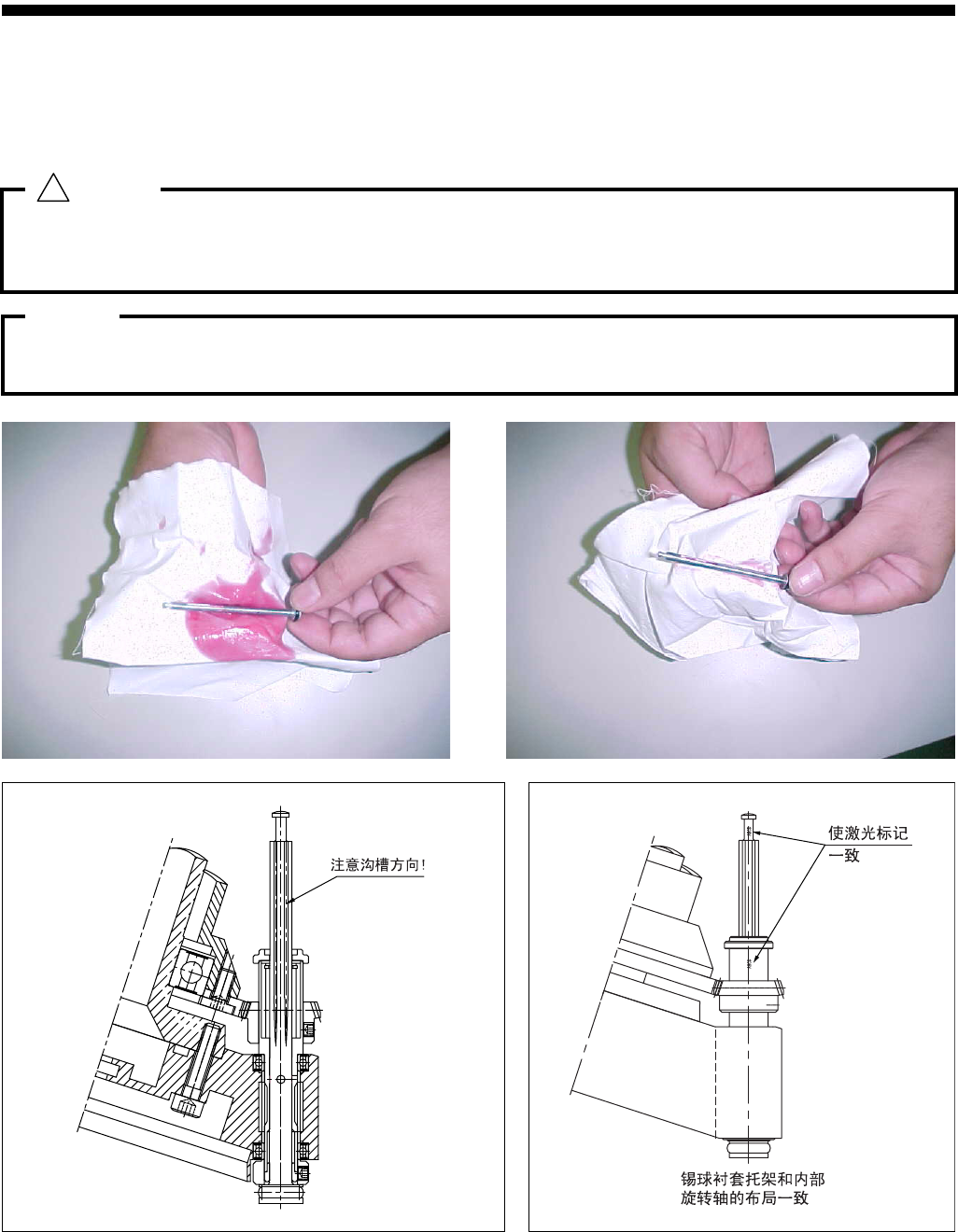

5. 将清理气枪放在内部旋转轴上，对空气通路孔以及旋转轴表面进行清理，并将润滑油涂到内
部旋转轴的表面及沟槽部位。
6. 用干净抹布将涂在轴上的润滑油弄薄，擦去多余润滑油。
（请不要擦掉沟槽和活塞部分的润滑油。）
7. 按照锡球衬套托架的布局插入内部旋转轴。
插入内部旋转轴时
,
请与锡球衬套托架的布局一致。另外
,
内部旋转轴和锡球衬套托架是成对
的
,
所以请不要个别更换。
(
※布局一致的方法
:
锡球衬套托架和内部旋转轴的刻印标记的布局一致。
)
如果残留多余润滑油，会由于离心力而发生飞散，附着在基板和零件上导致产品质量问题以及
吸着率降低，所以一定要擦除多余润滑油。
8. 在内部旋转轴中安装上内部旋转轴弹簧。
9. 将内部旋转轴弹簧押头安装到内部旋转轴上。
注意 :
警告 :
!
保养篇
2. 维修检查
2-40
SI-F130AI

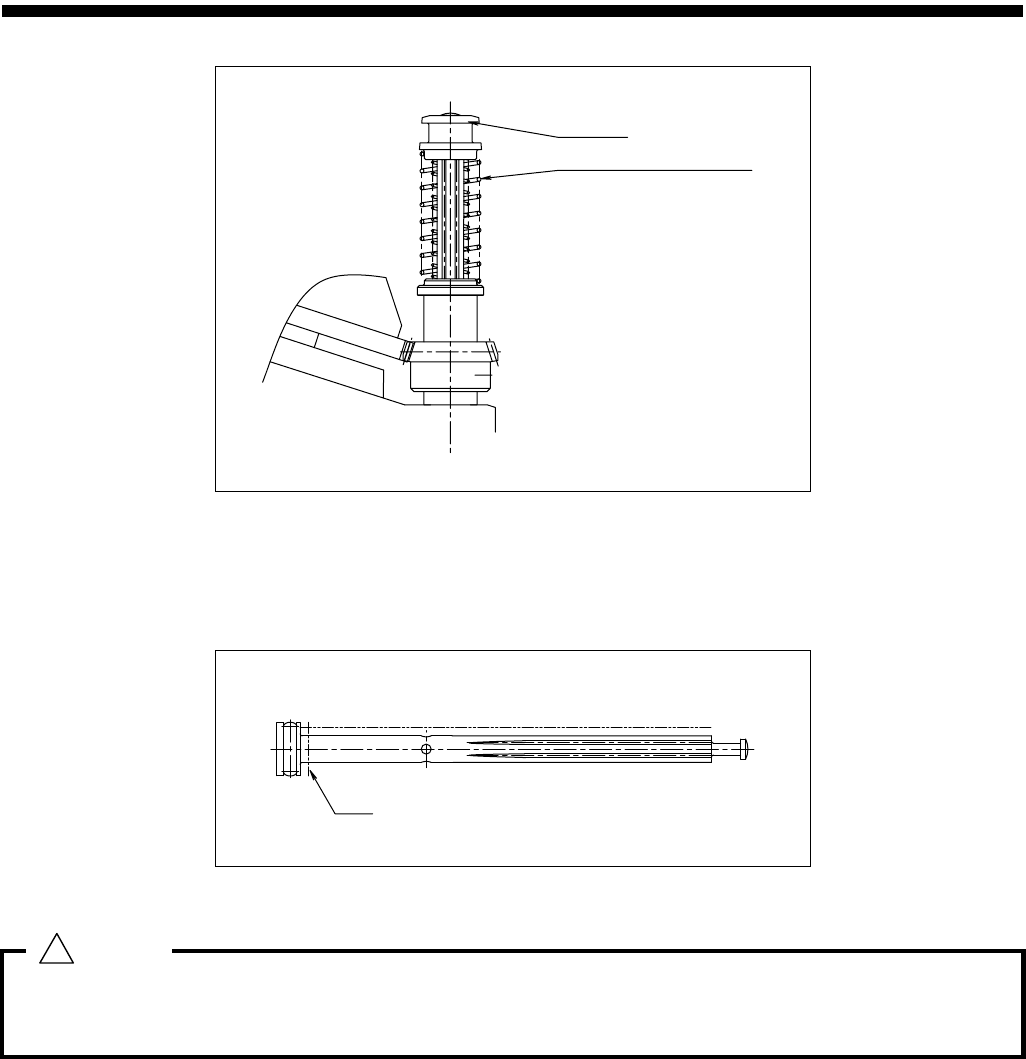

10.
用手按下内部旋转轴，确认其动作是否顺畅。
11. 安装吸嘴。
·如果在内部旋转轴
A
部涂过多滑脂，会发生高速摩擦问题，从而导致无法吸着。关于润滑油涂
抹量，要保证涂抹后看不出润滑油颜色。
·在内部旋转轴
B
部涂润滑油时，要均匀涂薄直至看不见润滑油颜色。
弹簧押头
内部旋转轴弹簧
(2 个种类 )
A 部
B 部
警告 :
!
