保养篇
2. 维修检查
2-58
SI-F130AI
每 6 个月

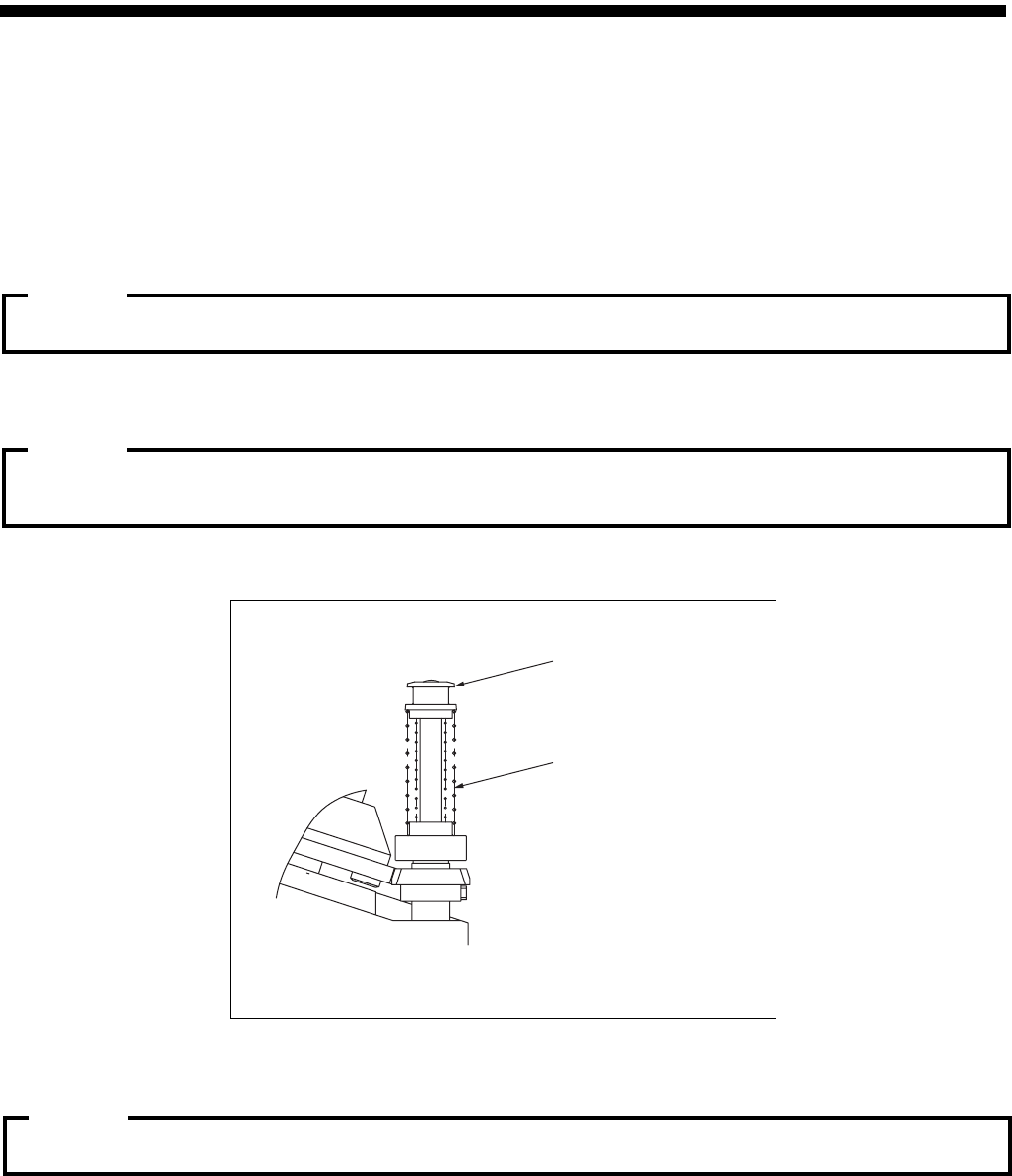

(7) 内部旋转轴回复弹簧更换
[ 维修检查时要准备的物品 ]
(
弹簧押头卸下时 : 弹簧押头卸下治具 ( 选配 ))
[
作业顺序 ]
1.
将吸嘴头装置拿到操作侧 ( 容易进行交换作业的位置 ) 。
2. 卸下操作侧更换台车。
3. 准备用来交换的弹簧。
内部旋转轴弹簧有内侧·外侧
2
种，请注意不要准备同样的弹簧。
4. 卸下弹簧押头。 ( 使用弹簧押头卸下治具 )
5.
卸下内部旋转轴弹簧。
·内部旋转轴弹簧内侧·外测两根是重叠的，请注意。
·请用手押内部旋转轴，以免其掉下来。
6. 请从内部旋转轴上端，装入内部旋转轴弹簧。
7. 将弹簧押头安装到内部旋转轴上。
请用手按住内部旋转轴，确认仅在弹簧力作用下，就能顺利回复。
弹簧押头
内部旋转轴弹簧
（２个种类
)
注意 :
注意 :
注意 :
保养篇
2. 维修检查
SI-F130AI
2-59
每 6 个月

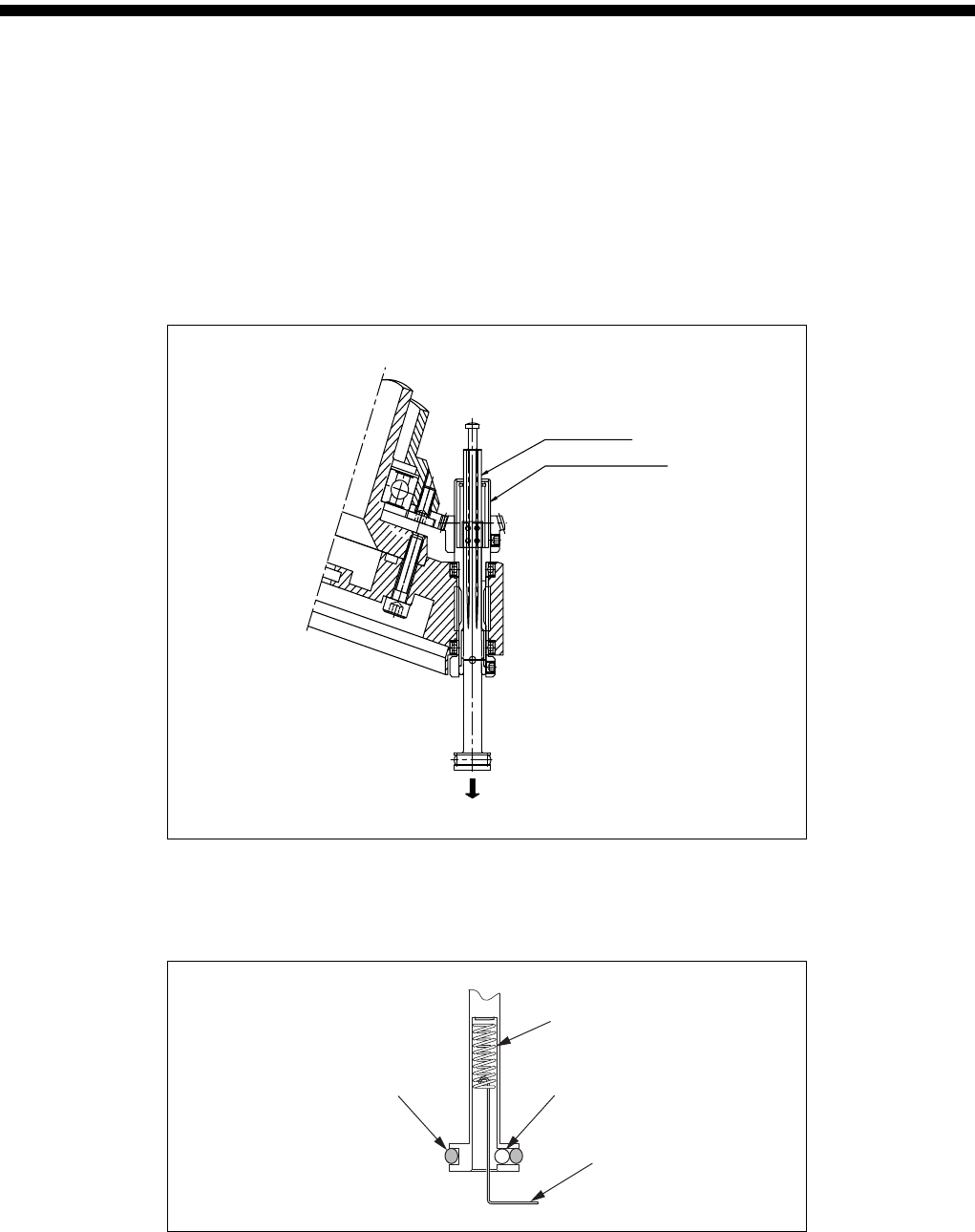

(8) 吸嘴弹簧交换
[ 作业功能 ]
1.
将吸嘴头装置拿到操作侧 ( 容易进行交换作业的位置 ) 。
2. 卸下操作侧更换台车。
3. 从内部旋转轴上取出吸嘴。
4. 卸下弹簧押头。 ( 使用弹簧押头卸下治具 )
5.
卸下内部旋转轴弹簧。
6. 取出内部旋转轴。
7. 用带钩细金属线，将吸嘴弹簧取出。
锡球衬套托架
内部旋转轴
拔出
吸嘴弹簧
2mm 刚球
细金属线
吸嘴
O 型环
保养篇
2. 维修检查
2-60
SI-F130AI
8.
在内部旋转轴上喷清洁的空气喷气雾，上面涂润滑油。
润滑油：多用润滑油
( 美国 Wynn Oil Company 制 )
9.
在不取下吸嘴 O 型环的状态下，用手塞进弹簧，将新吸嘴弹簧装进内部旋转轴。
10. 卸下吸嘴 O 型环。
11. 在
φ
2 的钢球上涂一薄层润滑油，放入内部旋转轴孔里。
12. 一边注意不要让放入内部旋转轴的钢球掉下，一边装入新的吸嘴 O 型环。
13. 在内部旋转轴上喷清洁空气喷气雾，在内部旋转轴表面和沟槽部分涂上润滑油。
14. 用清洁抹布将涂在上面的润滑油弄薄，擦去多余润滑油。
15. 按照锡球衬套托架的布局插入内部旋转轴。
如果残留多余润滑油，附着在基板和零件上导致产品质量问题，所以一定要擦除多余润滑油。
插入内部旋转轴时
,
请与锡球衬套托架的布局一致。另外
,
内侧旋转轴和锡球衬套托架是成对
的
,
所以请不要个别更换。
(
※布局一致的方法
:
锡球衬套托架和内部旋转轴的刻印标记的布局一致。
)
吸嘴
O
型环一旦拆下后，容易产生龟裂，不可重复使用。必须更换新品。
·如果在内部旋转轴
A
部涂过多滑脂，会发生高速摩擦问题，从而导致无法吸着。关于润滑油涂
抹量，要保证涂抹后看不出润滑油颜色。
·在内部旋转轴
B
部涂润滑油时，要均匀涂薄直至看不见润滑油颜色。
B 部
A 部
B 部
A 部
B 部
A 部
B 部
A 部
注意 :
警告 :
!
警告 :
!
警告 :
!
