保养篇 2. 维修检查 SI-F130AI 2-65 每 1 年 (4) 供料器部凸轮从动件 (CFN5R-A) 的交换 [ 作业功能 ] 前后 2 处的供料器的凸轮用从 动件在每次零件吸着 动作时反复伸缩。为 保证确实的吸着动作 持 续进行，每 1 年 （作业 5 100 小时）更 换一次。 [ 维修检查位置 ] 前后 2 处供料器的凸轮从动件 (CFN5R-A) [ 维修检查时要准 备的物品 ] 2 个凸轮从动件 (CFN 5R-A…
保养篇
2. 维修检查
2-64
SI-F130AI
每 1 年
(3) 供料器部的凸轮从动件 (CFN6R-A) 的交换
[ 作业功能 ]
前后 2 处的供料器的凸轮用从动件在每次零件吸着动作时反复伸缩。为保证确实的吸着动作持
续进行，每
1 年 （作业 5100 小时）更换一次。
[
维修检查位置 ]
前后 2 处供料器的凸轮从动件 (CFN6R-A)
[
维修检查时要准备的物品 ]
2
个凸轮从动件 (CFN6R-A)、六角扳手套件、套筒扳手、润滑油：多用润滑油 ( 美国 Wynn
Oil Company
制 ) 、清洁抹布
[ 作业顺序 ]
1.
旋松束缚凸轮杆的螺栓 C3 × 12。
2. 从供料器左侧窥窗插入套筒扳手，用套筒扳手让固定凸轮从动件 (CFN6R-A) 的螺母保持不
动。
3. 从供料器右侧面窥窗插入六角扳手，放入凸轮从动件 (CFN6R-A) 中心的扳手孔旋转，卸下
凸轮从动件。
4. 交换凸轮从动件。
5. 按照相反顺序装配。
6. 涂一薄层润滑油。擦去多余润滑油。
如果残留多余润滑油，附着在基板和零件上导致产品质量问题，所以一定要擦除多余润滑油。
旋松螺栓
凸轮从动件
(CFN6R-A)
从窥窗插入
六角扳手
凸轮杆
从窥窗插入
套筒扳手
C3 × 12
注意 :
保养篇
2. 维修检查
SI-F130AI
2-65
每 1 年

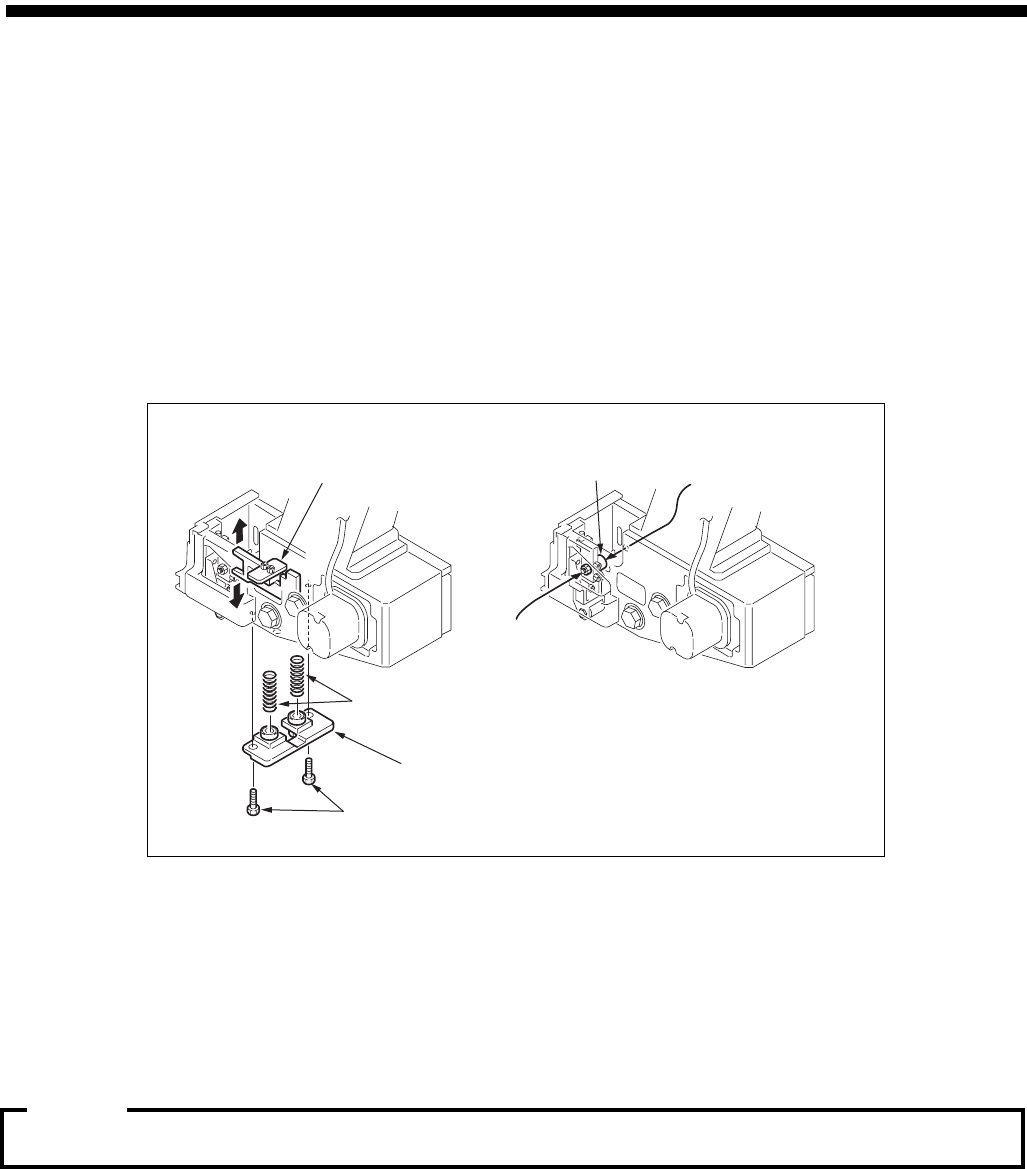

(4) 供料器部凸轮从动件 (CFN5R-A) 的交换
[ 作业功能 ]
前后 2 处的供料器的凸轮用从动件在每次零件吸着动作时反复伸缩。为保证确实的吸着动作持
续进行，每
1 年 （作业 5100 小时）更换一次。
[
维修检查位置 ]
前后 2 处供料器的凸轮从动件 (CFN5R-A)
[
维修检查时要准备的物品 ]
2
个凸轮从动件 (CFN5R-A) 、六角扳手套件、套筒扳手、润滑油：多用润滑油 ( 美国 Wynn
Oil Company
制 ) 、清洁抹布
[ 作业顺序 ]
1.
卸下 2 根供料器下部固定弹簧压板的六角有孔螺栓。
2. 卸下供料器下部弹簧压板和弹簧。供料器滚子部自由上下。
3. 用六角套筒扳手和六角扳手卸下固定凸轮从动件 (CFN5R-A) 螺母。
4. 换换凸轮从动件。
5. 按照相反顺序组装。
6. 涂一薄层润滑油。擦去多余润滑油。
如果残留多余润滑油，附着在基板和零件上导致产品质量问题，所以一定要擦除多余润滑油。
供料器滚子部
凸轮从动件
(CFN5R-A)
套筒扳手
从窥窗插入
六角扳手
从窥窗插入
六角有孔螺栓
弹簧压板
弹簧
注意 :
保养篇
2. 维修检查
2-66
SI-F130AI
每 1 年
(5) 机械阀的交换
[ 作业功能 ]
用吸嘴吸着·装着零件时，若机械阀运作不良，就会发生无法吸着零件，作业中零件掉下、无法
装着等故障。在此之前要交换机械阀。
[ 维修检查位置 ]
装着吸嘴头的机械阀
[ 维修检查时要准备的物品 ]
涡轮机油 #90 (ISO VG32)、棉棒、机械阀 12 个、扭矩扳手
[ 作业顺序 ]
1.
旋松机械阀的安装螺丝 （上下共 2 个）。从吸嘴头头上卸下机械阀。
2. 在机械阀上安装上过滤器、衬垫。
3. 定位机械阀针和定位吸嘴头孔重合，将机械阀安装到吸嘴头上。
4. 机械阀由 2 颗安装螺丝一点点地临时交替固定 , 按照从下到上的顺序以扭矩 4kgf· cm 拧紧
安装。
·机械阀交换时，请使真空泵电源为
OFF
。
·作业结束后，请确认真空泵电源为
ON
。
请一定要遵守扭矩。
用指示以上的扭矩拧紧
,
会造成装着精度的恶化和零件寿命的缩短、破损。
气缸部
安装螺钉（下）
安装螺丝
（上）
定位针
过滤器
衬垫
注意 :
小心 :
