保养篇
2. 维修检查
2-70
SI-F130AI
26.
将小齿轮滑动到治具填隙片厚部分下侧， 然后轻轻按在治具调节杆上。
27. 按照从小齿轮螺丝 （H2.5 × 2 颗） 上方来看逆时针的顺序以 2kgf· cm 扭矩拧紧。
28. 在小齿轮上薄薄地涂上润滑油。
·
擦去附着在小齿轮侧面上多余润滑油。
·
小齿轮高速旋转时，多余润滑油由于旋转产生的离心力而向外飞散，附着在基板和零件上会导
致质量问题。
29. 用手转动 RN 轴 , 一边替换小齿轮和大齿轮的咬合一边用手上下运动内部旋转轴 , 确认毫无
阻碍顺畅地动作。
30. 松动齿轮清理调整治具的安装螺丝，卸下治具。
31. 一边转动方吸嘴调整治具，一边缓慢地向下拔出。
32. 机械阀由 2 颗安装螺丝一点点地临时交替固定 , 按照从下到上的顺序以扭矩 4kgf· cm 拧紧
安装。
33. 一边转动吸嘴 , 一边缓慢地上压安装。
请一定要遵守扭矩。
用指示以上的扭矩拧紧
,
会造成装着精度的恶化和零件寿命的缩短、破损。
注意 :
小心 :
保养篇
2. 维修检查
SI-F130AI
2-71
每 1 年

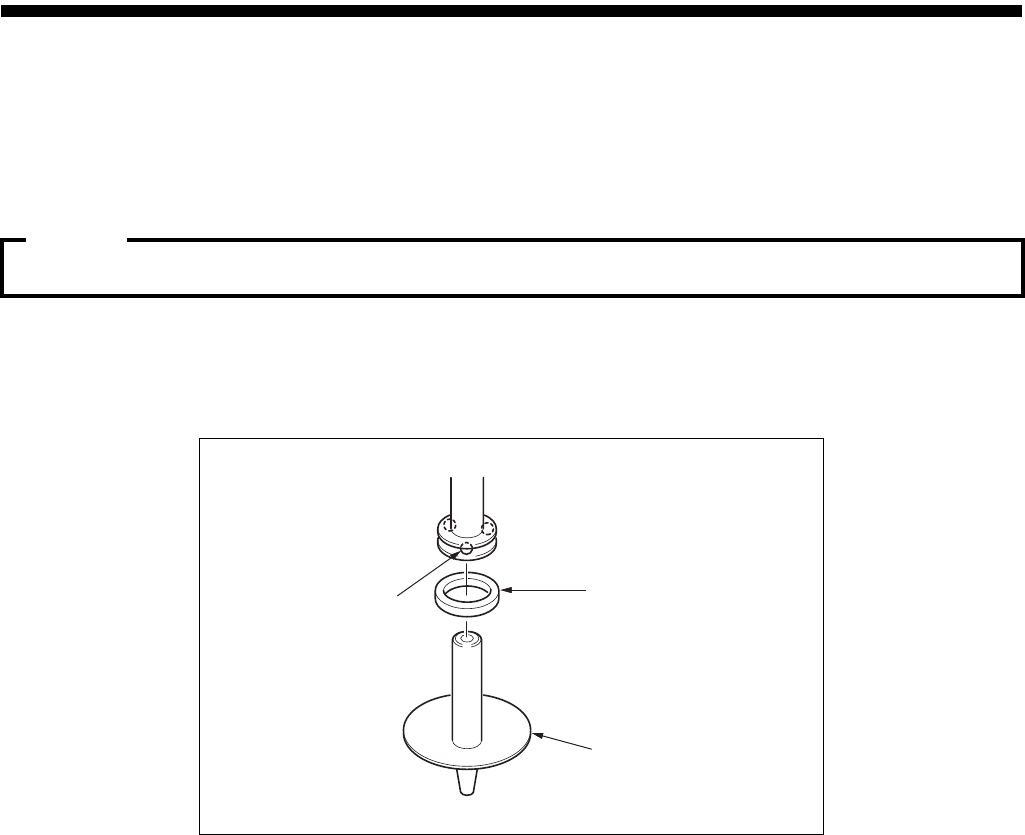

(8) 吸嘴 O 型环的交换
[ 作业顺序 ]
1.
为了不弄丢 2mm 钢球，在吸嘴头下面准备白色抹布。
2. 卸下吸嘴。
3. 卸下吸嘴 O 型环。
吸嘴
O
型环一卸下来，中间
2mm
硬球就可自由活动，请注意不要掉落。
4. 安装新吸嘴 O 型环。
5. 安装吸嘴。
6. 上下活动吸嘴，确保吸嘴移动顺畅。
吸嘴 O 型环
2mm 钢球
吸嘴
(3 个 )
注意 :
保养篇
2. 维修检查
2-72
SI-F130AI
每 1 年
(9) 2mm 钢球交换
[ 作业顺序 ]
1.
为了不弄丢弹簧、吸嘴 O 型环、 2mm 钢球，在吸嘴头下面事先准备白色抹布。
2. 卸下吸嘴。
3. 卸下吸嘴 O 型环。
吸嘴
O
型环一卸下来，中间的
2mm
钢球就可自由活动，请注意它的落下。
4. 交换新 2mm 钢球。
若同时交换装在其中的
3
个钢球，中间弹簧就会掉下来，请一个一个交换。
5. 交换新 2mm 钢球。
6. 安装新吸嘴 O 型环。
7. 安装吸嘴。
8. 上下活动吸嘴，确保吸嘴移动顺畅。
2mm 钢球
2mm 钢球
吸嘴
O 型环
吸嘴
2mm 钢球
注意 :
注意 :
