保养篇 2. 维修检查 SI-F130AI 2-77 2.7 运作不良时 (1) 机械阀交换 [ 作业顺序 ] 1. 旋松机械阀的安 装螺丝 （上下共 2 个） , 从吸嘴头上卸下机械阀。 2. 在机械阀 上安装上过滤器、衬 垫。 3. 重合机械 阀定位针和吸嘴头定 位孔，将机械阀安装 到吸嘴头上。 4. 机械阀由 2 颗安装螺丝一点点把 临时交替固定 , 按照从下到上的顺序以 扭矩 4k gf · cm 拧紧 安装。 ·机械阀交换 时…
保养篇
2. 维修检查
2-76
SI-F130AI
24.

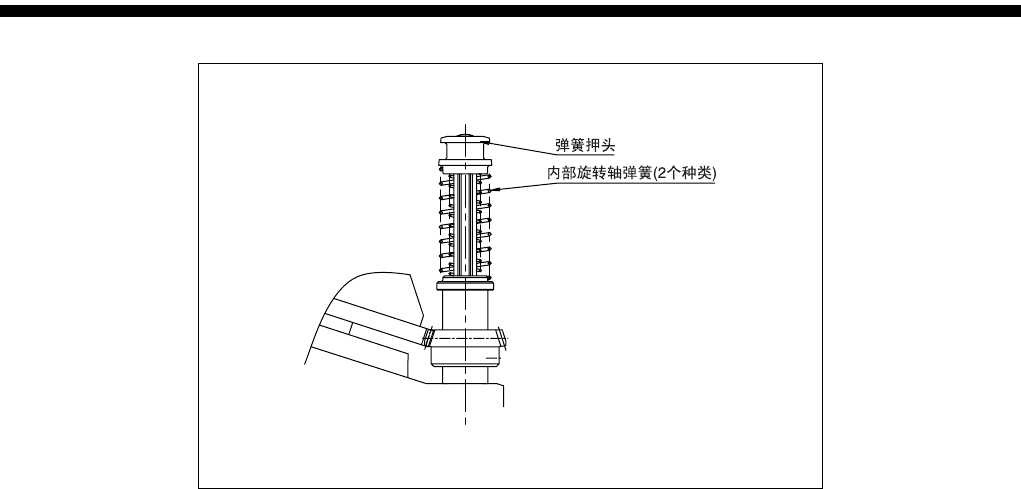

用手按压内部旋转轴 , 确认毫无阻碍顺畅地动作。
25. 安装吸嘴。
保养篇
2. 维修检查
SI-F130AI
2-77
2.7 运作不良时

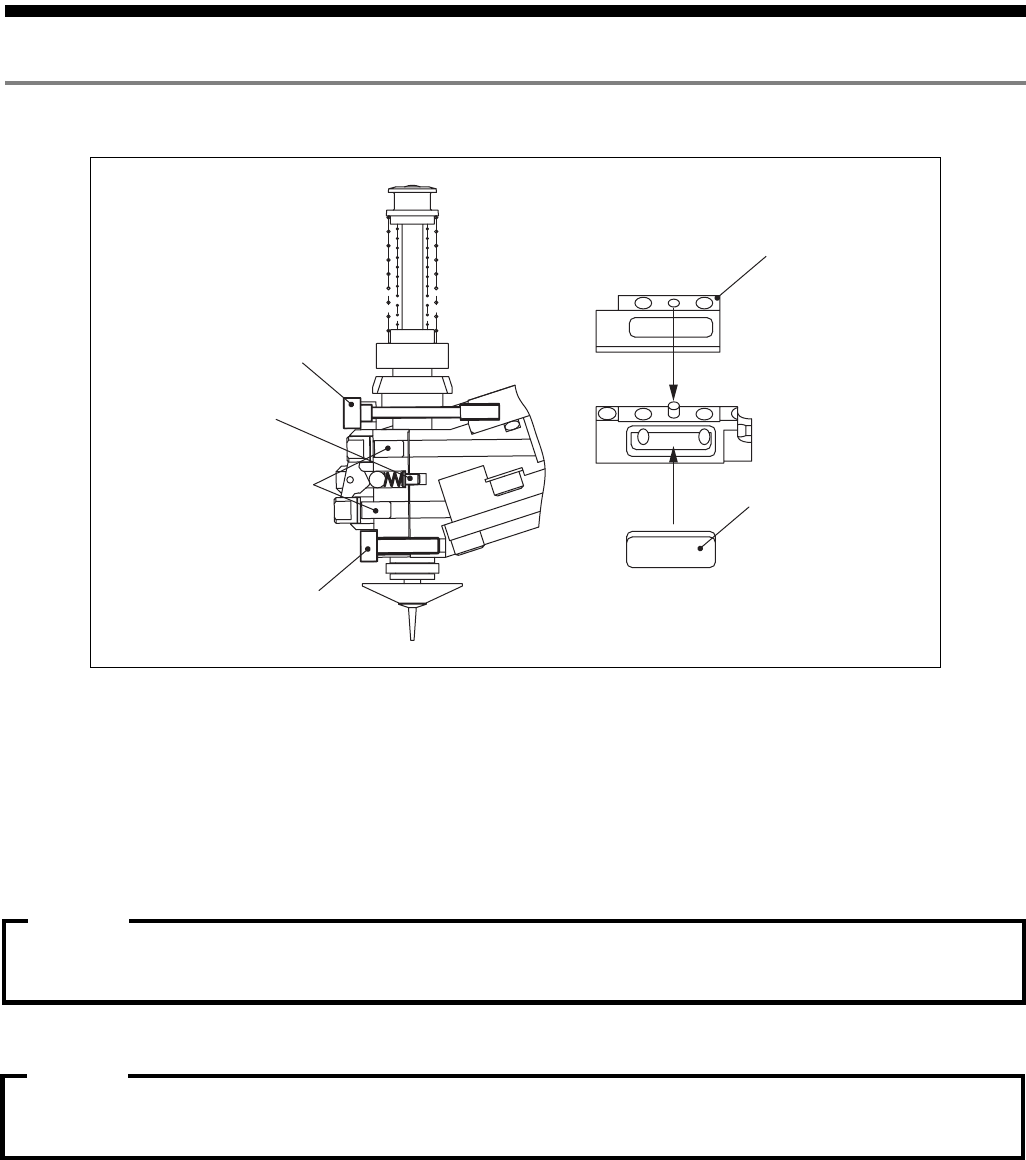

(1) 机械阀交换
[ 作业顺序 ]
1.
旋松机械阀的安装螺丝 （上下共 2 个） , 从吸嘴头上卸下机械阀。
2. 在机械阀上安装上过滤器、衬垫。
3. 重合机械阀定位针和吸嘴头定位孔，将机械阀安装到吸嘴头上。
4. 机械阀由 2 颗安装螺丝一点点把临时交替固定 , 按照从下到上的顺序以扭矩 4kgf· cm 拧紧
安装。
·机械阀交换时，请使真空泵电源为
OFF
。
·作业结束后，请确认真空泵电源为
ON
。
机械阀的安装螺丝请按照
[
作业顺序
4.]
拧紧。
顺序和扭矩不对会发生故障。
过滤器
衬垫
安装螺丝
( 上 )
定位针
安装螺丝
( 下 )
气缸部
注意 :
小心 :
保养篇
2. 维修检查
2-78
SI-F130AI

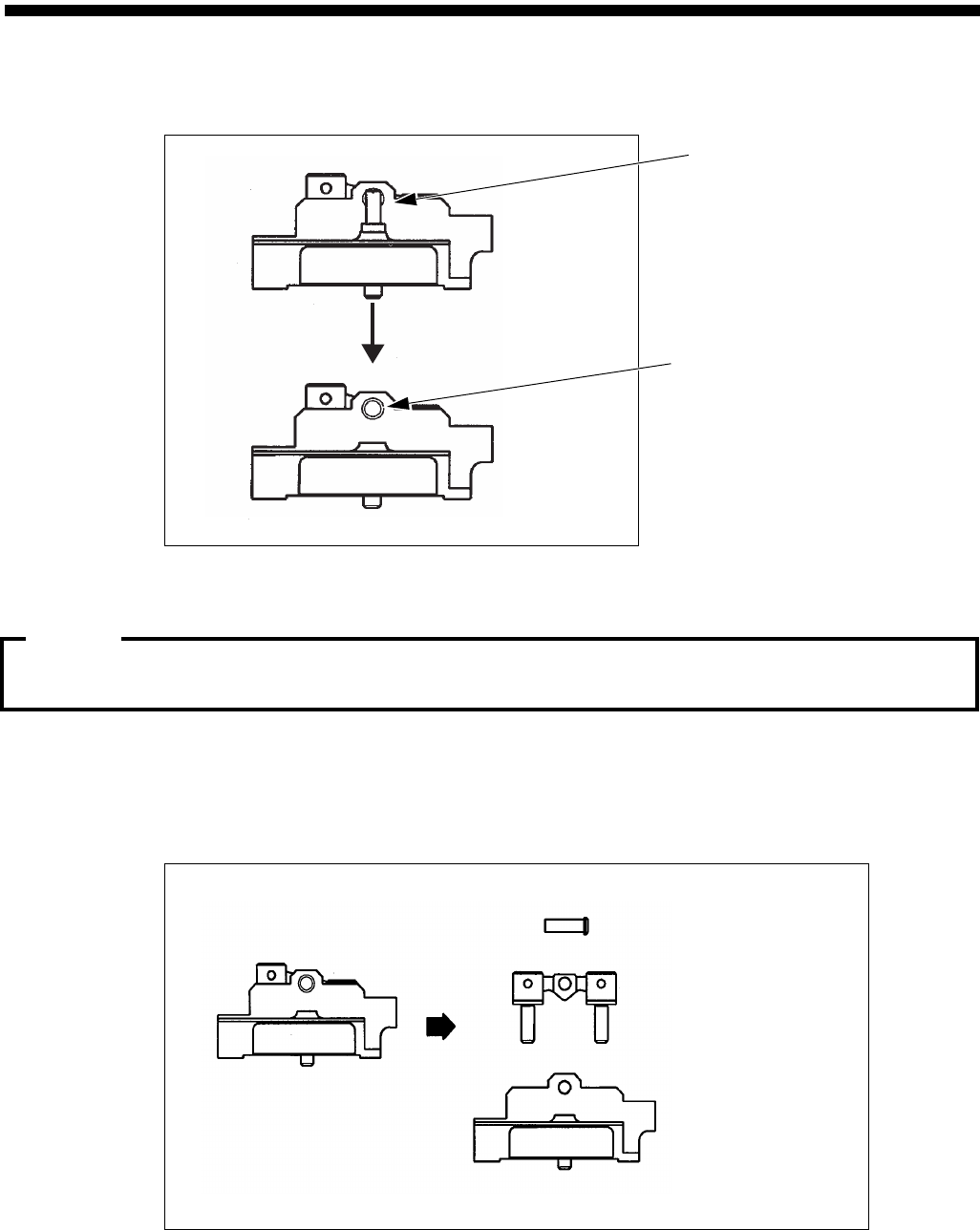

●机械本体的维修检查
[ 作业顺序 ]
1.
卸下停止器。
由于涂了低强度的乐泰胶粘剂，为了防止螺丝沟槽滑动
,
先用尖嘴钳拧松后再用螺丝起子松开。
2. 卸下中心旋转轴。
3. 卸下活塞 ASSY。
停止器
中心旋转轴
中心旋转轴
活塞
ASSY
本体
注意 :
