保养篇 2. 维修检查 2-82 SI-F130AI ii ）搬出搬入 C/V 皮带 ( 移动、 固定侧 ) [ 作业顺序 ] 1. 用前端有大 的螺丝 刀，旋松张力滑轮。 2. 皮带交 换时交换皮带。 3. 反复确 认皮带安装到了滑轮 沟里，移动张力滑轮加 适当张力，拧紧张力滑轮。 iii ）装着轨道皮带 ( 移动、固定侧 ) [ 作业顺序 ] 1. 旋松 2 处张力板的 固定螺丝。 2. 交换皮 带时更换皮带。 3. 盖上张 力板，…
保养篇
2. 维修检查
SI-F130AI
2-81
(2) 基板搬送轨道皮带的更换、张力的调整方法
i) 装着轨道驱动皮带 ( 移动、固定侧 )
[
作业顺序 ]
1.
旋松 2 处固定张力滑轮板的螺丝。
2. 更换皮带时更换皮带。
3. 反复确认将皮带安装到了滑轮沟里，将张力滑轮板滑动到上侧，加适当张力将固定螺丝拧
紧。
适当张力的标准是
: 用手按，会因弹力而迸开。
张力滑轮板
保养篇
2. 维修检查
2-82
SI-F130AI
ii
）搬出搬入 C/V 皮带 ( 移动、固定侧 )
[
作业顺序 ]
1.
用前端有大 的螺丝刀，旋松张力滑轮。
2. 皮带交换时交换皮带。
3. 反复确认皮带安装到了滑轮沟里，移动张力滑轮加适当张力，拧紧张力滑轮。
iii）装着轨道皮带 ( 移动、固定侧 )
[
作业顺序 ]
1.
旋松 2 处张力板的固定螺丝。
2. 交换皮带时更换皮带。
3. 盖上张力板，加适当张力拧紧张力板固定螺丝。
4. 这时， ii) 所说明的搬入搬出 C/V 皮带的张力的松弛，一定按 ii) 的要领适当调整搬入搬出
C/V 皮带的张力。
张力滑轮
放松侧
拉紧侧
装着输送皮带
张力板
搬出搬入
C/V 皮带
保养篇
2. 维修检查
SI-F130AI
2-83

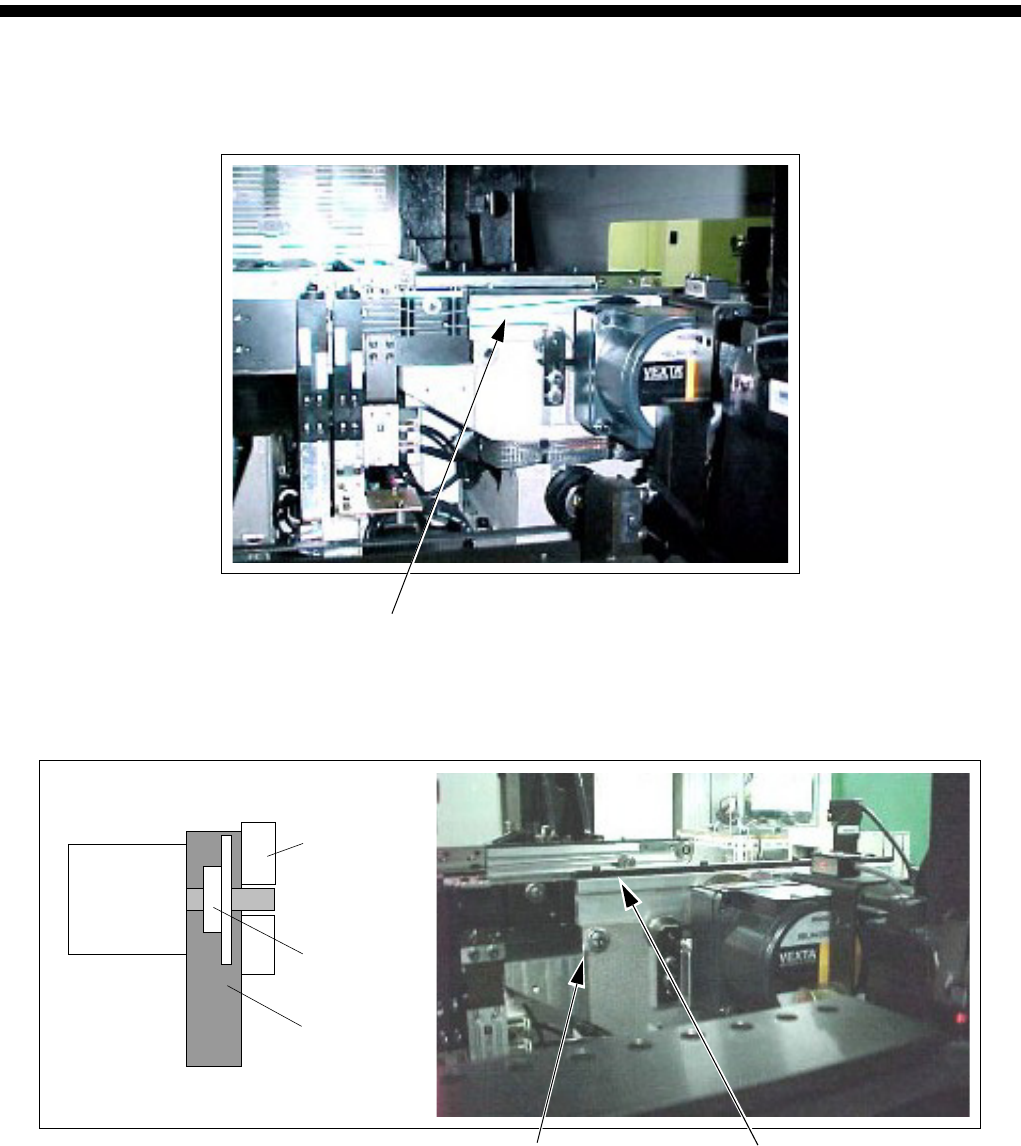

(3) C/V 驱动正时 (2-8 页 No.2) 的皮带交换方法 ( 固定侧 )
轨道中使用的 8 根皮带中，对 2-8 页上显示的 No.2 皮带交换方法进行了说明。
仅
No.2 皮带的交换方法不同。
[ 作业顺序 ]
1.
用六角扳手卸下 5 个安装螺丝，从轨道铸件上卸下铝框。
NO.2 皮带
马达
卸下铝框
驱动滑轮
轨道铸 件
安装螺丝
铝框
