保养篇 2. 维修检查 SI-F130AI 2-85 3. 请确认停 止器、板固定金属零 件都被牢固锁定。 如果有松弛，请将 板固定金属零件固定， 将滑板停止器在触到 尽头的状态下锁定。 4. 请松下滑 板、基准针板的固定 螺丝，向左挪，露出 滑轮，安上新皮带。 滑板 停止器 板固定金属零件 固定螺丝 ( 滑板 ) 滑轮 固定螺丝 ( 基准针板 )
保养篇
2. 维修检查
2-84
SI-F130AI
2.

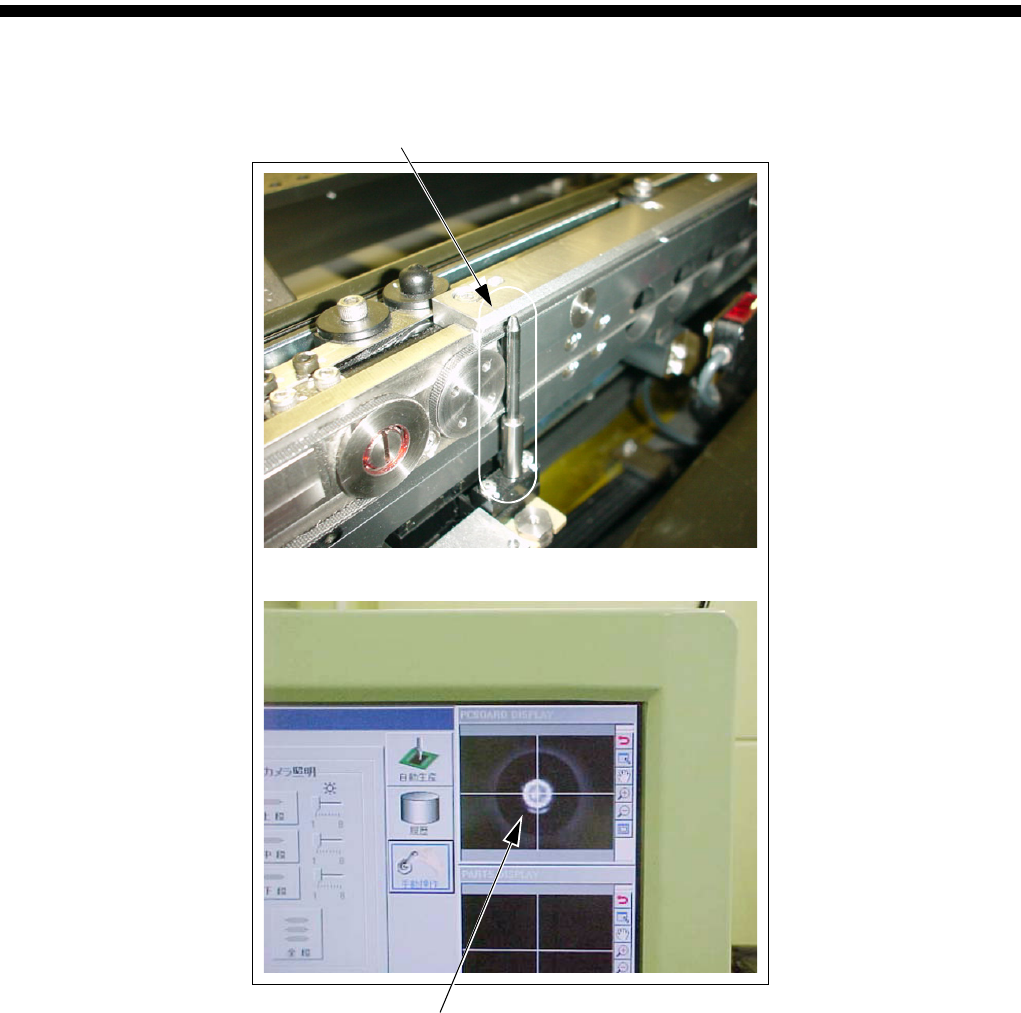

请在手动模式下上升基准针，沿 X-Y 轴方向移动基板相机游标，与基准针中心重合。
若重合了，请不要再动了，用此位置作为基准位置。
基准针
激活基板相机，将 X 、 Y 轴移动到与基准针中心重合。
保养篇
2. 维修检查
SI-F130AI
2-85

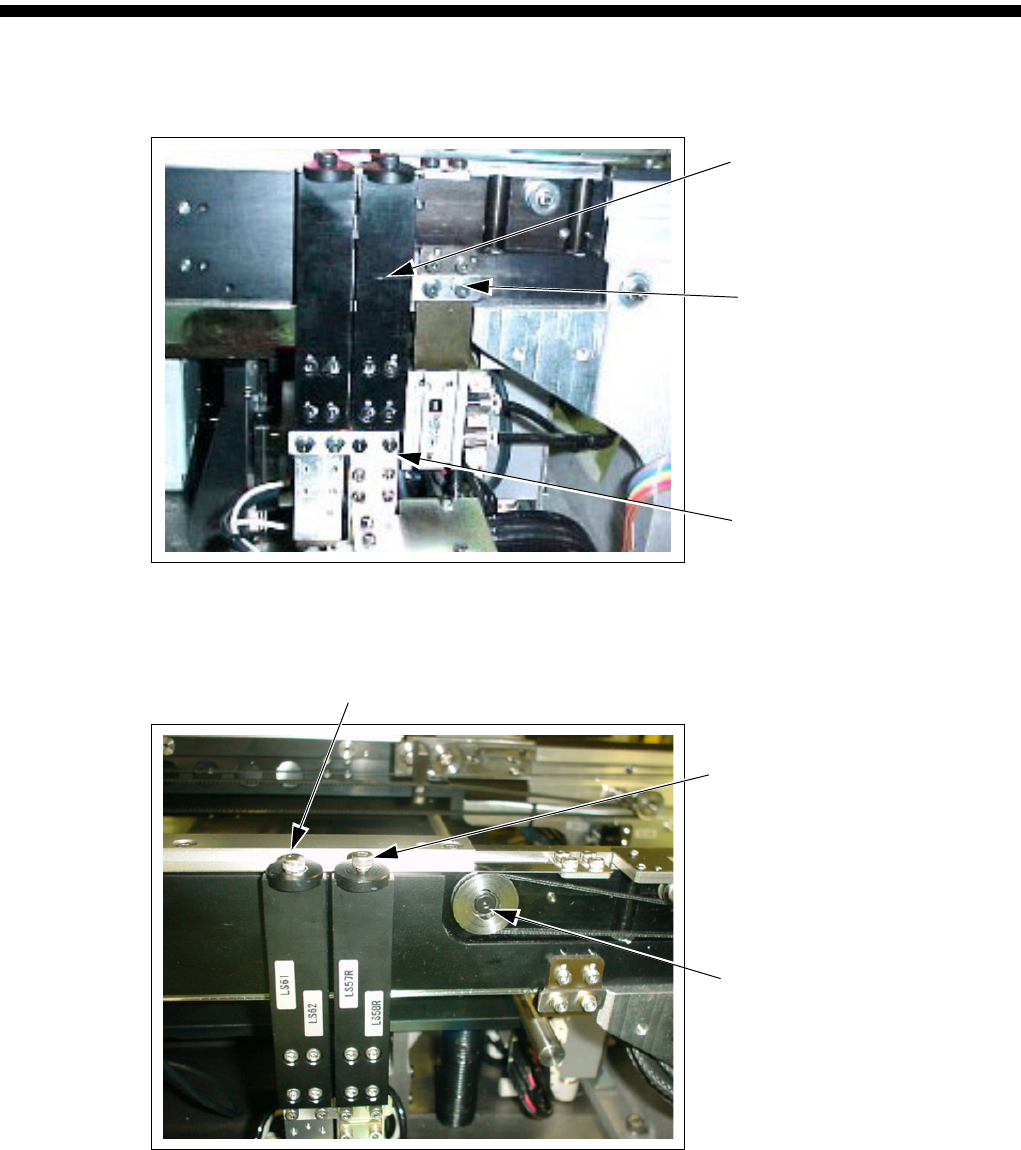

3. 请确认停止器、板固定金属零件都被牢固锁定。
如果有松弛，请将板固定金属零件固定，将滑板停止器在触到尽头的状态下锁定。
4. 请松下滑板、基准针板的固定螺丝，向左挪，露出滑轮，安上新皮带。
滑板
停止器
板固定金属零件
固定螺丝
( 滑板 )
滑轮
固定螺丝
( 基准针板 )
保养篇
2. 维修检查
2-86
SI-F130AI
5.

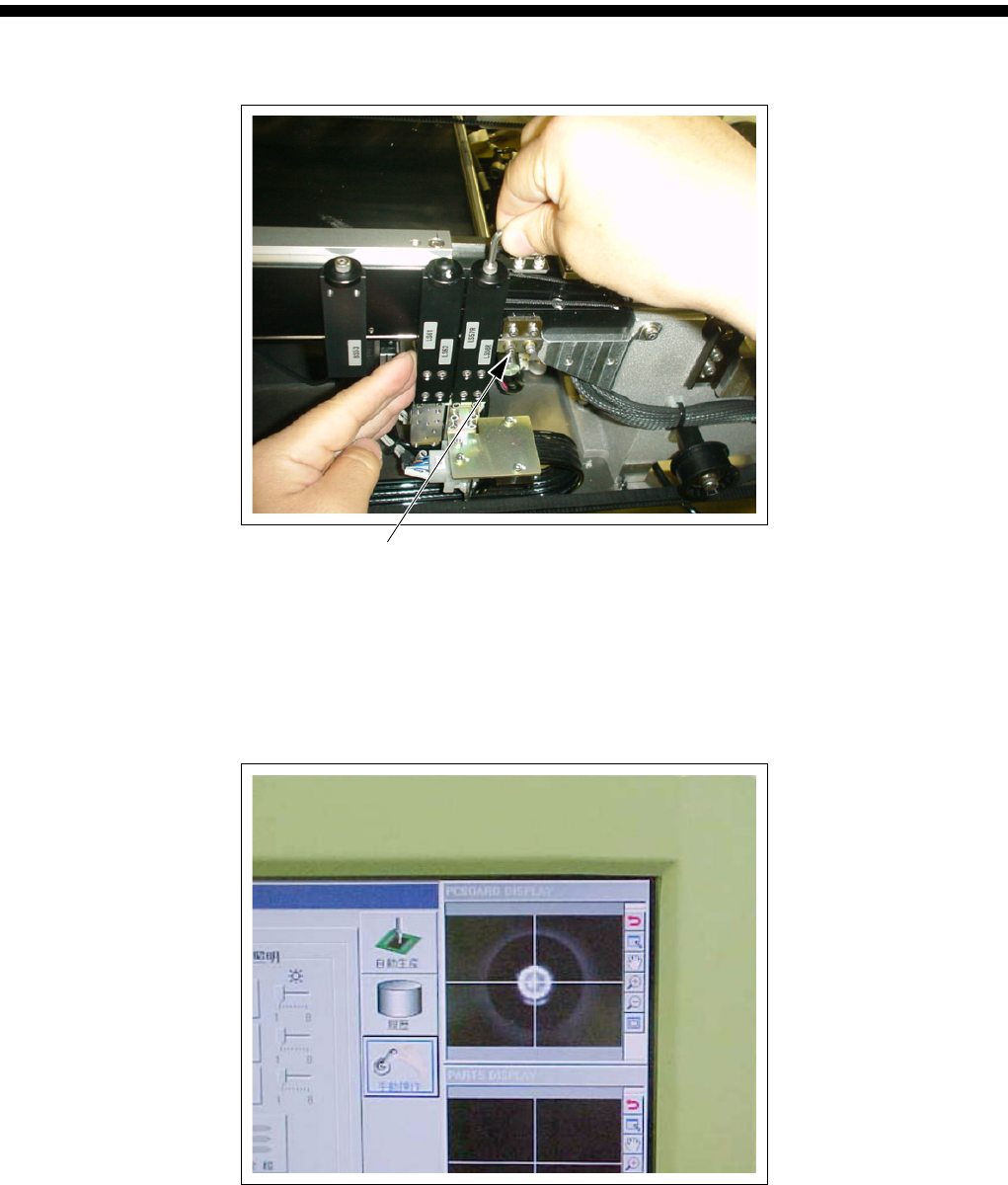

向右移动滑板和基准针板，在碰到停止器金属板的位置，用固定螺丝暂时拧紧。
6. 一边用监视器确认，一边进行微调整。
将基准针板向
X 方向移动，让游标和针中心重合。
7. 用 5 个安装螺丝将铝框安装到铸件上，结束。
停止器金属板
( 碰到停止器金属板 , 暂时拧紧 )
