保养篇 2. 维修检查 2-88 SI-F130AI 2.8 散装 本体对应 （选配） 维修检查项目 (1) 散装吹气的空气压 ( 每天 ) 打开前面盖子，上 部左侧有散装吹气空 气压测量仪。 请将这个显示值调 整到 0.35 ± 0.02Mpa 。 ( 请参照 2.1.1 运 转开始前的检查作业 ) (2) 缝隙 ( 每个月 ) 前端是金属的类型 → 2.5mm 前端是树脂的类型 → 3mm 调整高度时，请松 下图中的 2-C3 × …
保养篇
2. 维修检查
SI-F130AI
2-87

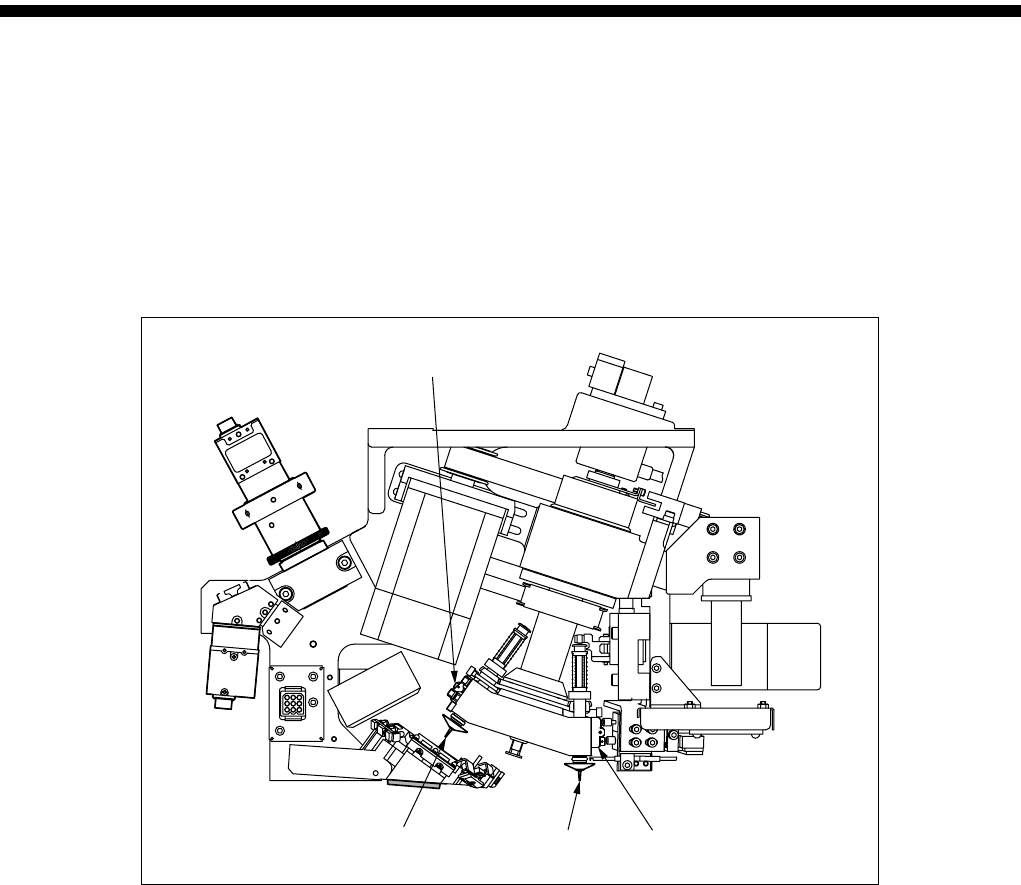

(4) A 吸嘴头底面的检查
[ 作业功能 ]
A
吸嘴头底面部涂漆剥落时， A 吸嘴头底面光滑，会引起认识错误。因此，有必要维修涂色。
[ 维修检查位置 ]
A
吸嘴头底面 ( 下图 )
[
维修检查时需准备的物品 ]
抹布、丙烯酸涂料 （下记）、笔
[ 作业顺序 ]
用抹布擦干 A 吸嘴头底面的润滑油、灰尘。
此时，请尽量少用酒精，
否则，会引起涂漆进一步剥落。
丙烯酸涂料
制造商名
: Tamiya Inc
品名 : 丙烯酸涂料平面黑色 ( 水溶性丙烯酸树脂涂料 )
型号 : XF-1
吸嘴 吸嘴
机械阀
机械阀
保养篇
2. 维修检查
2-88
SI-F130AI
2.8 散装本体对应 （选配）
维修检查项目
(1) 散装吹气的空气压 ( 每天 )
打开前面盖子，上部左侧有散装吹气空气压测量仪。
请将这个显示值调整到
0.35 ± 0.02Mpa。
( 请参照 2.1.1 运转开始前的检查作业 )
(2)
缝隙 ( 每个月 )
前端是金属的类型→ 2.5mm
前端是树脂的类型→ 3mm
调整高度时，请松下图中的 2-C3 × 10 螺丝进行调整。
因为其它螺钉是ＸＹ方向的调整螺丝、松下时需要调整治具。
( 前端是树脂的类型是可以更换前端零件的类型。那种情况下，旋松图中的 C3 × 8 ，将一字形
螺丝刀插入到螺丝帽沟里，旋松螺丝。这时，用力过大，就会向
XY 方向错位，请注意。完全
松下来后，请交换。这种情况下，碰到前端的空气推杆就决定了高度，不需要治具。
)
2 ）前端是树脂的类型
空气推杆
(3)
空气推杆 (2)
1)
前端是金属的类型
散装供料器空气入口
散装供料器空气入口
空气柱塞柱
(B)
空气柱塞柱 (2)
隙间
2-C3x10
2-W3
2-C3x10
2-W3
C3x10
保养篇
3. 输入以及输出信号表
SI-F130AI
3-1
3. 输入以及输出信号表
SI-F130AI
SI-F130AI 序列輸入 / 輸出 ( / ) SY-MC 輸入 / 輸出
(SY-MC
/ )
3.1 输入输出信号的确认方法
手動操作 ( ) 輸入 / 輸出 ( / ) 輸入 ( )
輸出 ( )
3.2 序列輸入 / 輸出 ( 序列输入 / 输出 ) 端口
SI-F130AI ON/OFF
ON/OFF
