3.7.5 PCB 翘曲度的定义
3.7.5.1 传送导轨上 PCB 的翘曲度

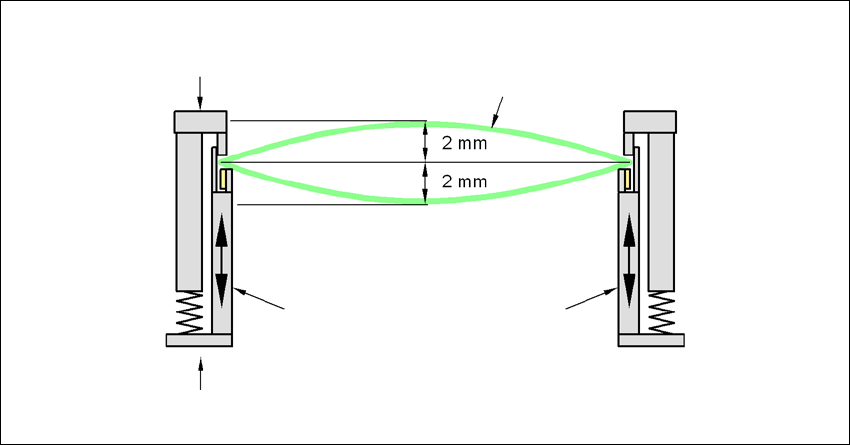

横跨行程方向的 PCB 翘曲度最大为 PCB 对角线的 1 % ，但不超过 2 mm
T：7
固定的夹持边缘
可移动的夹持器件
印制电路板
传送导轨侧壁
3 技术数据和组件 《用户手册》 SIPLACE X- 系列
3.7 PCB 传送导轨系统 使用软件版本 706.1 SP1 或更新 10/2014 版
172
传送方向的 PCB 翘曲度 + PCB 的厚度 < 5.5 mm 。印制板边缘的弯曲
最大为
2.5 mm。
T：7
T：7
固定的夹持边缘
传送带
PCB 传送方向
印制板前边缘
印制板前边缘
左传送带
右传送带
PCB 传送方向
《用户手册》 SIPLACE X- 系列 3 技术数据和组件
使用软件版本 706.1 SP1 或更新 10/2014 版 3.7 PCB 传送导轨系统
173
3.7.5.2 贴片时的 PCB 翘曲度
2 mm 的翘曲度即可能造成无法聚焦在本地基准点和 PCB 中部墨点上的问题。数字相机的对焦为
2 mm 。如果在考虑所有公差后，此数值会降低到 1.5 mm 。另外请注意，元件高度将随曲度而降
低。
T：7
T：7
PCB 翘曲向下，最大 0.5 mm
T：7
使用磁性顶针达到此值。
可移动的夹持器件
固定的夹持边缘
印制电路板
传送导轨侧壁
印制电路板
磁性
顶针
可移动的夹持器件
固定的夹持边缘
传送导轨侧壁
0.5 mm
