5.7 带警报器的指示灯
5.7.1 总览
这些指示灯用于显示贴片机的工作状态和故障情况。在警报产生时，警报器会响起。可在
SIPLACE 贴片机上安装双色或三色指示灯。相应的指示灯系统 （双色或三色）已通过自动配置
设置。请参见工作站软件的 《安装指南》，物件号：00196771-xx 。
5.7.1.1 双色指示灯 （标准）

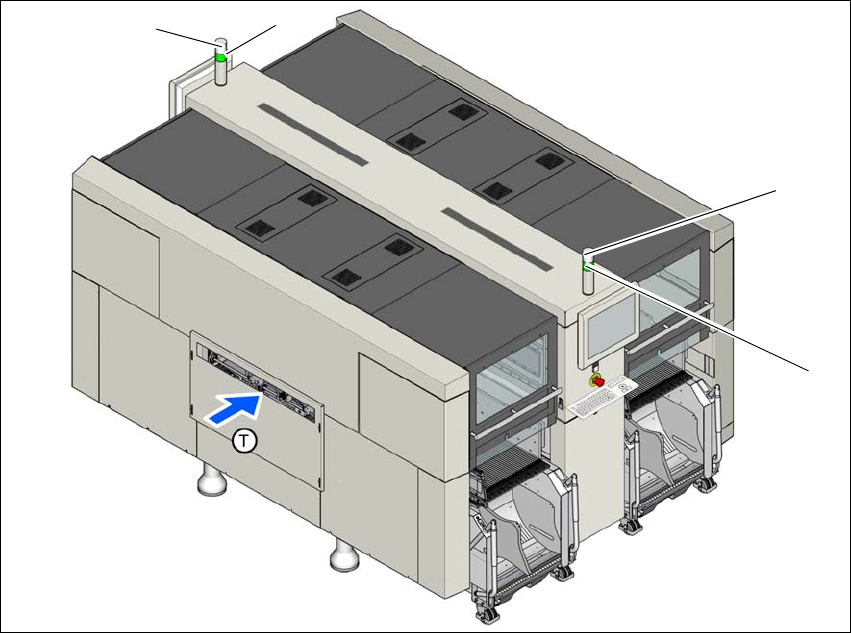

图 5.7 - 1 操作状态指示灯 （示例为 SIPLACE X2 S / X3 S / X4 S 型贴片机）
L1 白色指示灯，右侧
L2 绿色指示灯，右侧
L3 白色指示灯，左侧
L4 绿色指示灯，左侧
T PCB 传送方向
(L2)
(L1)
(L3)
(L4)
《用户手册》 SIPLACE X- 系列 5 贴片机上的作业
使用软件版本 706.1 SP1 或更新 10/2014 版 5.7 带警报器的指示灯
291
5.7.1.2 三色指示灯 （选装）

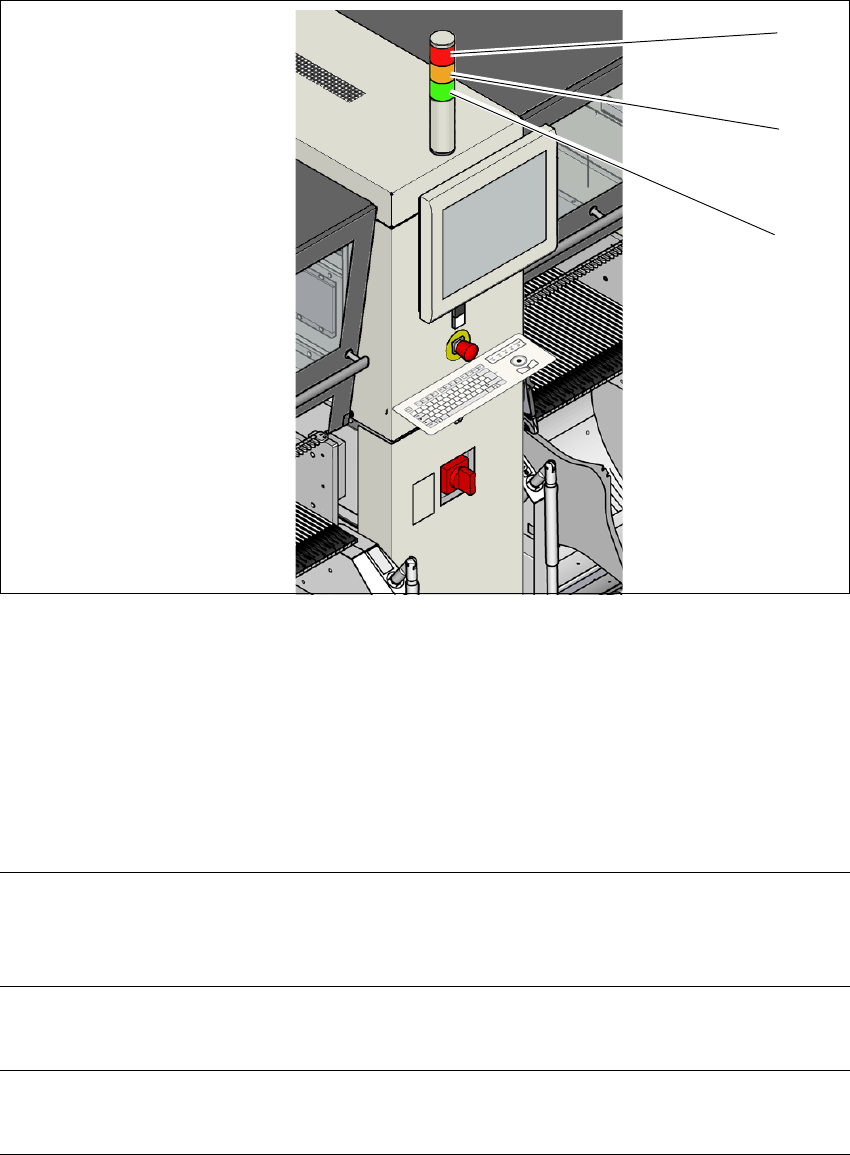

图 5.7 - 2 操作状态指示灯 （示例为 SIPLACE X2 S / X3 S / X4 S 型贴片机）
L1 红色指示灯
L2 黄色指示灯
L3 绿色指示灯
5.7.2 状态显示及其含义
T：5
(L2)
(L1)
(L3)
含义 贴片机一侧 状态 - 双色
（白 / 绿）
状态 - 三色
（红 / 黄 / 绿）
贴片机正在进行生产 两侧 白色：--
绿色：开
红色：关
黄色：关
绿色：开
贴片机输入端正等待印制板。 两侧 白色：--
绿色：700 - 700
红色：关
黄色：关
绿色：500 - 500
5 贴片机上的作业 《用户手册》 SIPLACE X- 系列
5.7 带警报器的指示灯 使用软件版本 706.1 SP1 或更新 10/2014 版
292
已通过 STOP （停止）按钮停
止了贴片机， 必须按下 START
（启动）按钮才能继续生产。
两侧 未配置 红色：关
黄色：关
绿色：500 - 500
基准点需要由操作员进行调
整。
两侧 白色：--
绿色：100 - 100
红色：关
黄色：500-500
绿色：关
贴片机正等待配方，或已收到
配方，正等待贴片机准备就
绪。
两侧 白色：--
绿色：100 - 100
红色：关
黄色：关
绿色：500 - 500
贴片机正在为生产进行准备
（检查吸嘴状态、供料器模块
识别）。
两侧 白色：--
绿色：100 - 100
红色：关
黄色：关
绿色：500 - 500
将使用备用拾取位置。 相应一侧 白色：100 -100
绿色：--
红色：关
黄色：开
绿色：开
需要从输出传送导轨取出一块
印制板 （例如进行检查）。
相应一侧 白色：500 -500
绿色：700 -700
红色：关
黄色：关
绿色：500 - 500
PCB 传送导轨被卡住 （后续的
贴片机在等待印制板）。
相应一侧 白色：--
绿色：700 -700
红色：关
黄色：关
绿色：500 - 500
具有相同元件的多个拾取位置
已被停用，但仍有多个拾取位
置可供使用。
相应一侧 白色：500 -500
绿色：--
红色：关
黄色：开
绿色：开
需要为至少一个拾取位置进行
设置验证。
相应一侧 白色：500 -500
绿色：--
红色：关
黄色：500 - 500
绿色：关
吸嘴设置未完成。 相应一侧 白色：500 -500
绿色：--
红色：关
黄色：开
绿色：开
最后一个可用的拾取位置正在
被使用，或者已经没有可拾取
元件的位置了。如果仍有其他
元件可以贴装，贴片机将继续
生产。
相应一侧 白色：100 -200
绿色：--
红色：关
黄色：开
绿色：开
拾取位置或浸渍模块的料量水
平低。
相应一侧 白色：100 -200
绿色：--
红色：关
黄色：开
绿色：开
含义 贴片机一侧 状态 - 双色
（白 / 绿）
状态 - 三色
（红 / 黄 / 绿）
