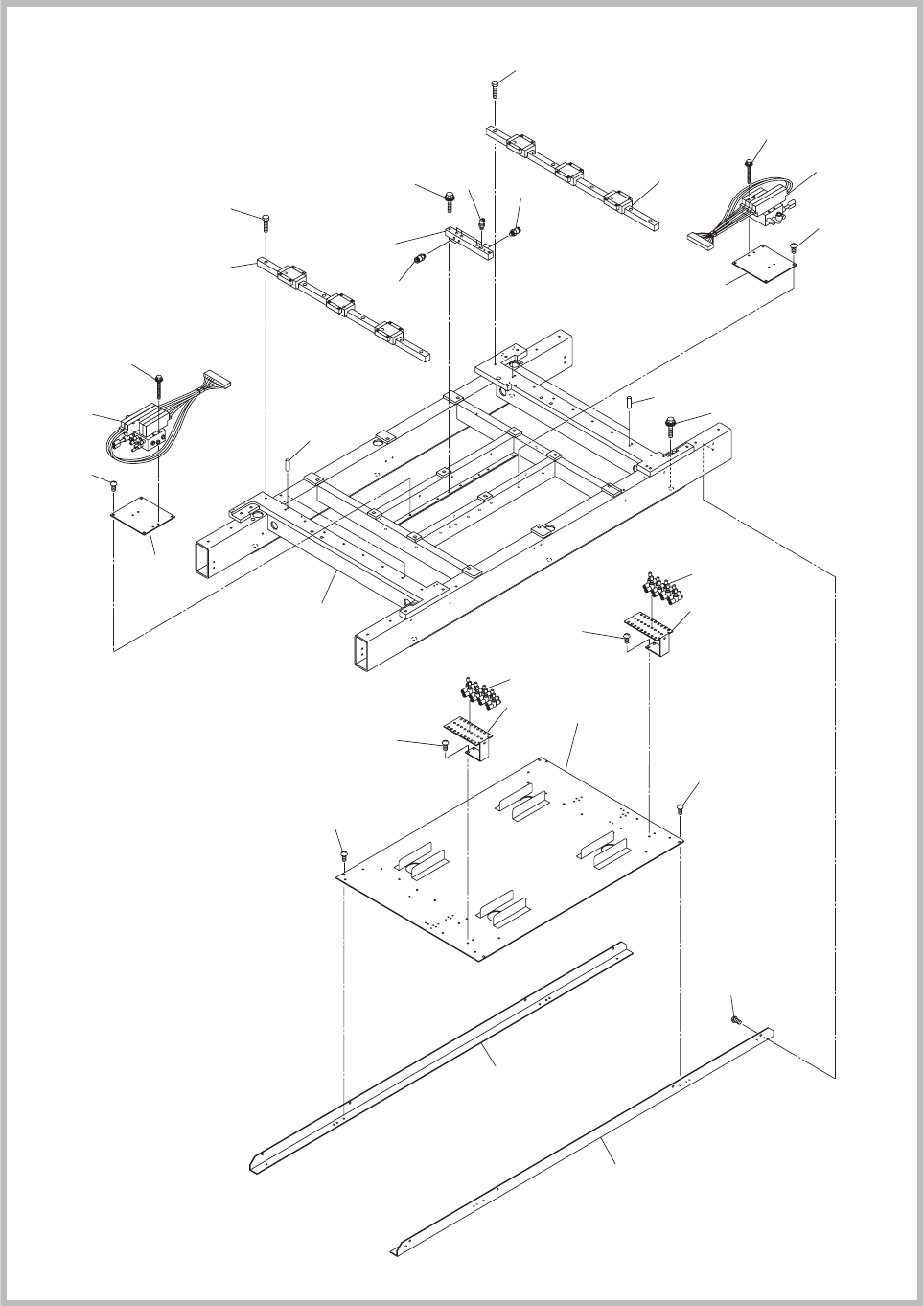

Fig. H1-3
ベース部
Base Section
1101-001
217
219
220
207
202
215
216
219
220
206
204
206
205
208
217
219
220
203
215
222
223
222
221
210
213
213
218
221
218
2
11
211
218
201
212
209
209
214
212
214
Fig. H1
デュアル搬送 (
Y
サイズ
250mm
対応 )
DUAL TRANSFER(FOR
Y SIZE 250mm)
Key No. PART No. PART NAME Q’ty
REMARKS
NOTE
201 0992C20D BASE 1 1099202202-001
202 222L0966 GUIDE_LINEAR 1 1099202202-002
203 222L0967 GUIDE_LINEAR 1 1099202202-003
204 0948C416 BLOCK 1 1099202202-004
205 226B0002 GREASE_NIPPLE 4 1099202202-005
206 225F0566 PIPE_FITTINGS 4 1099202202-006
207 09482500 ASSY_VALVE 1 1099202202-007
208 09482501 ASSY_VALVE 1 1099202202-008
209 225B0616 AIR_LINE_EQPT 16 1099202202-009
210 211DE762 PLATE 1 1099202202-010
211 211FD928 BRACKET 2 1099202202-011
212 211DE271 PLATE 2 1099202202-012
213 0948C20F BRACKET 2 1099202202-013
214 221DA062 MACHINE_SCREW 8 1099202202-014
215 221AA020 ROHS_HEX-SCT 18 1099202202-015
216 221AA022 ROHS_HEX-SCT 2 1099202202-016
217 221AA024 ROHS_HEX-SCT 8 1099202202-017
218 221DA207 MACHINE_SCREW 12 1099202202-018
219 221HA004 WASHER 10 1099202202-019
220 221HA104 WASHER 10 1099202202-020
221 221AA101 ROHS_HEX-SCT 4 1099202202-021
222 216E1441 PIN_LOCATE 13 1099202202-022
223 221AA096 ROHS_HEX-SCT 6 1099202202-023
Fig. H1
1101-001
Fig. H1-3
GS-CU300

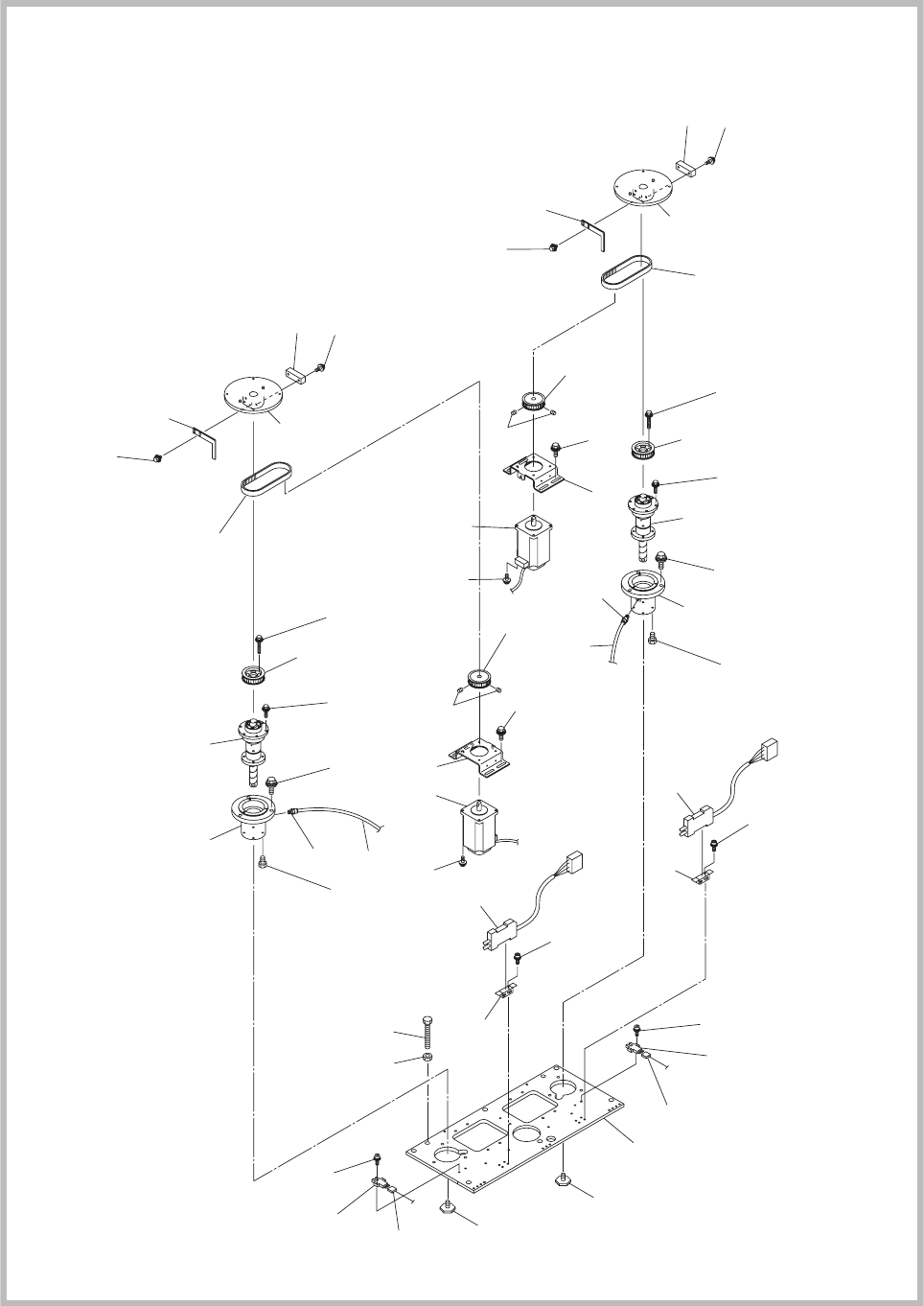

Fig. H1-4
バックアップベース１
Back-Up Base 1
1101-001
339
338
312
313
319
327
332
323
328
333
317
310
310
307
308
305
307
308
305
341
313
314
316
315
316
306
306
301
319
327
332
331
327
332
331
327
332
323
328
340
322
328
333
325
330
334
320
323
328
333
323
328
340
322
328
333
325
330
334
320
333
328
321
302
303
336
329
324
337
304
318
317
309
318
309
337
336
329
324
333
328
321
332
327
326
332
327
326
304
303
335
335
302
113
113
Fig. H1
デュアル搬送 (
Y
サイズ
250mm
対応 )
DUAL TRANSFER(FOR
Y SIZE 250mm)
