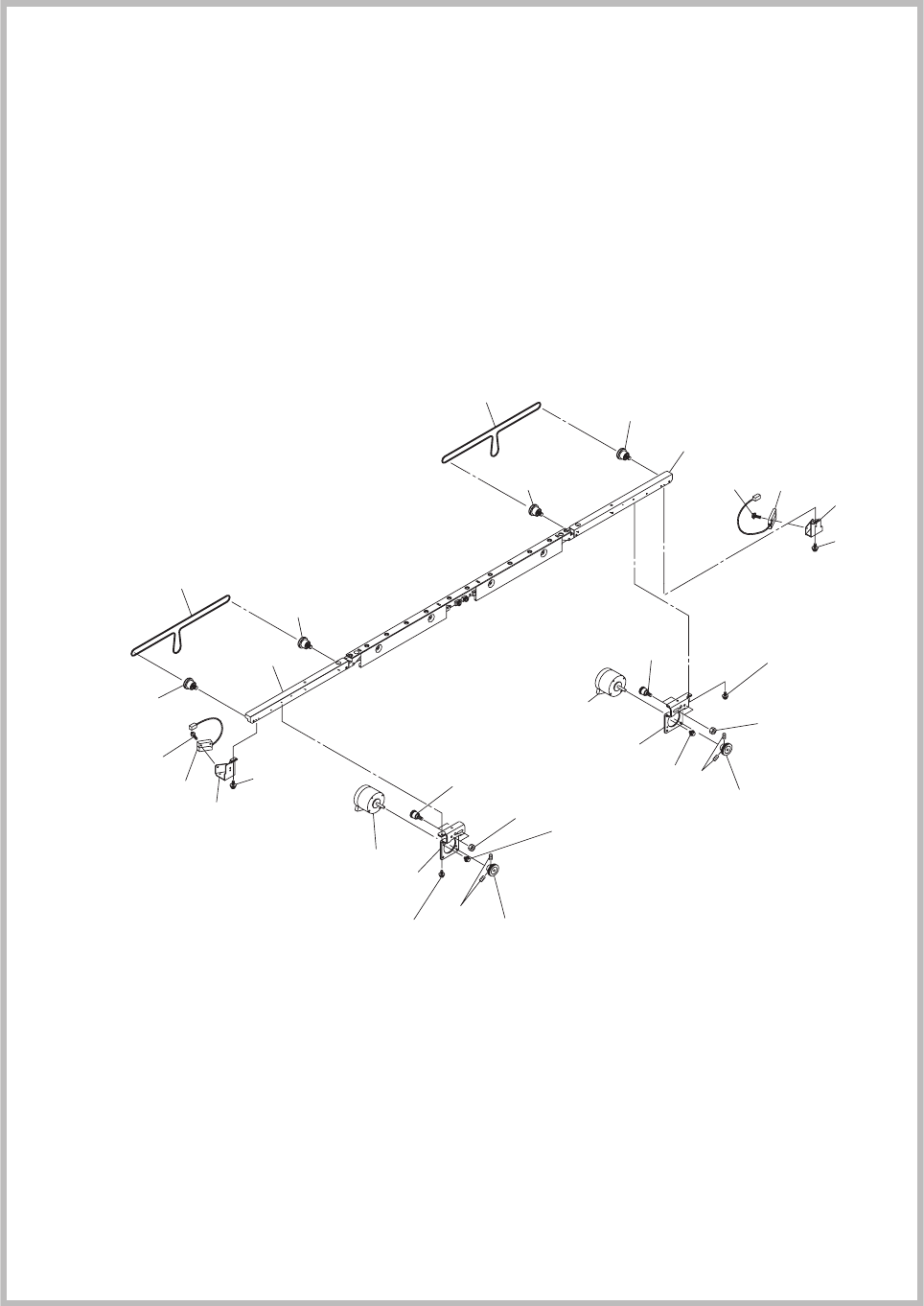

Fig. H1-14 可動シュート A2 Movable Chute A2 1 101-001 D20 D14 D15 D23 D17 D18 D16 D24 D22 D21 D17 D18 D16 D07 D05 D01 D03 D06 D08 D04 D04 D04 D24 D22 D21 D06 D04 D07 D13 D03 D02 D23 D15 D14 D20 D05 D17 D18 D16 D09 D17 D18 D19 …
Key No. PART No. PART NAME Q’ty
REMARKS
NOTE
C01 0948C104 CHUTE13 1 109480210D-001
C02 223Q0663 PULLEY_TIMING 2 109480210D-002
C03 211DE892 PLATE 1 109480210D-003
C04 211FD787 BRACKET 1 109480210D-004
C05 211FD788 BRACKET 1 109480210D-005
C06 211FD789 BRACKET 1 109480210D-006
C07 211FD790 BRACKET 1 109480210D-007
C08 226A0144 SEAL 8 109480210D-008
C09 213A1378 SHAFT 8 109480210D-009
C10 226A0074 SEAL 8 109480210D-010
C11 226A0001 SEAL 8 109480210D-011
C12 216Q0044 BUSH_LOCATE 8 109480210D-012
C13 222C0133 GUIDE_SLIDE 8 109480210D-013
C14 23G00315 SENSOR_PELEC 2 109480210D-014
C15 211FE867 BRACKET 1 109480210D-015
C16 211FE871 BRACKET 1 109480210D-016
C17 211E1117 SPACER 10 109480210D-017
C18 222M1297 SPRING_COMP 8 109480210D-018
C19 225F0421 PIPE_FITTINGS 12 109480210D-019
C20 225F0330 PIPE_FITTINGS 6 109480210D-020
C21 225F0240 PIPE_FITTINGS 2 109480210D-021
C22 0948C415 FCOVER 1 109480210D-022
C23 0948C41A FCOVER2 1 109480210D-023
C24 221A0431 BOLT_HEX-SCT 12 109480210D-024
C25 221A0443 BOLT_HEX-SCT 8 109480210D-025
C26 221CA001 SET_SCREW 10 109480210D-026
C27 221C2001 SET SCREW 8 109480210D-027
C28 221DA106 MACHINE_SCREW 8 109480210D-028
C29 221DA102 MACHINE_SCREW 4 109480210D-029
Fig. H1
1101-001
Fig. H1-13
GS-CU300
Fig. H1-14
可動シュート
A2
Movable Chute A2
1101-001
D20
D14
D15
D23
D17
D18
D16
D24
D22
D21
D17
D18
D16
D07
D05
D01
D03
D06
D08
D04
D04
D04
D24
D22
D21
D06
D04
D07
D13
D03
D02
D23
D15
D14
D20
D05
D17
D18
D16
D09
D17
D18
D19
D12
D18
D17
D19
D17
D18
D16
D11
D10
Fig. H1
デュアル搬送 (
Y
サイズ
250mm
対応 )
DUAL TRANSFER(FOR
Y SIZE 250mm)
Key No. PART No. PART NAME Q’ty
REMARKS
NOTE
D01 0948C108 CHUTE2KL 1 109480210G-001
D02 0948C109 CHUTE2KR 1 109480210G-002
D03 4M140178 MOTOR_STEPPING 2 109480210G-003
D04 223Q0663 PULLEY_TIMING 4 109480210G-004
D05 223Q0749 PULLEY_TIMING 2 109480210G-005
D06 223M0059 PULLEY_FLAT 4 109480210G-006
D07 223L0384 BELT_TIMING 2 109480210G-007
D08 0948C417 MBRACKET(2L) 1 109480210G-008
D09 0917C40Q RSENSORBRACKET 1 109480210G-009
D10 0917C40P LSENSORBRACKET 1 109480210G-010
D11 0948250G ASSY_SENSOR 1 109480210G-011
D12 0948250J ASSY_SENSOR 1 109480210G-012
D13 0948C418 MBRACKET(2R) 1 109480210G-013
D14 221HA005 WASHER 4 109480210G-014
D15 221HA105 WASHER 4 109480210G-015
D16 221AA006 ROHS_HEX-SCT 8 109480210G-016
D17 221HA003 WASHER 12 109480210G-017
D18 221HA103 WASHER 12 109480210G-018
D19 221DA013 MACHINE_SCREW 4 109480210G-019
D20 221CA005 SET_SCREW 4 109480210G-020
D21 221AA017 ROHS_HEX-SCT 4 109480210G-021
D22 221HA104 WASHER 4 109480210G-022
D23 221FA009 NUT_HEX 4 109480210G-023
D24 221HA004 WASHER 4 109480210G-024
Fig. H1
1101-001
Fig. H1-14
GS-CU300
