P-324-001e - 第59页
Key No. P AR T No. P AR T NAME Q’ty REMARKS NOTE E01 0948C105 CHUTE2K 1 10948021 10-001 E02 223Q0663 PULLEY_TIMING 2 10948021 10-002 E03 21 1DE892 PLA TE 1 10948021 10-003 E04 0917C107 BRACKET21 1 10948021 10-004 E05 091…

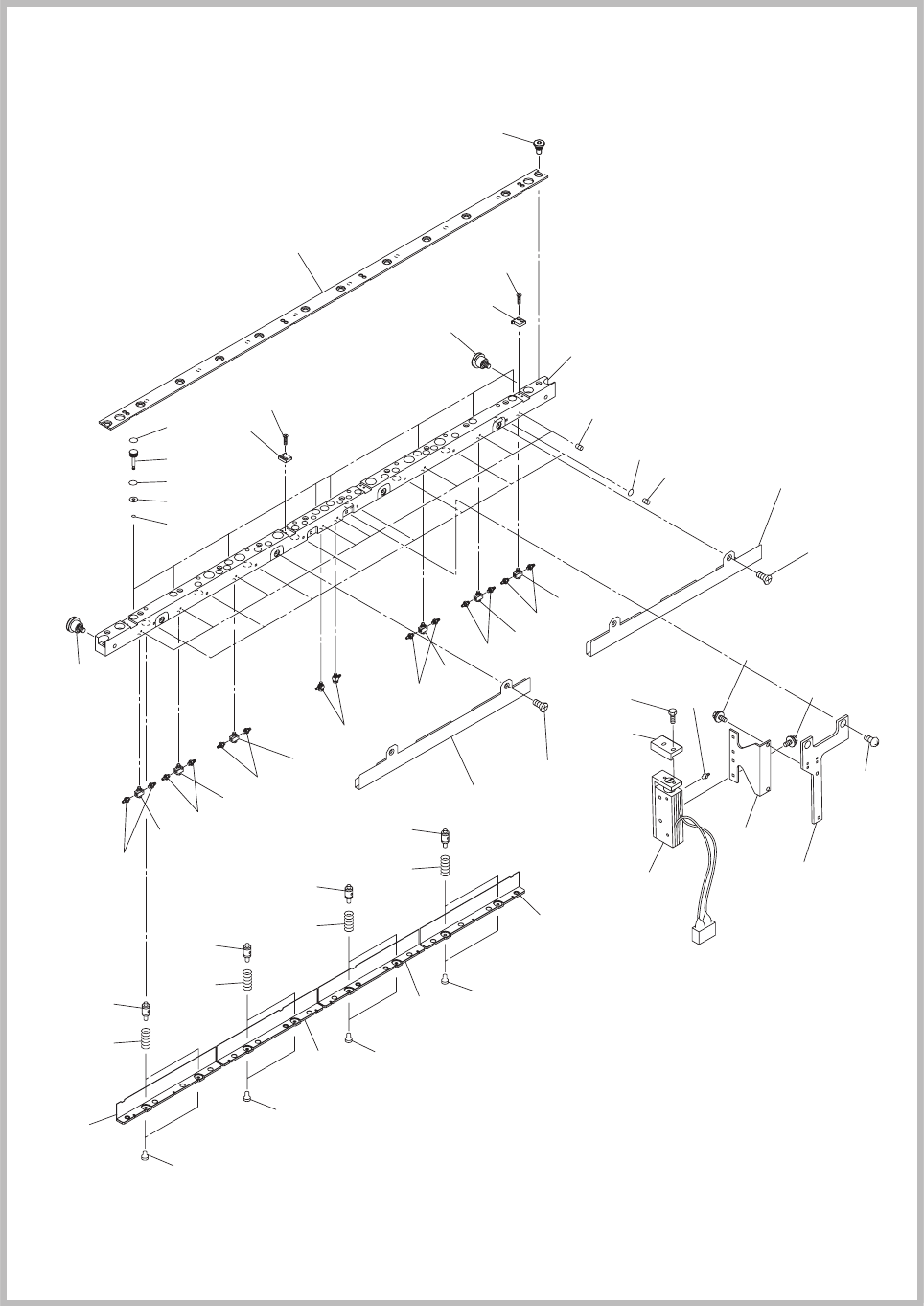

Fig. H1-15
可動シュート
B2
Movable Chute B2
1101-001
E27
E27
E27
E27
E07
E05
E04
E16
E36
E13
E16
E13
E16
E13
E16
E13
E18
E18
E18
E18
E18
E19
E17
E17
E17
E17
E17
E17
E02
E10
E 1 1
E09
E12
E08
E03
E02
E01
E29
E06
E14
E15
E28
E22
E20
E19
E21
E35
E23
E33
E31
E34
E34
E24
E25
E31
E24
E25
E32
E14
E30
E30
E18
E26
Fig. H1
デュアル搬送 (
Y
サイズ
250mm
対応 )
DUAL TRANSFER(FOR
Y SIZE 250mm)
Key No. PART No. PART NAME Q’ty
REMARKS
NOTE
E01 0948C105 CHUTE2K 1 1094802110-001
E02 223Q0663 PULLEY_TIMING 2 1094802110-002
E03 211DE892 PLATE 1 1094802110-003
E04 0917C107 BRACKET21 1 1094802110-004
E05 0917C108 BRACKET22 1 1094802110-005
E06 0917C109 BRACKET23 1 1094802110-006
E07 0917C10A BRACKET24 1 1094802110-007
E08 226A0144 SEAL 8 1094802110-008
E09 213A1378 SHAFT 8 1094802110-009
E10 226A0074 SEAL 8 1094802110-010
E11 226A0001 SEAL 8 1094802110-011
E12 216Q0044 BUSH_LOCATE 8 1094802110-012
E13 222C0133 GUIDE_SLIDE 8 1094802110-013
E14 23G00316 SENSOR_PELEC 2 1094802110-014
E15 211E1117 SPACER 8 1094802110-015
E16 222M1297 SPRING_COMP 8 1094802110-016
E17 225F0421 PIPE_FITTINGS 12 1094802110-017
E18 225F0330 PIPE_FITTINGS 6 1094802110-018
E19 225F0240 PIPE_FITTINGS 4 1094802110-019
E20 0948250B ASSY_CYLINDER 1 1094802110-020
E21 211G5843 BLOCK 1 1094802110-021
E22 211FE750 BRACKET 1 1094802110-022
E23 211FE532 BRACKET 1 1094802110-023
E24 221HA104 WASHER 4 1094802110-024
E25 221HA004 WASHER 4 1094802110-025
E26 221A0431 BOLT_HEX-SCT 12 1094802110-026
E27 221A0443 BOLT_HEX-SCT 8 1094802110-027
E28 221CA001 SET_SCREW 8 1094802110-028
E29 221C2001 SET SCREW 8 1094802110-029
E30 221DA102 MACHINE_SCREW 4 1094802110-030
E31 221AA016 ROHS_HEX-SCT 4 1094802110-031
E32 221AA006 ROHS_HEX-SCT 2 1094802110-032
E33 221DA114 MACHINE_SCREW 2 1094802110-033
E34 221DA106 MACHINE_SCREW 4 1094802110-034
E35 0948C10J CHUTE_COVER_1L 1 1094802110-035
E36 0948C10K CHUTE_COVER_1R 1 1094802110-036
Fig. H1
1101-001
Fig. H1-15
GS-CU300

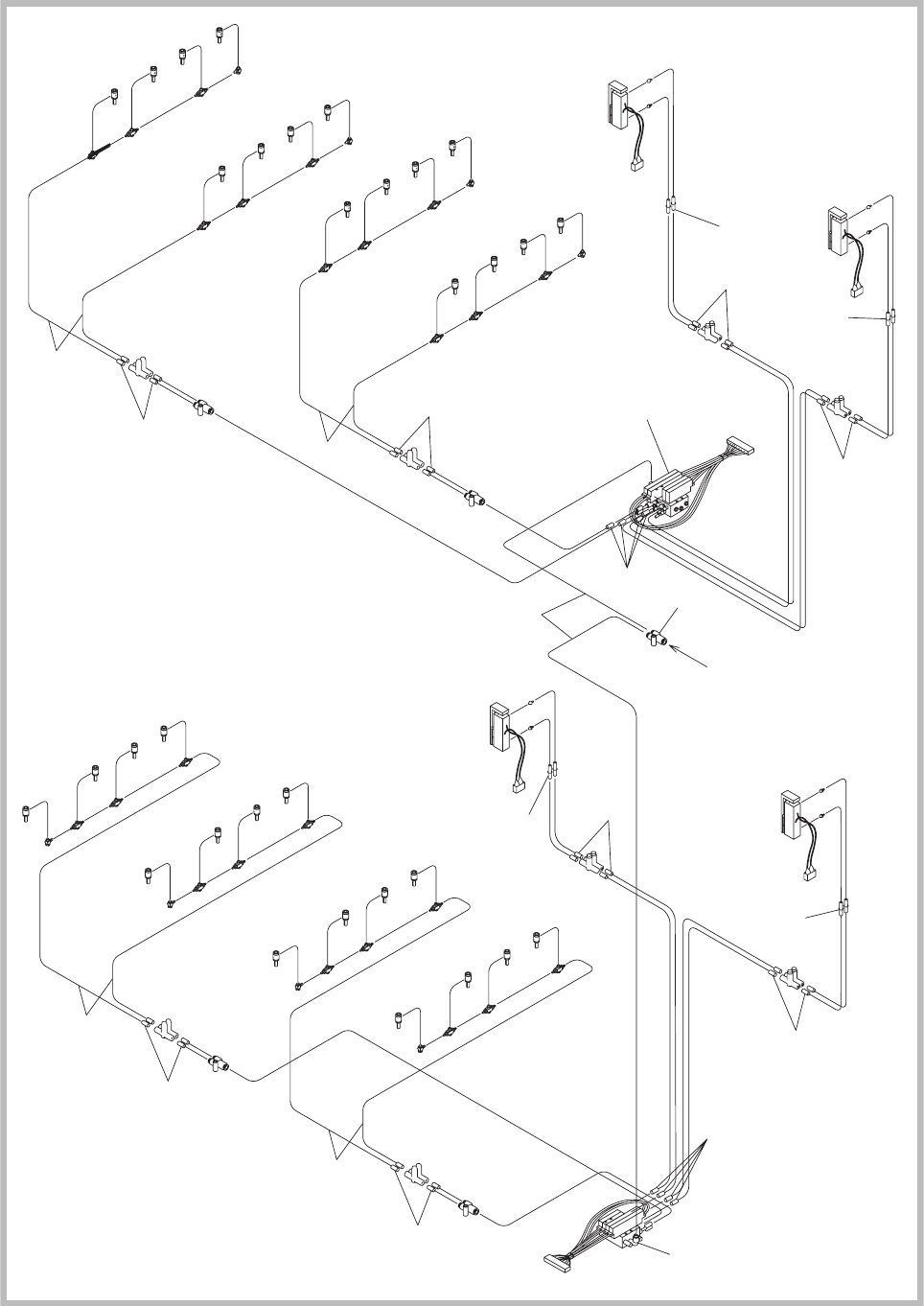

Fig. H1-16
エア配管
Air Piping
1101-001
F04
From Main Body
PCB Stoper (BR)
F03
F03
PCB Stoper (BL)
F03
PCB Stoper (AL)
F03
PCB Stoper (AR)
See Fig. H1-3
Key No.208
See Fig. H1-3
Key No.207
PCB Z Clump(BL)
F01
PCB Z Clump(AL)
F01
PCB Z Clump(BR)
F01
PCB Z Clump(AR)
F01
F02
F05
F05
F05
F05
F05
F05
F05
F05
F05
F05
Fig. H1
デュアル搬送 (
Y
サイズ
250mm
対応 )
DUAL TRANSFER(FOR
Y SIZE 250mm)
