第 1 页, 共 4 页 特 点 和 优 势 可 实 现 更 大 的 点 胶 面 积( 4 2 3 × 4 5 8毫 米)， 是 大 尺 寸 基 板 和 双 阀 点 胶 的 理 想 选 择 测 距 激 光 高 度 感 应 器 能 完 成 快 速 、 非 接 触 式 点 胶 高 度 的 测 量 升 级 版 软 件 的 数 字 视 觉 识 别 系 统 用 于 效 果 更 佳 的 对 照 图 像 捕 捉 专 利 型 工 艺 校 准 喷 射( …
第 1 页, 共 4 页
特点和优势
可实现更大的点胶面积(423×458毫米)，是
大尺寸基板和双阀点胶的理想选择
测距激光高度感应器能完成快速、非接触式
点胶高度的测量
升级版软件的数字视觉识别系统用于效果更
佳的对照图像捕捉
专利型工艺校准喷射(CPJ)工艺控制可实现
胶体粘度的自动补偿并确保更高良品率
可实现更大的点胶面积(423×458毫米)，是
大尺寸基板和双阀点胶的理想选择
测距激光高度感应器能完成快速、非接触式
点胶高度的测量
升级版软件的数字视觉识别系统用于效果更
佳的对照图像捕捉
专利型工艺校准喷射(CPJ)工艺控制可实现
胶体粘度的自动补偿并确保更高良品率
特点和优势
一如既往的好品质和高价值
Quantum 系列是一套为要求最高品质及价值的客户提供的具有高成本效率的点胶方案，可用于中高复杂度
的点胶应用。
客户采用Quantum系统后，再也不必为购买费用和高品质点胶能力的取舍而头痛。
作为以电子装配喷射式点胶公司起家的公司，Nordson ASYMTEK公司在平
台的总系统解决方案专业知识及其点胶技术确保了品质、速度、灵活度，并实现了较低拥有成本。
Quantum系统具备先进工艺管理特点，包括胶体重量测量天平、专利的流量监测系统(MFC) /工
艺校准喷射(CPJ)闭环工艺控制、测距激光高度感应器、具备升级版基准图像处理功能的数字视觉识别系
统、可编程基板热性能。
从最初工艺开发到全面生产，用户将始终得到我们全球范围内工程经验、应用开发和
技术服务网络的支持。
数十年点胶专有技术上的优势:
更高价值:
从始至终的客户服务:

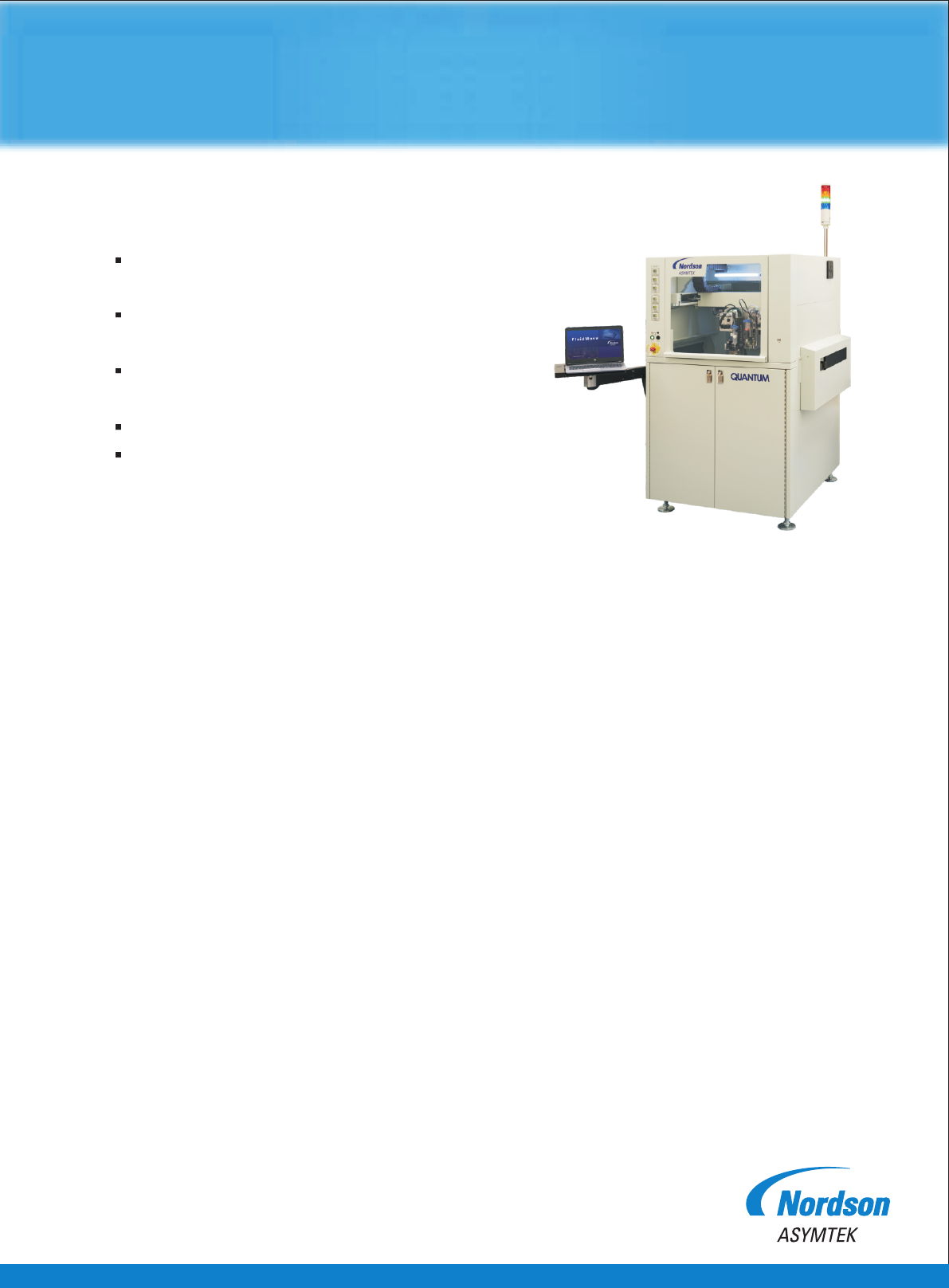

Quantum Q-6800系列
先进
工艺控制自动胶体点胶系统
®
Quantum Q-6800系列特性
具备Nordson ASYMTEK公司点胶阀技术的Quantum点胶器提供了一种可靠、高成本效益的解决方案，满
足了在胶体点胶上的许多高要求，用于 PCBA、SMT和其他电子装配应用。
推荐用于：
o CSP、BGA和板级底充胶
o 表面贴装粘合剂
o 角落及边缘粘合
o 围坝填充
o
o 导电环氧树脂
o 外壳组装
o 更大基板尺寸
灌封和封装
在 Nordson ASYMTEK 我们会提供整套服务，包括：
技术+工艺能力+全球支持
，
®

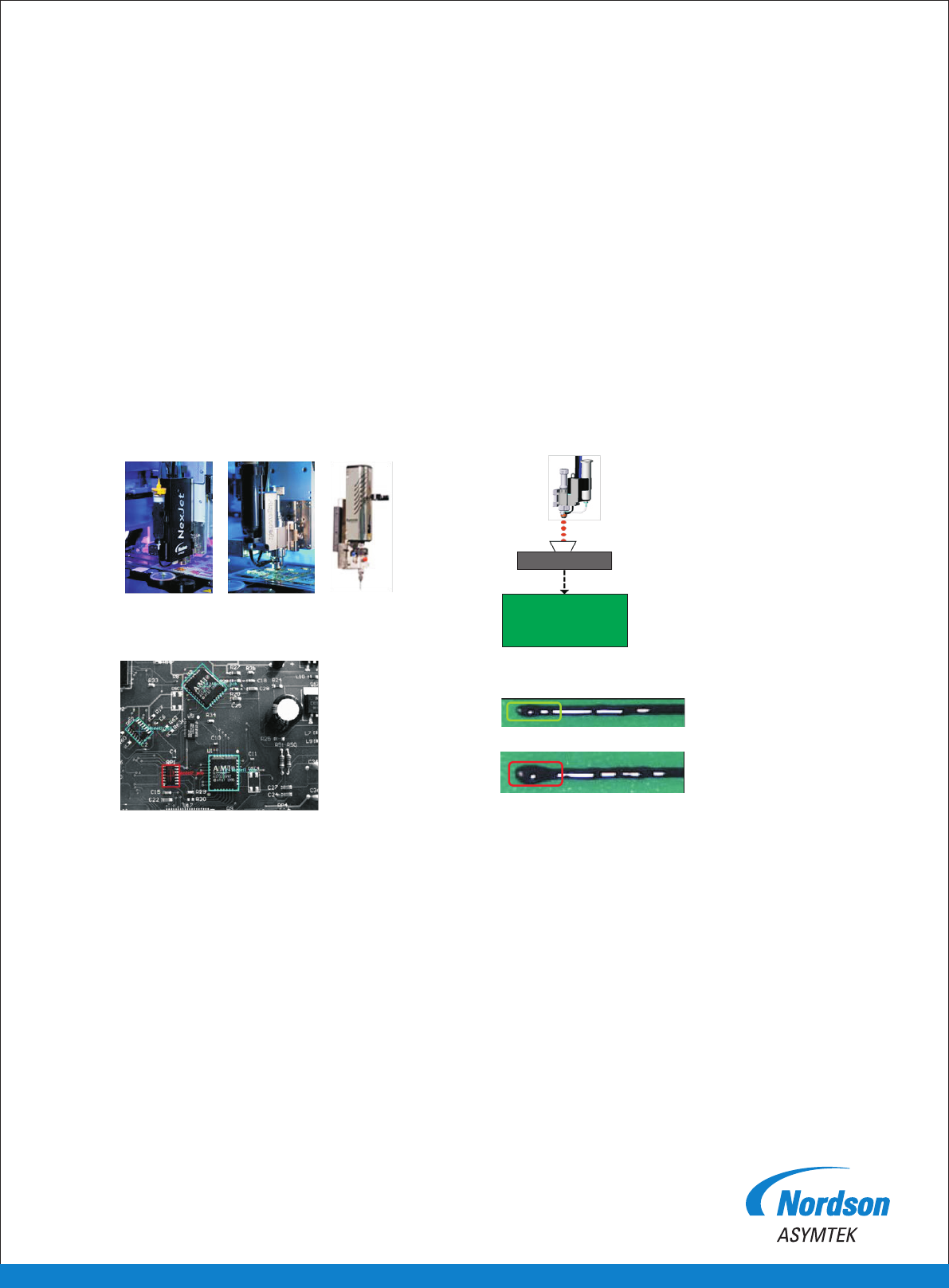

NexJet 8
喷胶系统
®
DispenseJet
喷头
®
Heli-flow
螺旋泵
专利的流量监测系统(MFC)和工
艺校 准 喷射(CPJ)确保，在生产
过程中，从始至终每个部位的材
料点胶量均正确无误。
数字视觉识别系统易于利
用强大视觉识别算法，即
使在目标图像的尺寸、对
照或旋转方式不同时，也
能快速找到和教会基准。
动态点胶控制(DDC)系统使点
胶速度更快，但并不损害点胶
生产线质量。
CPJ 工艺控制自
动喷胶重量补偿
重量天平
有 DDC
无 DDC
Nordson ASYMTEK点胶阀在品质、灵活性、
较低拥有成本上具有优势
测距激光高度感应器
校准标准
数字视觉识别系统
带CPJ/MFC的重量测量天平
支持单阀
标准特性
支持双阀
双轨配置
TM
Fids-on-the-Fly 软件
前加热平台和后加热平台
SECS/GEM接口
可选特性
请马上联系Nordson ASYMTEK公司，我们将以专业知识为您服务!
美国加利福尼亚州卡尔斯班市西洛克大街 2747 号 邮编: 92010-6603
www.nordsonasymtek.com | info@nordsonasymtek.com
,
第 2 页, 共 4 页
®
Quantum Q-6800系列规格亮点
423×458毫米(16.7×18.0英寸)，单点胶阀与影像识别，及高度探测补偿校正
(1)
可联系工厂获取关于其他传输距离、基板/载具尺寸兼容性的信息
(2)
系统重量大小取决于配置
(1)
点胶区域 (X-Y)
基板/载具最大长度:
基板/载具最小长度:
基板/载具最大长度:
基板/载具最小宽度:
基板/载具最大厚度:
(1)
基板传输
系统尺寸和重量
系统覆盖区:
(2)
系统重量 :
兼容标准
SEMI-S2; SEMI-S8; SMEMA; CE
单平台: 600毫米(23.6 英寸)；
三平台: 320毫米(12.6英寸)
25毫米(0.98 英寸)
单轨: 520毫米(20.4英寸)；
双轨: 最大至220毫米(8.6英寸)
25毫米(0.98英寸)
12毫米(0.5英寸)
1100×1241毫米(43.3×48.8英寸)
435-490千克(960-1080磅)

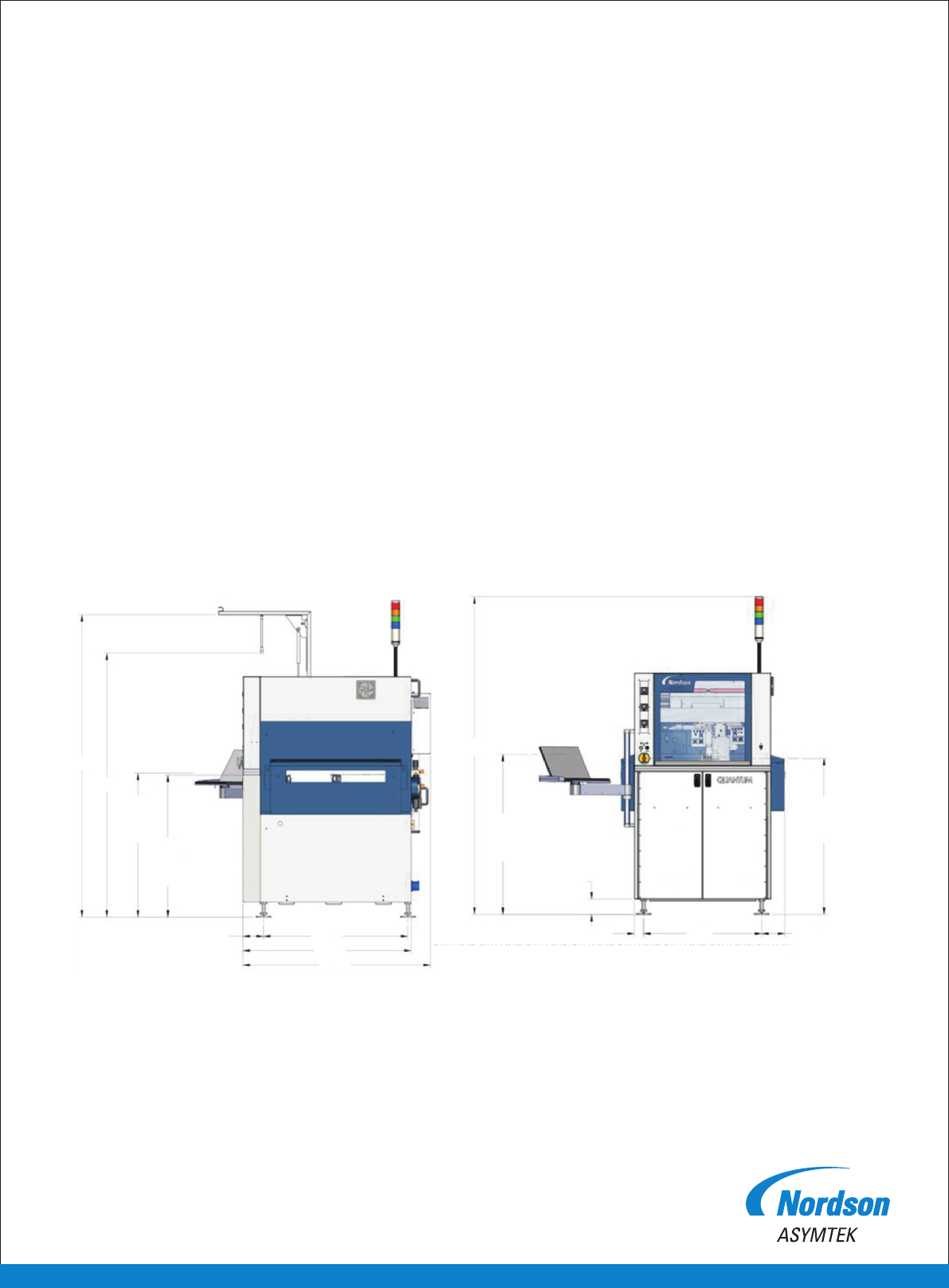

侧面图 (毫米)
2009
1754
957
944
136
956
1114
1214
计算机
高度
通过线
正面图 (毫米)
2104
1060
102
1034
62
791
155
平板
支撑脚
前EMO
传送系统端
