Betriebsanleitung SIPLACE X-Serie Technische Daten des Automaten Ab Softwareversion SR.70x.xx A usgabe 01/2011 Abmessungen und Gewicht 117 3.3.4.4 Rangierabst and des BE-W agens am X2-Automaten 3 3 Abb. 3.3 - 9 Rangierab…
Technische Daten des Automaten Betriebsanleitung SIPLACE X-Serie
Abmessungen und Gewicht Ab Softwareversion SR.70x.xx Ausgabe 01/2011
116
3.3.4.3 Rangierabstand des BE-Wagens am X3-Automaten
3
3
Abb. 3.3 - 8 Rangierabstand des BE-Wagens am X3-Automaten
Der Rangierabstand R des BE-Wagens am X3-Automaten beträgt
– an den Stellplätzen 1, 3 und 4
750 mm bei nach unten geklappten Griffen bzw.
1050 mm bei nach oben geklappten Griffen,
– an Stellplatz 2
600 mm bei nach unten geklappten Griffen bzw.
900 mm bei nach oben geklappten Griffen.
Betriebsanleitung SIPLACE X-Serie Technische Daten des Automaten
Ab Softwareversion SR.70x.xx Ausgabe 01/2011 Abmessungen und Gewicht
117
3.3.4.4 Rangierabstand des BE-Wagens am X2-Automaten
3
3

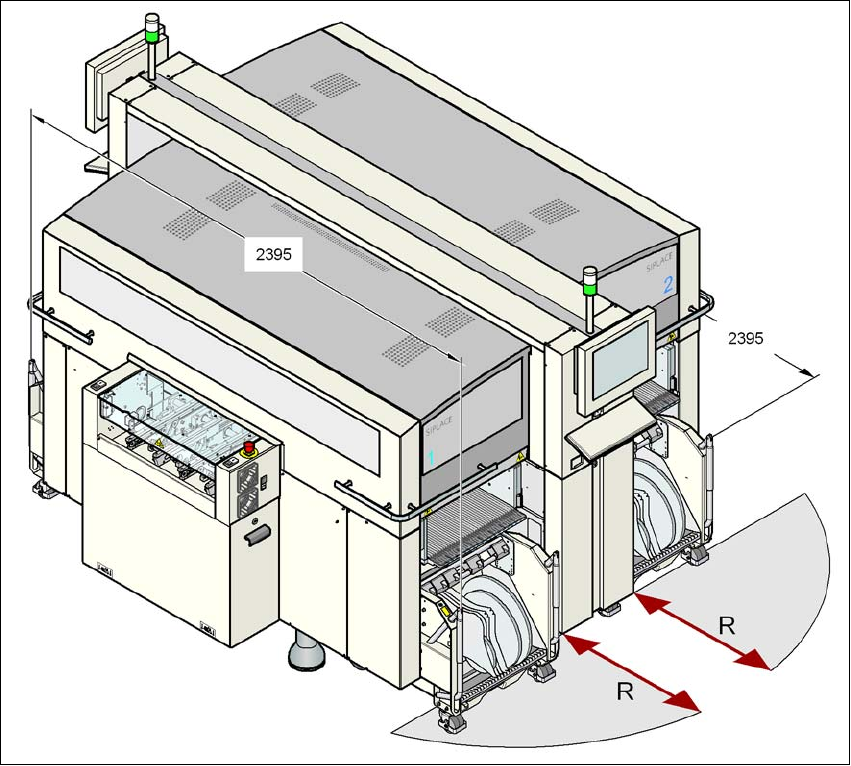

Abb. 3.3 - 9 Rangierabstand des BE-Wagens am X2-Automaten
Der Rangierabstand R des BE-Wagens am X2-Automaten beträgt:
– an den Stellplätzen 2 und 4
600 mm bei nach unten geklappten Griffen bzw.
900 mm bei nach oben geklappten Griffen
– an den Stellplätzen 1 und 3
750 mm bei nach unten geklappten Griffen bzw.
1050 mm bei nach oben geklappten Griffen.
Technische Daten des Automaten Betriebsanleitung SIPLACE X-Serie
Abmessungen und Gewicht Ab Softwareversion SR.70x.xx Ausgabe 01/2011
118
3.3.5 Schwerpunkt
3
3
3

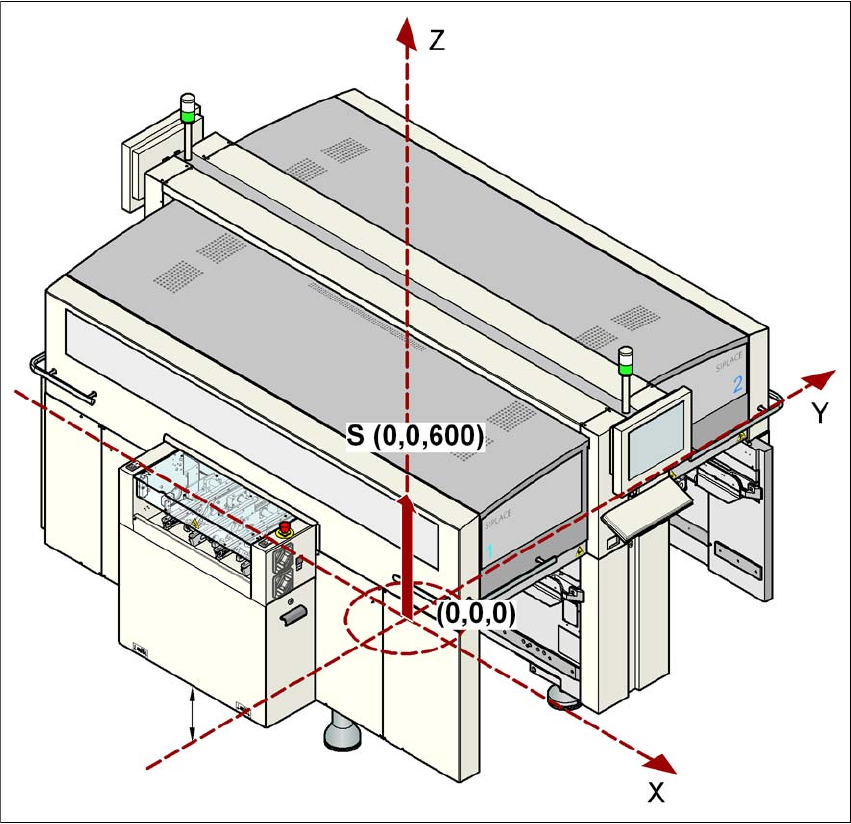

Abb. 3.3 - 10 Schwerpunkt der X-Serie Automaten in Millimeter
3
X-Koordinate 0 mm
Y-Koordinate 0 mm
Z-Koordinate 600 mm Höhe
Diese Schwerpunktkoordinaten gelten für den Automaten bei einer LP-Transporthöhe von
830 mm.
