Betriebsanleitung SIPLACE X-Serie Technische Daten des Automaten
Ab Softwareversion SR.70x.xx Ausgabe 01/2011 Baugruppenübersichten
119
3.4 Baugruppenübersichten
3.4.1 Baugruppenübersicht SIPLACE X4I
3
3

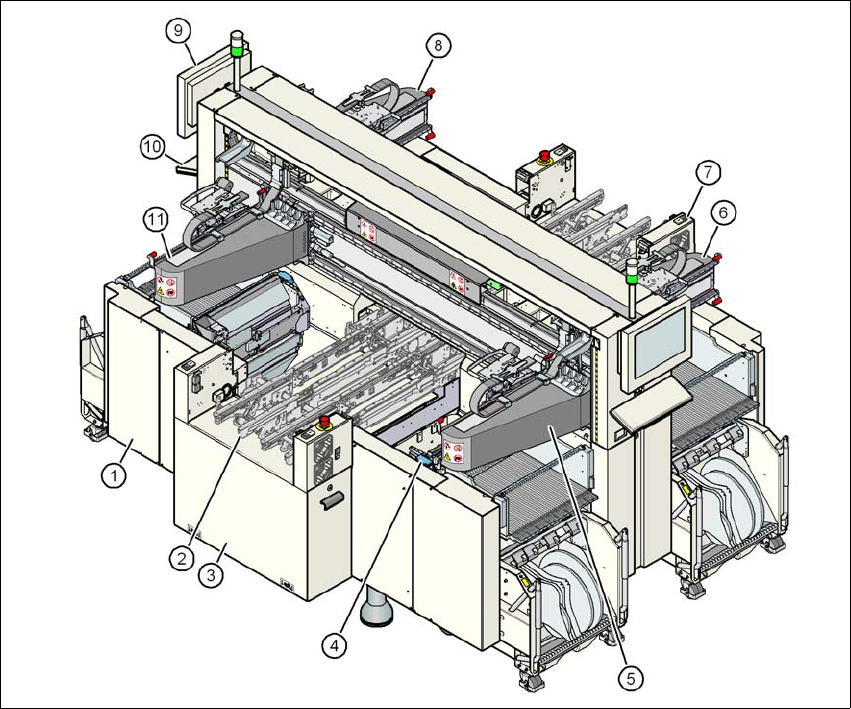

Abb. 3.4 - 1 X4I-Automat - Baugruppenübersicht
(1) Maschinenrahmen
(2) Leiterplattentransport (flexibler Doppeltransport)
(3) Anbausatz auf der LP-Eingabeseite
(4) BE-Wagen-Einzugsvorrichtung, Gurtschneidgerät, Leergurtleitkanal (4x)
(5) Portal 1 mit Bestückkopf
(6) Portal 2 mit Bestückkopf
(7) Anbausatz auf der LP-Ausgabeseite
(8) Portal 3 mit Bestückkopf
(9) Monitor (2x)
(10) Tastatur (2x)
(11) Portal 4 mit Bestückkopf
Technische Daten des Automaten Betriebsanleitung SIPLACE X-Serie
Baugruppenübersichten Ab Softwareversion SR.70x.xx Ausgabe 01/2011
120
3.4.2 Baugruppenübersicht SIPLACE X4
3
Abb. 3.4 - 2 X4-Automat - Baugruppenübersicht
(1) Maschinenrahmen
(2) Leiterplattentransport (flexibler Doppeltransport)
(3) Anbausatz auf der LP-Eingabeseite
(4) BE-Wagen-Einzugsvorrichtung, Gurtschneidgerät, Leergurtleitkanal (4x)
(5) Portal 1 mit Bestückkopf
(6) Portal 2 mit Bestückkopf
(7) Anbausatz auf der LP-Ausgabeseite
(8) Portal 3 mit Bestückkopf
(9) Monitor (2x)
(10) Tastatur (2x)
(11) Portal 4 mit Bestückkopf
Betriebsanleitung SIPLACE X-Serie Technische Daten des Automaten
Ab Softwareversion SR.70x.xx Ausgabe 01/2011 Baugruppenübersichten
121
3.4.3 Baugruppenübersicht SIPLACE X3
3

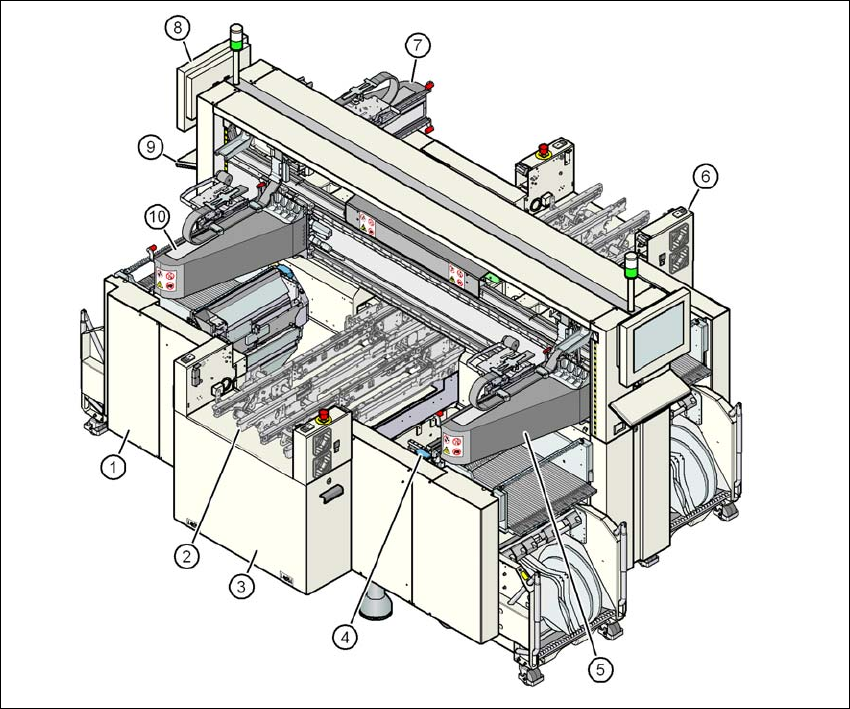

Abb. 3.4 - 3 X3-Automat - Baugruppenübersicht
(1) Maschinenrahmen
(2) Leiterplattentransport (flexibler Doppeltransport)
(3) Anbausatz auf der LP-Eingabeseite
(4) BE-Wagen-Einzugsvorrichtung, Gurtschneidgerät, Leergurtleitkanal (4x)
(5) Portal 1 mit Bestückkopf
(6) Anbausatz auf der LP-Ausgabeseite
(7) Portal 3 mit Bestückkopf
(8) Monitor (2x)
(9) Tastatur (2x)
(10) Portal 4 mit Bestückkopf
