3.5.2.7 MultiStar im gemischten Modus
In diesem Modus werden kleine bis mittelgroße Bauelemente verarbeitet.
3
Abb. 3.5 - 7 MultiStar - gemischter Modus
K_BE Kleines Bauelement, siehe Tabelle 3.5 - 1, Seite 131
M_BE_1 Mittelgroßes BE, Typ 1 (siehe Tabelle 3.5 - 1, Seite 131)
M_BE_2 Mittelgroßes BE, Typ 2 (siehe Tabelle 3.5 - 1
, Seite 131)
Typ 30/38 BE-Kamera, Typ 30 oder Typ 38
Typ 33 Stationäre BE-Kamera, Typ 33
1...8 Reihenfolge der aufgenommenen Bauelemente
1 ... 12 Reihenfolge der aufgenommenen Bauelemente
3
Benachbarte Segmente des CPP-Kopfes können keine Bauelemente des Typs M_BE_2 aufneh-
men, wenn die Diagonale des mittelgroßen BE, Typ 2 (M_BE_2) länger als 39,8 mm ist.
Typ 30/38 Typ 30/38
Typ 33 Typ 33
K_BE
M_BE_2
M_BE_1
K_BE
Technische Daten des Automaten Betriebsanleitung SIPLACE X-Serie
Bestückkopf Ab Softwareversion SR.70x.xx Ausgabe 01/2011
134
3.5.2.8 MultiStar im erweiterten Pick&Place-Modus
In diesem Modus kann der MultiStar das gesamte BE-Spektrum von 01005 bis 50 x 40 mm² be-
stücken. Das große Bauelement wird zuletzt abgeholt, optisch zentriert und als erstes BE be-
stückt.
3

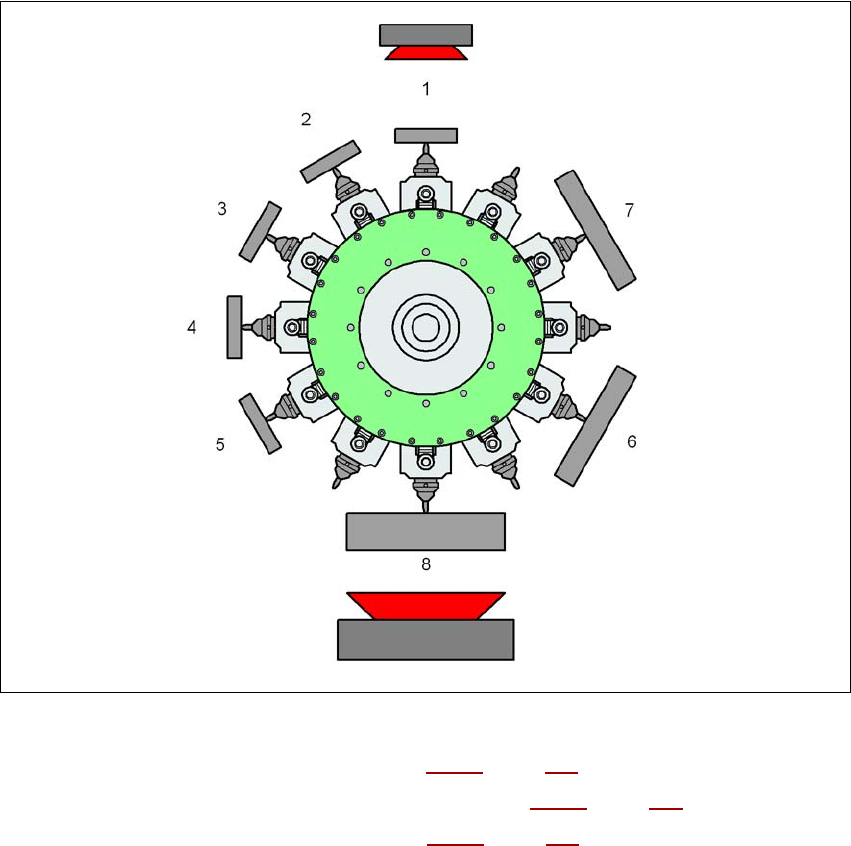

Abb. 3.5 - 8 MultiStar - gemischter Modus
K_BE Kleines Bauelement (siehe Tabelle 3.5 - 1, Seite 131)
M_BE_2 Mittelgroßes Bauelement, Typ 2 (siehe Tabelle 3.5 - 1
, Seite 131)
G_BE Großes Bauelement (siehe Tabelle 3.5 - 1
, Seite 131)
Typ 30/38 BE-Kamera, Typ 30 oder Typ 38
Typ 33 Stationäre BE-Kamera, Typ 33
1 ... 8 Reihenfolge der aufgenommenen Bauelemente
3
Benachbarte Segmente des CPP-Kopfes können keine Bauelemente der Typen M_BE_2 und
G_BE aufnehmen, wenn die Diagonale dieser BE länger als 39,8 mm ist.
Im reinen Pick&Place-Modus wird in einem Zyklus nur ein großes Bauelement bestückt. Der CPP-
Kopf arbeitet dabei wie ein Pick&Place-Kopf.
Typ 30/38
K_BE
G_BE
Typ 33
M_BE_2
Betriebsanleitung SIPLACE X-Serie Technische Daten des Automaten
Ab Softwareversion SR.70x.xx Ausgabe 01/2011 Bestückkopf
135
3.5.2.9 Technische Daten
3

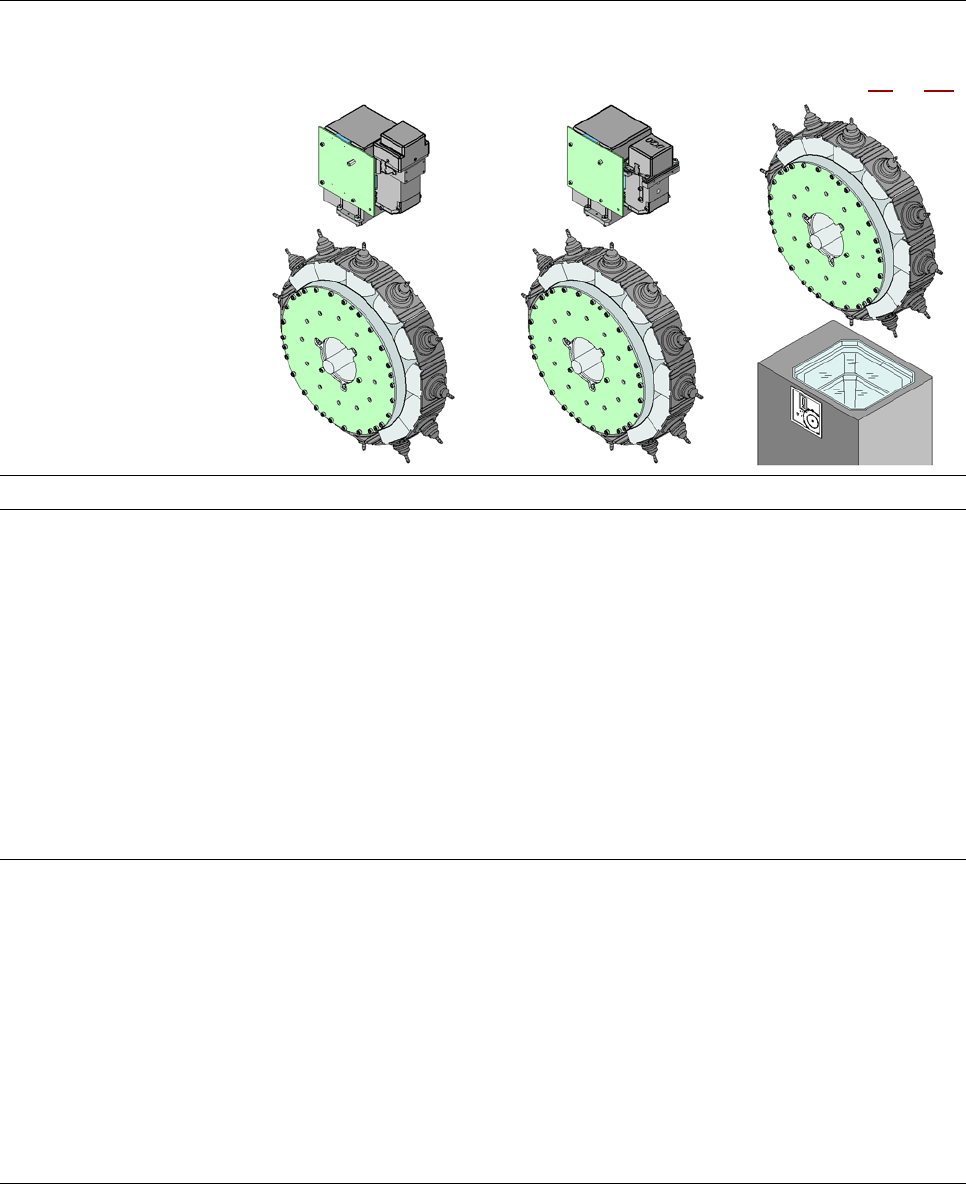

CPP-Kopf: optische Zentrie-
rung mit der hochauflösenden
BE-Kamera, Typ 30,
27 x 27, digital
CPP-Kopf: optische Zentrie-
rung mit der hochauflösen-
den BE-Kamera, Typ 38,
16 x 16, digital
CPP-Kopf: optische Zentrie-
rung mit stationärer BE-Ka-
mera, Typ 33, 55 x 45, digital
(siehe Abschnitt 6.7
, S. 406)
BE-Spektrum
a
01005
b
- 27 x 27 mm² 01005
b
- 16 x 16 mm² 0402 - 50 x 40 mm²
BE-Spezifikation
max. Höhe 8,5 mm / 6 mm
c
8,5 mm / 6 mm
c
11,5 mm
min. Beinchenraster 0,3 mm 0,25 mm 0,3 mm
min. Beinchenbreite 0,15 mm 0,1 mm 0,15 mm
min. Ballraster 0,25 mm für BE < 18 x 18 mm²
0,35 mm für BE ≥ 18 x 18 mm²
0,25 mm 0,35 mm
min. Balldurchmesser 0,14 mm für BE < 18 x 18 mm²
0,2 mm für BE ≥ 18 x 18 mm²
0,14 mm 0,2 mm
min. Abmessungen 0,4 x 0,2 mm² 0,4 x 0,2 mm² 1,0 x 0,5 mm²
max. Abmessungen 27 x 27 mm² 16 x 16 mm² 50 x 40 mm²
max. Gewicht 4 g 4 g 8 g
Aufsetzkraft
im Stromsensormodus
(reduzierte Bestück-
leistung)
1 N ... 3,0 N ± 0,5 N
im Lichtschrankenmo-
dus
2,2 N + 1,2 N - 0,5 N
im Hochgeschwindig-
keitsmodus bei
Stromsensormodus
2,2 N ± 0,5 N
im Stromsensormodus
(reduzierte Bestück-
leistung)
3,0 N ... 10,0 N ± 15%
