Technische Daten des Automaten Betriebsanleitung SIPLACE X-Serie
Portalsystem Ab Softwareversion SR.70x.xx Ausgabe 01/2011
140
3.6 Portalsystem
3.6.1 Lage der Portale
3.6.1.1 Lage der Portale des X4I-Automaten
3

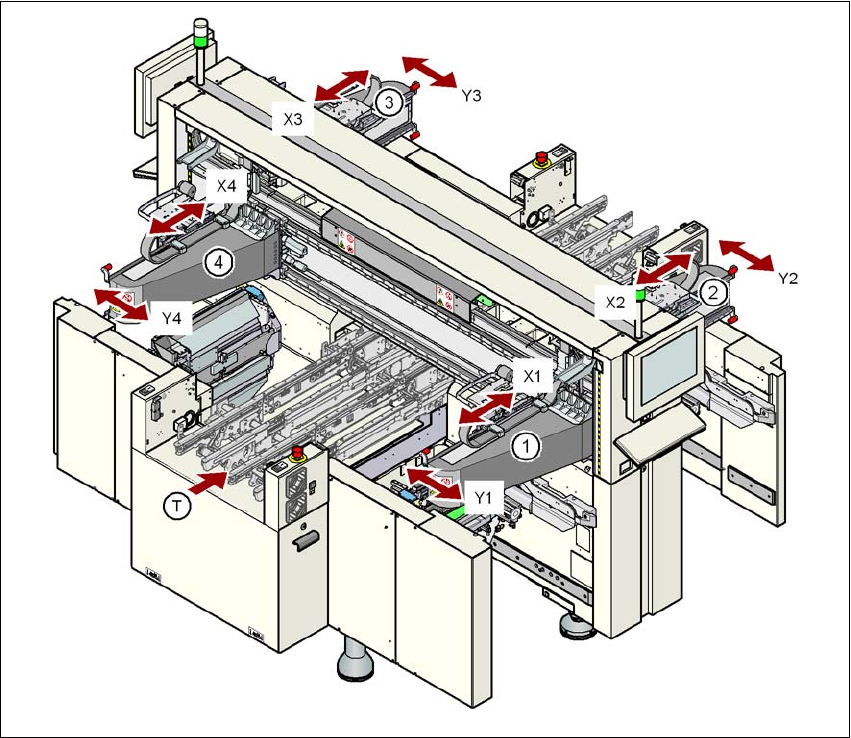

Abb. 3.6 - 1 Lage der Portale am X4I-Automaten
a, s, d, f (Portal 1, Portal 2, Portal 3, Portal 4)
X1 X-Achse, Portal 1
Y1 Y-Achse, Portal 1
X2 X-Achse, Portal 2
Y2 Y-Achse, Portal 2
X3 X-Achse, Portal 3
Y3 Y-Achse, Portal 3
X4 X-Achse, Portal 4
Y4 Y-Achse, Portal 4
(T) Leiterplatten-Transportrichtung
Bestückbereich 2
Bestückbereich 1
Betriebsanleitung SIPLACE X-Serie Technische Daten des Automaten
Ab Softwareversion SR.70x.xx Ausgabe 01/2011 Portalsystem
141
3.6.1.2 Lage der Portale des X4-Automaten
3

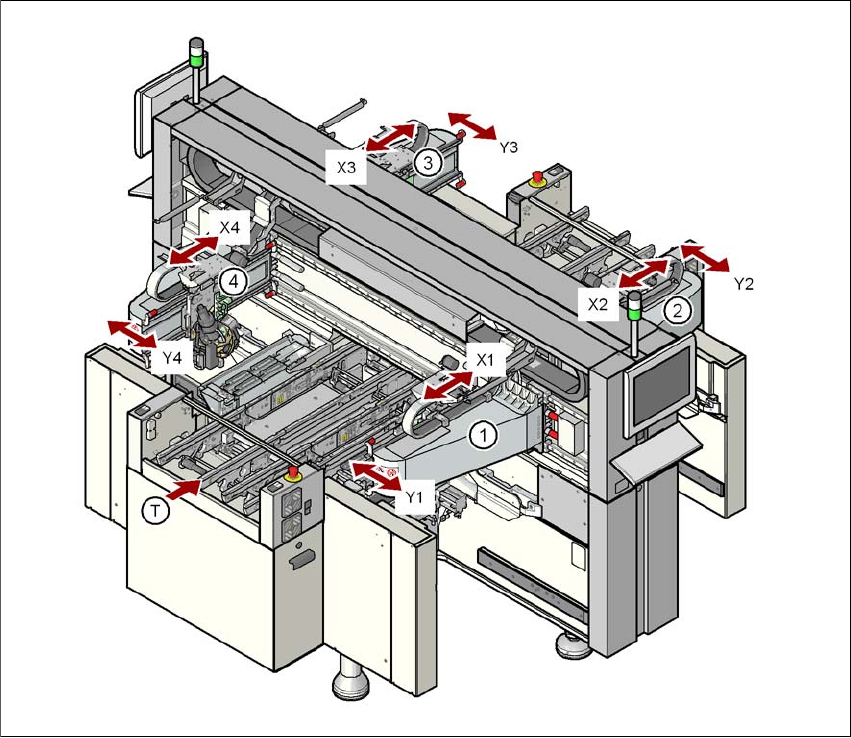

Abb. 3.6 - 2 Lage der Portale am X4-Automaten
a, s, d, f (Portal 1, Portal 2, Portal 3, Portal 4)
X1 X-Achse, Portal 1
Y1 Y-Achse, Portal 1
X2 X-Achse, Portal 2
Y2 Y-Achse, Portal 2
X3 X-Achse, Portal 3
Y3 Y-Achse, Portal 3
X4 X-Achse, Portal 4
Y4 Y-Achse, Portal 4
(T) Leiterplatten-Transportrichtung
Bestückbereich 2
Bestückbereich 1
Technische Daten des Automaten Betriebsanleitung SIPLACE X-Serie
Portalsystem Ab Softwareversion SR.70x.xx Ausgabe 01/2011
142
3.6.1.3 Lage der Portale des X3-Automaten
3
Abb. 3.6 - 3 Lage der Portale am X3-Automaten
a, d, f (Portal 1, Portal 3, Portal 4)
X1 X-Achse, Portal 1
Y1 Y-Achse, Portal 1
X3 X-Achse, Portal 3
Y3 Y-Achse, Portal 3
X4 X-Achse, Portal 4
Y4 Y-Achse, Portal 4
(T) Leiterplatten-Transportrichtung
Bestückbereich 2
Bestückbereich 1
