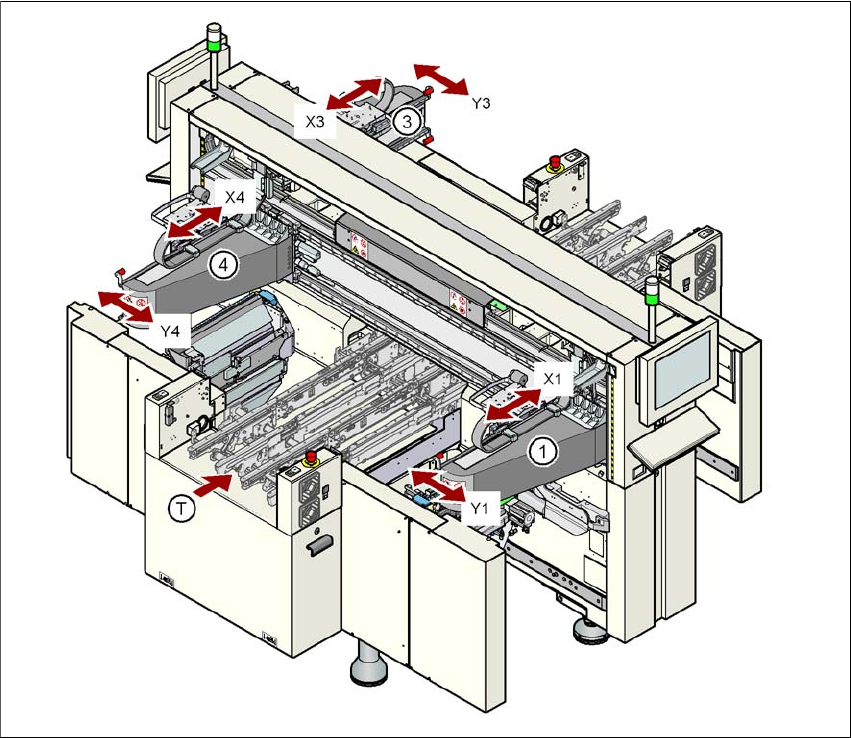

3.6.1.3 Lage der Portale des X3-Automaten
3
Abb. 3.6 - 3 Lage der Portale am X3-Automaten
a, d, f (Portal 1, Portal 3, Portal 4)
X1 X-Achse, Portal 1
Y1 Y-Achse, Portal 1
X3 X-Achse, Portal 3
Y3 Y-Achse, Portal 3
X4 X-Achse, Portal 4
Y4 Y-Achse, Portal 4
(T) Leiterplatten-Transportrichtung
Bestückbereich 2
Bestückbereich 1
Betriebsanleitung SIPLACE X-Serie Technische Daten des Automaten
Ab Softwareversion SR.70x.xx Ausgabe 01/2011 Portalsystem
143

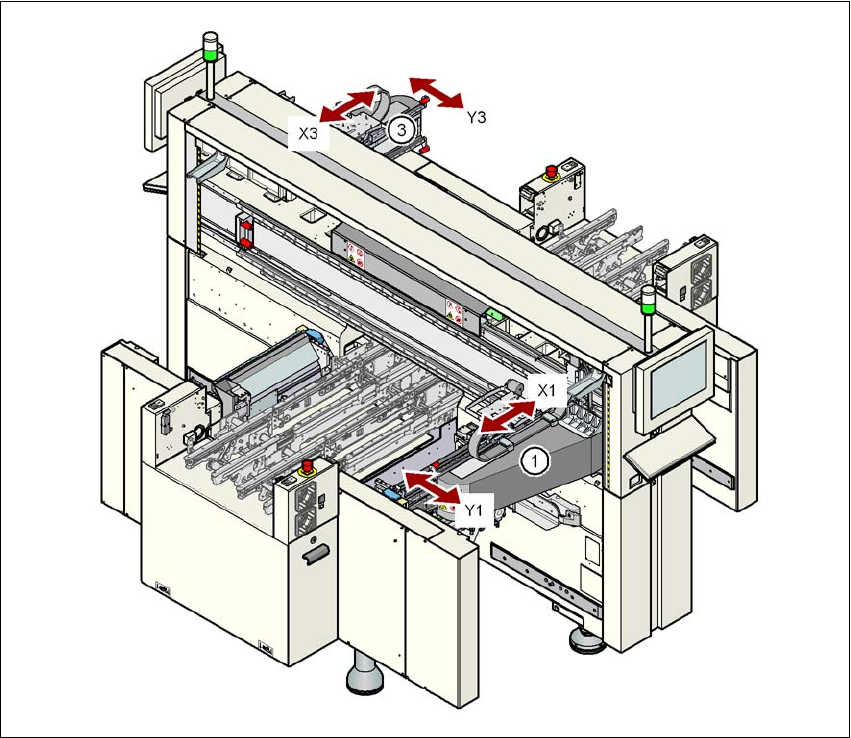

3.6.1.4 Lage der Portale des X2-Automaten
3
Abb. 3.6 - 4 Lage der Portale am X2-Automaten
a, d (Portal 1, Portal 3)
X1 X-Achse, Portal 1
Y1 Y-Achse, Portal 1
X3 X-Achse, Portal 3
Y3 Y-Achse, Portal 3
(T) Leiterplatten-Transportrichtung
Das Portalsystem ist aus den Funktionsgruppen
– X-Achse und
– Y-Achse aufgebaut.
Bestückbereich 2
Bestückbereich 1
Technische Daten des Automaten Betriebsanleitung SIPLACE X-Serie
Portalsystem Ab Softwareversion SR.70x.xx Ausgabe 01/2011
144

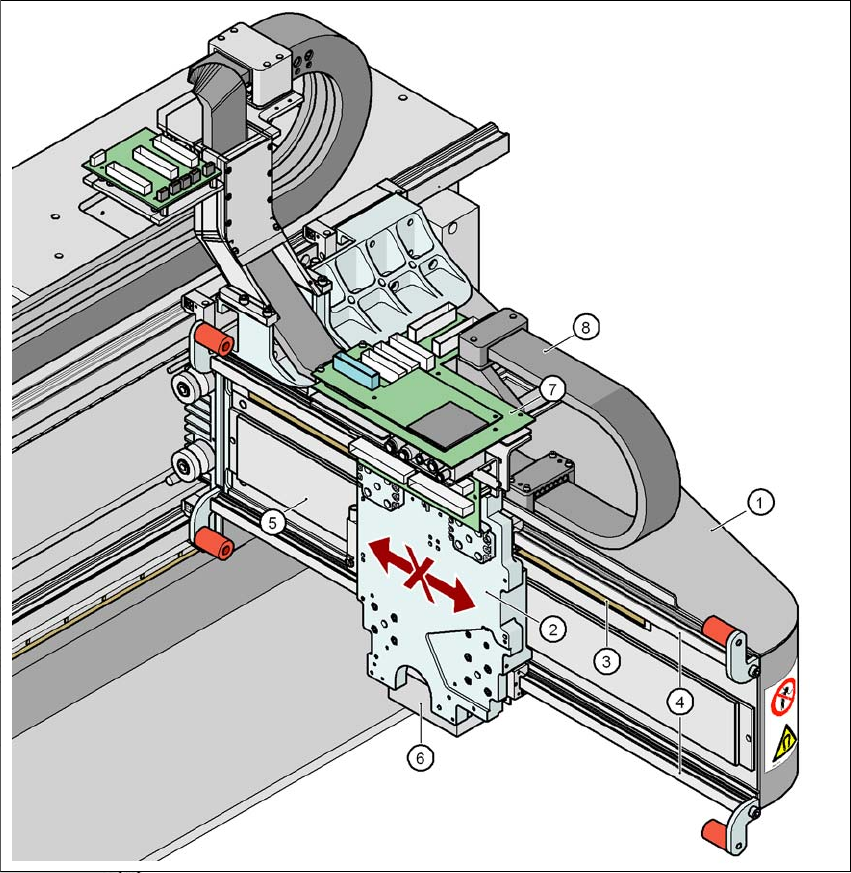

3.6.2 Aufbau der X-Achse
3
Abb. 3.6 - 5 Aufbau der X-Achse
(1) Portalausleger
(2) Kopfhalterung mit X-Linear-Motor (Primärteil)
(3) Lineares Wegmesssystem
(4) Führungssystem
(5) Permanentmagnet (Sekundärteil des X-Linear-Motors)
(6) Unterportal-Kamera
(7) Kopfplatinen
(8) Kabelschlepp
