Betriebsanleitung SIPLACE X-Serie Technische Daten des Automaten
Ab Softwareversion SR.70x.xx Ausgabe 01/2011 LP-Transportsystem
151
3

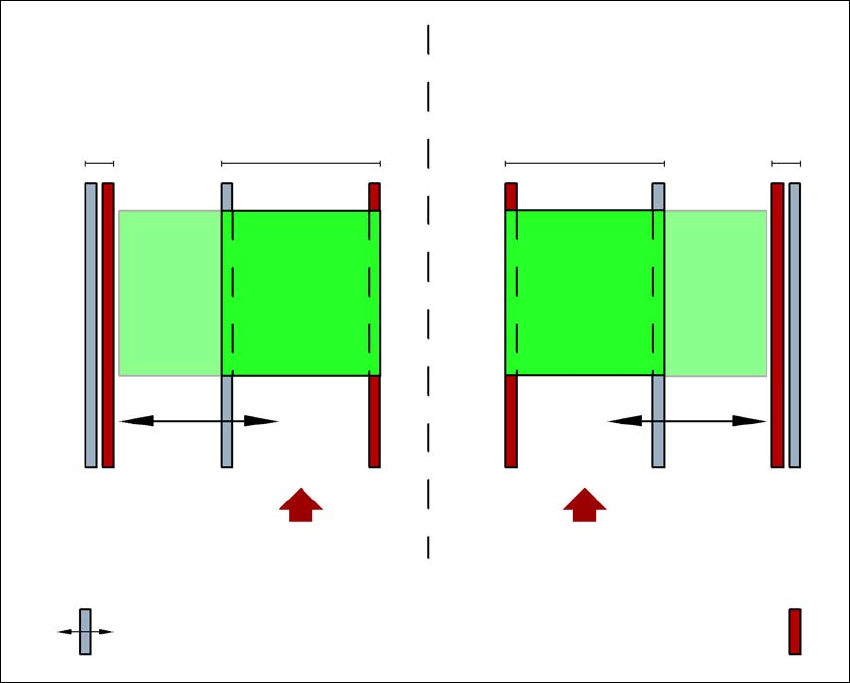

Abb. 3.7 - 3 Flexibler Doppeltransport im Modus "Einfachtransport"
3.7.2.2 Transportart asynchron
Im asynchronen Betrieb wird immer eine Leiterplatte in einer Transportspur bestückt, während
eine andere in der zweiten Transportspur in die Bestückposition gefahren wird. Damit wird die
volle Transportzeit eingespart, was speziell bei Leiterplatten mit geringer Taktzeit zu einer erheb-
lichen Leistungssteigerung führt.
Ist die Maschine mit Auftragsdaten (Nutzen, Rüstung) versorgt, werden zu jedem Zeitpunkt des
Bestückbetriebs die auf den Eingabebändern anstehenden Leiterplatten in das jeweilige Bearbei-
tungsband transportiert (bei freiem Bearbeitungsband). Der Bestückablauf startet, sobald eine LP
in das jeweilige Bearbeitungsband transportiert wurde. Die Leiterplatten werden nacheinander
bestückt.
Wird der Bestückablauf unterbrochen, so wird die Transportschnittstelle gesperrt und die Leiter-
platten, die zu diesem Zeitpunkt in den Bearbeitungsbändern liegen, werden fertigbestückt.
Die Transportschnittstelle wird für beide Transportspuren gleichzeitig gesperrt bzw. freigegeben.
Doppeltransport mit verbreiterter Transportspur 2
(feste Transportwange links)
Transportspur 2
deaktiviert
Transportspur 1 Transportspur 2 Transportspur 1
deaktiviert
LP-Transportrichtung LP-Transportrichtung
Feste Transportwange
Doppeltransport mit verbreiterter Transportspur 1
(feste Transportwange rechts)
Bewegliche Transportwange
Technische Daten des Automaten Betriebsanleitung SIPLACE X-Serie
LP-Transportsystem Ab Softwareversion SR.70x.xx Ausgabe 01/2011
152
3

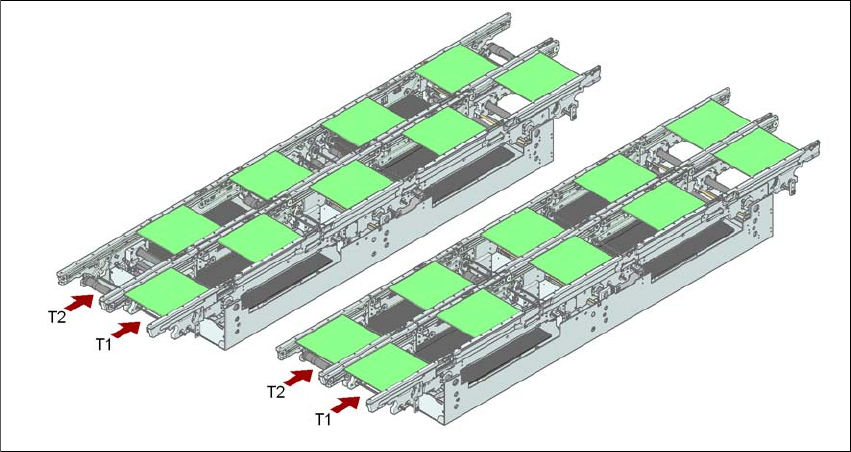

Abb. 3.7 - 4 Transportarten
3.7.2.3 Transportart synchron
Im synchronen Betrieb werden zwei Leiterplatten gleicher Größe gleichzeitig in die Bestückposi-
tion gebracht. Sie müssen als gemeinsamer Nutzen bearbeitet werden.
Damit wird die Bearbeitung von Ober- und Unterseite einer Leiterplatte in einer Linie ermöglicht.
Die Zeit, die für den Leiterplattentransport anfällt, reduziert sich, da immer zwei Leiterplatten
gleichzeitig transportiert werden. Zudem wird eine bessere Auslastung der Pipettenkonfiguration
erzielt.
Leiterplatten auf den Transportspuren 1 und 2 werden synchron (d.h. die Transportbänder sind
unabhängig voneinander, werden aber synchron angesteuert) auf den Transportstrecken bewegt.
Der Bestückinhalt für Transportspur 1 und 2 muss über zwei Einzelschaltungen in einem Nutzen
organisiert werden. (Siehe Betriebsanleitung SIPLACE Pro).
Ist nur eine Transportspur beim Start des Bestückablaufs belegt, wird die Einzelschaltung dieser
Transportstrecke als "nicht zu bestücken" identifiziert.
Beim synchronen Betrieb des LP-Doppeltransports wird die Option "LP-Datenweitergabe" (Whis-
pering Down The Line) deaktiviert. Die Option "Globaler Inkpunkt" ist nicht zugelassen.
3.7.2.4 I-Placement (nur SIPLACE X4I)
Neben dem synchronen und asynchronen Transportmodus wurde für die SIPLACE X4I das Be-
stückkonzept "I-Placement" eingeführt. Hier arbeiten beide Bestückköpfe in einem Bestückbe-
reich gleichzeitig und bestücken völlig unabhängig voneinander jeweils eine Leiterplatte. Im
Normalmodus arbeiten die Bestückköpfe im alternierenden Bestückmodus: während der Bestück-
kopf in einem Bestückbereich eine Leiterplatte bestückt, holt der andere Bestückkopf Bauele-
Transportart synchronTransportart asynchron
Betriebsanleitung SIPLACE X-Serie Technische Daten des Automaten
Ab Softwareversion SR.70x.xx Ausgabe 01/2011 LP-Transportsystem
153
mente von den Zuführmodulen ab. Mit dem "I-Placement" entfallen diese Wartezeiten der
Bestückköpfe, was zu einem Anstieg der Bestückleistung führt.
3.7.3 Steuerung und Breitenverstellung
3.7.3.1 Steuerung mit dem Einzelfunktionenmenü
Informationen zur Steuerung des LP-Transportsystems und zum Einzelfunktionenmenü finden
Sie in der Online-Hilfe.
3.7.3.2 Automatische Breitenverstellung
Die Transportbänder werden nach Erhalt des Kommandos auf die Sollbreite eingestellt. Beim
Doppeltransport sind unterschiedliche Breiten möglich.
Detaillierte Informationen zur Umstellung der Transportspurbreite entnehmen Sie bitte der Online-
Hilfe.
3.7.4 Technische Daten
3.7.4.1 Technische Daten des LP-Einfachtransports - SIPLACE X4I
3
Feste Transportseite Rechts oder links
Leiterplattenformate (Länge x Breite)
Standard 50 x 50 mm² bis 380 x 535 mm²
a
Leiterplattendicke (Standard) 0,3 mm bis 4,5 mm (stärkere LP auf Anfrage)
Leiterplattenwölbung siehe Abschnitt 3.7.8
, Seite 159
LP-Gewicht max. 3 kg
Freiraum auf LP-Unterseite (Standard) 25 mm ± 0,2 mm
BE-freier Führungsrand min 3,1 mm
LP-Wechselzeit < 2,5 s
LP-Positioniergenauigkeit ± 0,5 mm
LP-Transporthöhe 830 mm ± 15 mm (Option)
900 mm ± 15 mm (Option)
930 mm ± 15 mm (Standard)
950 mm ± 15 mm (Option SMEMA)
Typ der Schnittstelle SMEMA / Siemens
b
Schlechtmarkenerkennung Standard
Automatische Breitenverstellung Standard
a) Achten Sie bei LP-Breiten > 450 mm darauf, dass auch die Peripheriemodule diese LP-Breiten verarbeiten
können.
b) Option.
