Technische Daten des Automaten Betriebsanleitung SIPLACE X-Serie LP-Transportsystem Ab Softwareversion SR.70x.xx Ausgabe 01/2011 156 3 3 3 3 3 3 3 3 3.7.5 Konfigurationsmöglichkeiten 3.7.5.1 LP-Einfachtransport Artikel-N…
Betriebsanleitung SIPLACE X-Serie Technische Daten des Automaten
Ab Softwareversion SR.70x.xx Ausgabe 01/2011 LP-Transportsystem
155
3.7.4.4 Technische Daten des flexiblen Doppeltransports - SIPLACE X4, X3, X2
3
Leiterplattenwölbung siehe Abschnitt 3.7.8, Seite 159
LP-Gewicht max. 3 kg
Freiraum auf LP-Unterseite (Standard) 25 mm ± 0,2 mm
BE-freier Führungsrand min 3,1 mm
LP-Wechselzeit < 2,5 s
LP-Positioniergenauigkeit ± 0,5 mm
LP-Transporthöhe 830 mm ± 15 mm (Option)
900 mm ± 15 mm (Option)
930 mm ± 15 mm (Standard)
950 mm ± 15 mm (Option SMEMA)
Typ der Schnittstelle SMEMA / Siemens
b
Schlechtmarkenerkennung Standard
Automatische Breitenverstellung Standard
a) Achten Sie bei LP-Breiten > 450 mm darauf, dass auch die Peripheriemodule diese LP-Breiten verarbeiten
können.
b) Option.
Feste Transportseite Rechts oder links
Leiterplattenformate (Länge x Breite)
Flexibler Doppeltransport
Standard
Doppeltransport im Modus "Einfachtransport"
Standard
50 x 50 mm² bis 450 x 250mm²
50 x 50 mm² bis 450 x 450 mm²
Leiterplattendicke (Standard) 0,3 mm bis 4,5 mm
(stärkere LP auf Anfrage)
Leiterplattenwölbung siehe Abschnitt 3.7.8
, Seite 159
LP-Gewicht max. 3 kg
Freiraum auf LP-Unterseite (Standard) 25 mm ± 0,2 mm
LP-Transporthöhe 830 mm ± 15 mm (Option)
900 mm ± 15 mm (Option)
930 mm ± 15 mm (Standard)
950 mm ± 15 mm (Option SMEMA)
Typ der Schnittstelle SMEMA / Siemens
a
BE-freier Führungsrand min. 3,1 mm
LP-Wechselzeit < 2,5 s
LP-Positioniergenauigkeit ± 0,5 mm
Technische Daten des Automaten Betriebsanleitung SIPLACE X-Serie
LP-Transportsystem Ab Softwareversion SR.70x.xx Ausgabe 01/2011
156
3
3
3
3
3
3
3
3
3.7.5 Konfigurationsmöglichkeiten
3.7.5.1 LP-Einfachtransport
Artikel-Nr. 00119625-xx Modularer Einfachtransport, 2380 mm
Artikel-Nr. 00119626-xx Feste Transportseite rechts
Artikel-Nr. 00119628-xx Feste Transportseite links
3.7.5.2 Flexibler LP-Doppeltransport
Artikel-Nr. 00119627-xx Modularer Doppeltransport, 2380 mm
Artikel-Nr. 00119626-xx Feste Transportseite rechts
Artikel-Nr. 00119628-xx Feste Transportseite links
Transportart synchron oder asynchron
(über Software wählbar)
Bestückinhalt je Transportart gleich oder unterschiedlich
LP-Breite je Transportart gleich oder unterschiedlich
Schlechtmarkenerkennung synchron: Standard, kein globaler Inkpunkt
asynchron: Standard
Automatische Breitenverstellung synchron: Standard
asynchron: Standard
a) Option.
Betriebsanleitung SIPLACE X-Serie Technische Daten des Automaten
Ab Softwareversion SR.70x.xx Ausgabe 01/2011 LP-Transportsystem
157
3.7.6 SIPLACE Quad Lane Transport
Artikel-Nr. 00119944-xx SIPLACE Quad Lane Transport
3

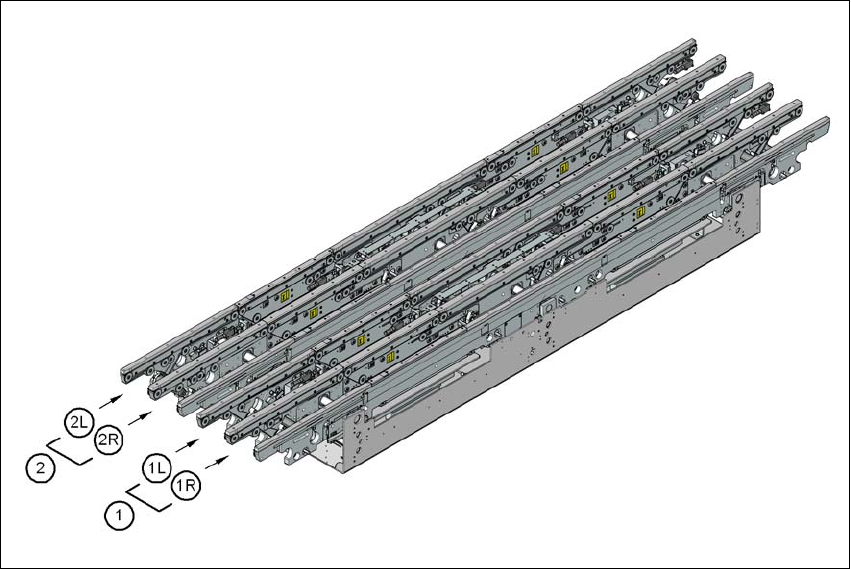

Abb. 3.7 - 5 SIPLACE Quad Lane Transport
(1) Transportspurgruppe 1
(1R) Transportspur 1, rechts
(1L) Transportspur 1, links
(2) Transportspurgruppe 2
(2R) Transportspur 2, rechts
(2L) Transportspur 2, links
3.7.6.1 Beschreibung
Der SIPLACE Quad Lane Transport kann an den Bestückautomaten SIPLACE X4I und SIPLACE
X4 installiert werden. Bis zu acht Leiterplatten lassen sich auf diesem Transport gleichzeitig ver-
arbeiten. Die Transportspuren 1R und 1L bzw. 2R und 2L transportieren die Leiterplatten im syn-
chronen Modus, während die beiden Transportspurgruppen 1 und 2 die Leiterplatten sowohl im
synchronen als auch asynchronen Modus transportieren können. Beim Quad Lane Transport sind
die beiden äußeren Transportwangen fest. Ohne Änderungen an der Hardware kann der Trans-
port als 1-Spur-, 2-Spur- oder 4-Spur-Transport über die Software konfiguriert werden.
