Technische Daten des Automaten Betriebsanleitung SIPLACE X-Serie Visionsystem Ab Softwareversion SR.70x.xx Ausgabe 01/2011 164 3.8.2.3 IC- und FC-Kameras am X2-Automaten 3 Abb. 3.8 - 3 IC- und FC-Kameras am X2-Automaten …
Betriebsanleitung SIPLACE X-Serie Technische Daten des Automaten
Ab Softwareversion SR.70x.xx Ausgabe 01/2011 Visionsystem
163

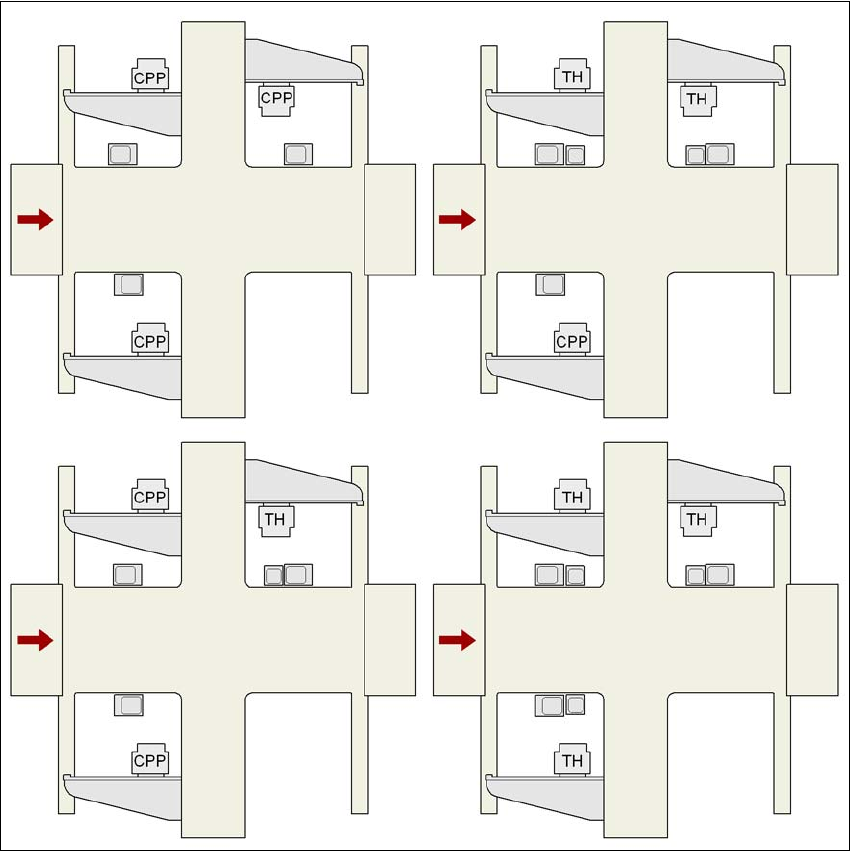

3.8.2.2 IC- und FC-Kameras am X3-Automaten
3
Abb. 3.8 - 2 IC- und FC-Kameras am X3-Automaten
CPP MultiStar
TH TwinStar
25 FC-Kamera, Typ 25
33 IC-Kamera, Typ 33
P1, P3, P4 Portal 1, Portal 3, Portal 4
33
25 und 33
33 33 und 25 25 und 33
33
P3 P3
P4
P4
P1
P1
P4
P3
P1
33
33
33
33 und 25 25 und 33
P3
P4
P1
33 und 25
Technische Daten des Automaten Betriebsanleitung SIPLACE X-Serie
Visionsystem Ab Softwareversion SR.70x.xx Ausgabe 01/2011
164

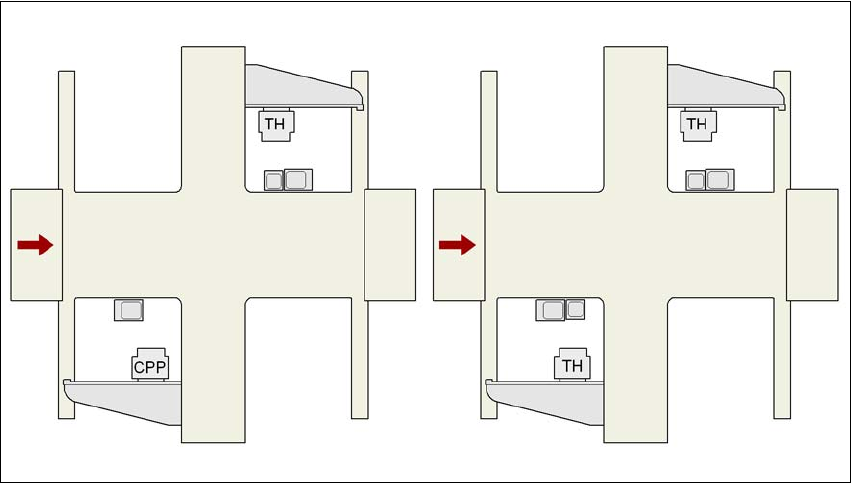

3.8.2.3 IC- und FC-Kameras am X2-Automaten
3
Abb. 3.8 - 3 IC- und FC-Kameras am X2-Automaten
CPP MultiStar
TH TwinStar
25 FC-Kamera, Typ 25
33 IC-Kamera, Typ 33
P1, P3 Portal 1, Portal 3
25 und 33
33 und 25
25 und 33
P3 P3
P1
P1
33
Betriebsanleitung SIPLACE X-Serie Technische Daten des Automaten
Ab Softwareversion SR.70x.xx Ausgabe 01/2011 Visionsystem
165
3.8.3 BE-Kamera C&P, Typ 30, 27 x 27, digital
3.8.3.1 Aufbau
3
Abb. 3.8 - 4 BE-Kamera C&P, Typ 30, 27 x 27, digital
(1) BE-Kameraoptik und Beleuchtung
(2) Kameraverstärker
(3) Beleuchtungssteuerung
3.8.3.2 Technische Daten
3
BE-Maße 0,3 x 0,3 mm² bis 27 x 27 mm²
BE-Spektrum 01005bis 27 x 27 mm²
PLCC, SO, QFP, TSDP, SOT, MELF, CHIP, IC, BGA
Min. Beinchenraster 0,3 mm
Min. Beinchenbreite 0,15 mm
Min. Ballraster 0,25 mm für BE < 18 x 18 mm²
0,35 mm für BE 18 x 18 mm²
Min. Balldurchmesser 0,14 mm für BE < 18 x 18 mm²
0,2 mm für BE 18 x 18 mm²
Gesichtsfeld 32 x 32 mm²
Beleuchtungsart Auflicht (5 frei programmierbare Ebenen)
