3.9.2.9 Gurtzuführmodul 72 mm X
3

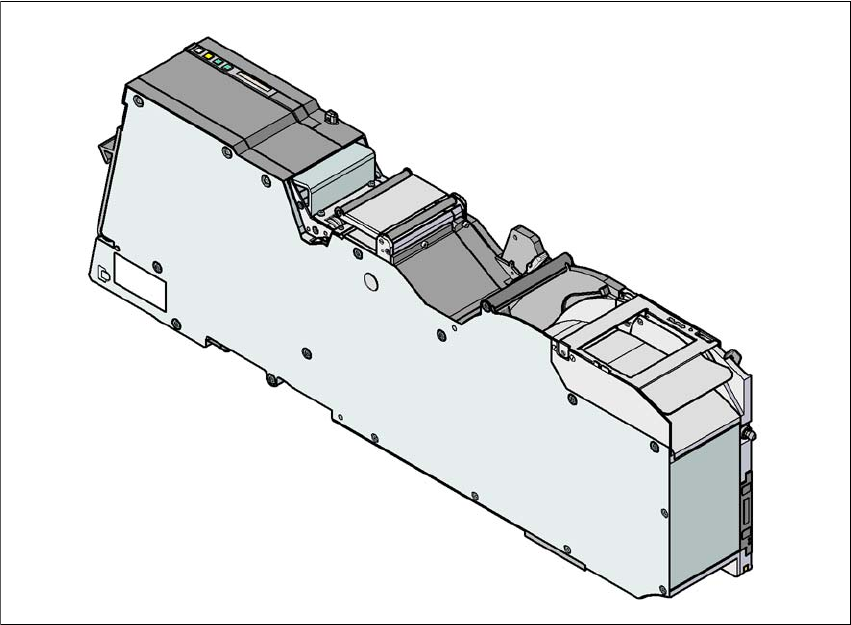

Abb. 3.9 - 11 Gurtzuführmodul 72 mm X
3
3
3
Gurtzuführmodul 72 mm X Art.-Nr. 00141277-xx
Gurtzuführmodul 72 mm X mit Spleißsensor Art.-Nr. 00141297-xx
Breite 81,6
Belegte Zuführmodul-Stellplätze 7
Transportschrittweite von 4 mm bis 80 mm in 4 mm - Schritten
Wechselzeit für den Gurt < 45 s
Wechselzeit des vorgerüsteten Zuführmoduls
am Automaten
≤ 8 s
Betriebsanleitung SIPLACE X-Serie Technische Daten des Automaten
Ab Softwareversion SR.70x.xx Ausgabe 01/2011 X-Zuführmodule
183
3.9.2.10 Gurtzuführmodul 88 mm X
3

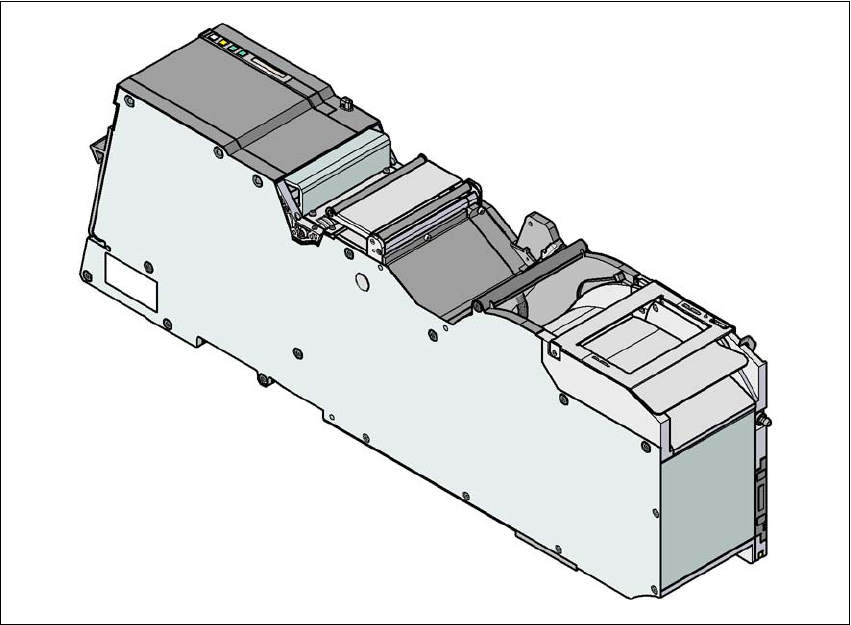

Abb. 3.9 - 12 Gurtzuführmodul 88 mm X
3
3
Gurtzuführmodul 88 mm X Art.-Nr. 00141278-xx
Gurtzuführmodul 88 mm X mit Spleißsensor Art.-Nr. 00141298-xx
Breite 105,2 mm
Belegte Zuführmodul-Stellplätze 9
Transportschrittweite von 4 mm bis 96 mm in 4 mm - Schritten
Wechselzeit für den Gurt < 45 s
Wechselzeit des vorgerüsteten Zuführmoduls
am Automaten
≤ 8 s
Technische Daten des Automaten Betriebsanleitung SIPLACE X-Serie
X-Zuführmodule Ab Softwareversion SR.70x.xx Ausgabe 01/2011
184
3.9.3 Linear Dipping Unit X (LDU X)
Artikel-Nr. 00117011-xx Linear Dip Module für Flux / LDU-X
Artikel-Nr. Dipplatten siehe Abschnitt 3.9.3.5
, Seite 186
3
Abb. 3.9 - 13 Linear Dipping Unit (LDU X)
(1) LDU X
(2) Dipplatte
(3) Flussmittelbehälter
(4) Anzeigefeld (4 Zeilen à 20 Zeichen)
(5) Bedienfeld mit 6 Folientastern
(6) LED für Statusanzeigen
(7) NOT-AUS-Taster
3.9.3.1 Beschreibung
Die Linear Dipping Unit X (Lineare Dippeinheit X, Pos. 1 in Abb. 3.9 - 13) dient zum Benetzen von
Flip-Chips und CSP Bauelementen mit Flussmittel. Der Flussmittelbehälter Pos. 3 in Abb. 3.9 -
13) gleitet mit einer Linearbewegung über die Dipplatte (Pos. 2 in Abb. 3.9 - 13) und trägt in der
Vertiefung der Dipplatte das Flussmittel mit einer definierten Schichtdicke auf. Die Parameter zum
