Technische Daten des Automaten Betriebsanleitung SIPLACE X-Serie
X-Zuführmodule Ab Softwareversion SR.70x.xx Ausgabe 01/2011
186
3.9.3.3 Kombinationsmöglichkeiten von LDU-X mit Bestückköpfen
3
3.9.3.4 Einschränkungen
– Eingeschränkter Abholbereich für die Bestückköpfe:
SIPLACE X4I: an allen Stellplätzen
SIPLACE X4/X3/X2: an den Stellplätzen 1 und 3
– Die LDU-X muss manuell in die Rüstung aufgenommen werden.
– Die LDU-X darf nur an den Spuren 7 - 26 gerüstet werden.
– Auf jedem BE-Wagen darf nur eine LDU-X gestellt werden.
– Die Halterung für Flächenmagazine und die LDU-X darf nicht an einem BE-Wagen gerüstet
werden.
– Linearförderer dürfen nicht neben eine LDU-X gestellt werden.
– MTC und LDU-X dürfen nur in einem Bestückbereich mit einem Portal gerüstet werden.
– Ein Portal kann nur von einer LDU-X abholen, auch wenn es von zwei Stellplätzen abholen
kann.
3.9.3.5 Dipplatten für spezifizierte Flussmittel-Schichtstärken
HINWEIS 3
Beachten Sie bitte, dass die Flussmitteldicke vom verwendeten Flussmitel abhängt. Auch wenn
das Bauelement und die gewünschte Flussmittelhöhe gleich sind, kann die erforderliche Dipp-
plattentiefe bei unterschiedlichen Flussmitteln variieren.
Bestückköpfe
Automat C&P20 CPP (obere
Montageposition)
CPP (untere
Montageposition)
TH
SIPLACE X4I Ja
a
a) Nur mit LDU-X ab Funktionsstand 02
Nicht anwendbar Ja Nicht anwendbar
SIPLACE X4 Ja
a
Ja Ja Ja
SIPLACE X3 Ja
a
Ja Ja Ja
SIPLACE X2 Ja
a
Ja Ja Ja
Dipplattentiefe Artikel-Nr.
20 μm 00117022-xx
25 μm 00117020-xx
30 μm 00117023-xx
45 μm 00117043-xx
Betriebsanleitung SIPLACE X-Serie Technische Daten des Automaten
Ab Softwareversion SR.70x.xx Ausgabe 01/2011 X-Zuführmodule
187
60 μm 00117026-xx
70 μm 00117027-xx
75 μm 00117021-xx
80 μm 00117028-xx
90 μm 00117029-xx
100 μm 00117030-xx
110 μm 00117038-xx
120 μm 00117031-xx
130 μm 00117039-xx
140 μm 00117044-xx
150 μm 00117045-xx
160 μm 00117046-xx
170 μm 00117054-xx
180 μm 00117047-xx
190 μm 00117048-xx
200 μm 00117049-xx
210 μm 00117042-xx
220 μm 00117032-xx
230 μm 00117033-xx
240 μm 00117037-xx
250 μm 00117051-xx
260 μm 00117052-xx
270 μm 00117053-xx
280 μm 00117034-xx
290 μm 00117055-xx
300 μm 00117041-xx
310 μm 00117056-xx
320 μm 00117035-xx
330 μm 00117057-xx
340 μm 00117058-xx
350 μm 00117059-xx
360 μm 00117036-xx
370 μm 00117061-xx
380
μm 00117062-xx
390 μm 00117063-xx
400 μm 00117040-xx
Technische Daten des Automaten Betriebsanleitung SIPLACE X-Serie
X-Zuführmodule Ab Softwareversion SR.70x.xx Ausgabe 01/2011
188
3.9.4 Zuführmoduladapter für die X-Serie
Artikel-Nr. 00141305-xx Adapter für Zuführmodule der X-Serie
Artikel-Nr. 00141308-xx Adapterplatte für Reject Conveyor
Artikel-Nr. 00141310-xx Adapterplatte für Label Presenter SIPLACE
3
Das Spektrum der X-Gurtzuführmodule wurde um Vibrationslängsförderer, Label Presenter und
Reject Conveyor (Entsorgungsmodul) erweitert. Mit einem Adapter lassen sich S-Vibrationslängs-
förderer, Label Presenter und Reject Conveyor für den Einsatz an BE-Wagen der X-Serie umrüs-
ten. Neben der mechanischen besitzt der Adapter auch eine elektronische Funktionalität. Er
wandelt die Kommunikationssignale der S-Förderer in Signale des erweiterten X-Serienproto-
kolls. Außerdem sind zusätzliche Funktionen wie z. B. die Zuführmodul-Identifizierung implemen-
tiert.
HINWEIS 3
S-Vibrationslängsförderer, Label Presenter und Reject Conveyor können nicht an BE-Wagen
gerüstet werden, wenn diese im Zugriffsbereich eines SpeedStar (C&P20) liegen.
3.9.4.1 Zuführmoduladapter für die X-Serie mit Label Presenter
3

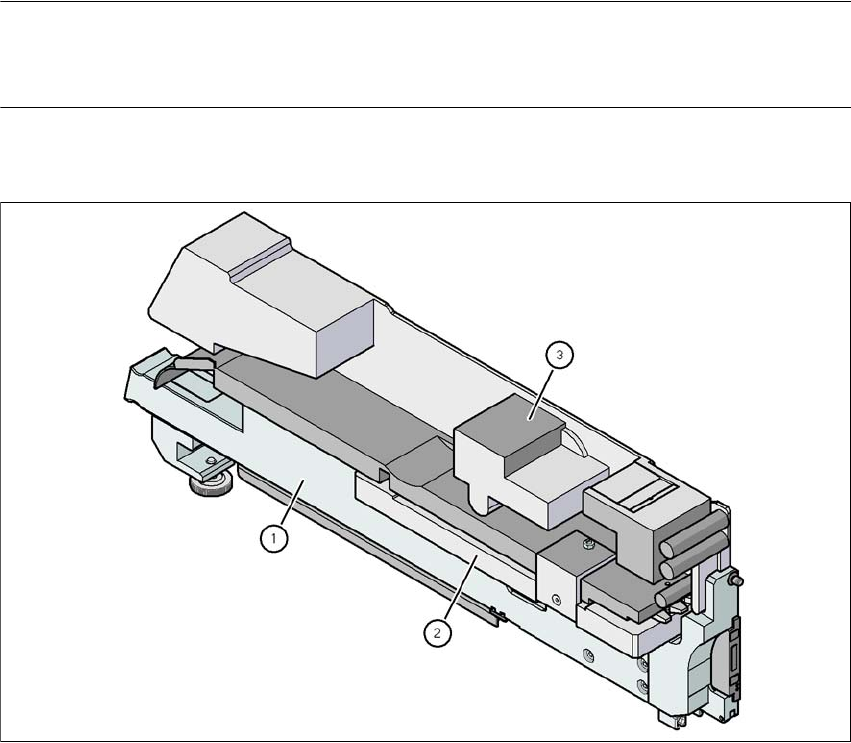

Abb. 3.9 - 14 Zuführmoduladapter für die X-Serie mit Label Presenter
(1) Adapter für Zuführmodule der X-Serie (Artikel-Nr. 00141305-xx)
(2) Adapterplatte für Label Presenter SIPLACE (Artikel-Nr. 00141310-xx)
(3) Label Presenter
