Technische Daten des Automaten Betriebsanleitung SIPLACE X-Serie
X-Zuführmodule Ab Softwareversion SR.70x.xx Ausgabe 01/2011
192
3.9.5.1 Beschreibung
Mit Hilfe des Energie-/Dateninterface können X-Zuführmodule auch außerhalb des Automaten
und des Vorrüstplatzes in Betrieb genommen werden. Das Interface besteht aus einem Alumini-
umrahmen mit Omega-Profil (Pos. 7 in Abb. 3.9 - 15
, Seite 189) zur Aufnahme und Führung der
Zuführmodule. Das Zuführmodul wird wie beim X-BE-Wagen mit den Gleitführungen auf das
Omega-Profil aufgesetzt und nach vorne geschoben, bis der vordere Zentrierstift des Zuführmo-
duls in die Aufnahmebohrung (Pos. 9 in Abb. 3.9 - 15
, Seite 189) vollständig eintaucht. Die Ver-
riegelungsklinke (Pos. 8 in Abb. 3.9 - 15
, Seite 189) arretiert das Zuführmodul in dieser Position.
Zum Entfernen des Zuführmoduls drücken Sie einfach die Entriegelungstaste (Pos. 1 in Abb.
3.9 - 15
, Seite 189). Die Verriegelungsklinke (Pos. 8 in Abb. 3.9 - 15, Seite 189) wird nach unten
gedrückt und gibt das Zuführmodul frei. Ausklappbare Füße (Pos. 6 in Abb. 3.9 - 15
, Seite 189)
stabilisieren die Lage des Energie- und Dateninterfaces, insbesondere bei breiten Zuführmodu-
len.
Das Elektronikgehäuse (Pos. 5 in Abb. 3.9 - 15
, Seite 189) beherbergt die Steuerelektronik für das
Energie- und Dateninterface. Das Bedienfeld (Pos. 2 in Abb. 3.9 - 15
, Seite 189) besteht aus Start-
und Stopptaster und zwei LED für die Statusanzeige. Die Kommunikation mit einem PC erfolgt
über das Datenkabel (Pos. 3 in Abb. 3.9 - 15
, Seite 189). Das Stromversorgungskabel (Pos. 4 in
Abb. 3.9 - 15
, Seite 189) wird an die mitgelieferte Stromversorgung angeschlossen.
3.9.5.2 Verwendung
Das Energie- und Dateninterface dient zur Überprüfung, Instandhaltung und Reparatur von X-Zu-
führmodulen. Darüber hinaus kann es für die LP-Produktion zum Vorrüsten verwendet werden.
Das Energie- und Dateninterface wird dazu an der Basisplatte (Pos. 10 in Abb. 3.9 - 19
, Seite 195)
befestigt. Auch der Spulenhalter (Pos. 11 in Abb. 3.9 - 19
, Seite 195) ist an die Basisplatte mon-
tiert. Bei eingelegtem Bauelementegurt können Sie die Schrittweite, die Abholposition und die
Transportgeschwindigkeit überprüfen oder neu vorgeben. Eine ausführliche Bedienungsanleitung
beschreibt die Handhabung des Interface und die Servicearbeiten dazu.
3.9.5.3 Lieferumfang
– Single Slot EDIF
a
– Netzteil, 100 - 120 / 200 - 240 V~, +30V-, 4,3 A
– Basisplatte mit Spulenarm
– Bedienungsanleitung
a) EDIF = Energie- und Dateninterface
Betriebsanleitung SIPLACE X-Serie Technische Daten des Automaten
Ab Softwareversion SR.70x.xx Ausgabe 01/2011 X-Zuführmodule
193
3.9.6 Halterung für Flächenmagazine für den BE-Wagen der SIPLACE X-Serie
Artikel-Nr. 00141285-xx Halterung für Flächenmagazine X-Serie
3

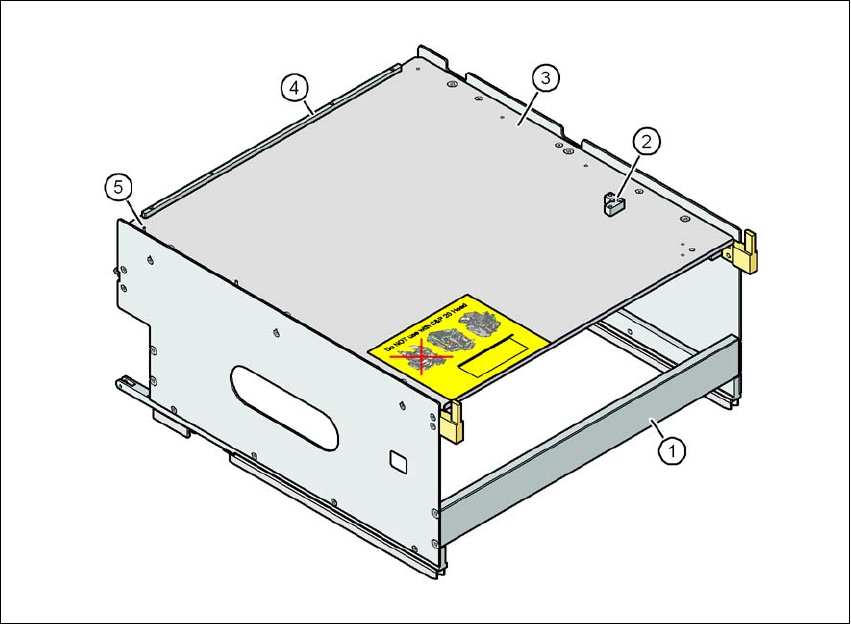

Abb. 3.9 - 18 Halterung für Flächenmagazine
(1) Halterung für Flächenmagazine der SIPLACE X-Serie
(2) Haltewinkel für 2. JEDEC-Flächenmagazin
(3) Flächenmagazinträger
(4) Anschlagleisten für das JEDEC-Flächenmagazin
(5) Passstift - Nullpunkt des JEDEC-Flächenmagazin
3
Einzeln aufgelegte JEDEC-Flächenmagazine oder Waffle Pack Magazine lassen sich mit Magne-
ten auf dem Flächenmagazinträger fixieren. Werden zwei JEDEC-Flächenmagazine aufgelegt,
müssen Sie diese mit Verriegelungs- und Halteleisten fixieren, wie sie bei den Flächenmagazin-
trägern des MTC verwendet werden.
Teile: Artikel-Nr.:
Magnet 00316593-xx
Verriegelungs- und Halteleiste für JEDEC-Magazine 00372615-xx
Technische Daten des Automaten Betriebsanleitung SIPLACE X-Serie
X-Zuführmodule Ab Softwareversion SR.70x.xx Ausgabe 01/2011
194
3.9.6.1 Technische Daten
3
3.9.6.2 Anzahl der Flächenmagazine pro Stellplatz und Automat
3.9.6.3 Flächenmagazinhalter am BE-Wagen der X-Serie einsetzen
→ Setzen Sie die beiden vorderen Gleitführungen (Pos. 1 in Abb. 3.9 - 19, Seite 195) der Halte-
rung auf die Einführhilfe (Pos. 6 in Abb. 3.9 - 19
, Seite 195).
→ Schieben Sie die Halterung entlang den Führungsprofilen (Pos. 7 in Abb. 3.9 - 19
, Seite 195)
nach vorne. Die Halterung gleitet mit den vorderen (Pos. 1) und hinteren Gleitführungen
(Pos. 2 in Abb. 3.9 - 19
, Seite 195) auf den Führungsprofilen.
→ Schieben Sie die Halterung weiter, bis die beiden Zentrierstifte "vorne" (Pos. 4 in Abb. 3.9 - 19
,
Seite 195
) in den Zentrierbohrungen (Pos. 10 in Abb. 3.9 - 19, Seite 195) verschwinden.
→ Achten Sie dabei auf die beiden Zentrierstifte "hinten" (Pos. 3 in Abb. 3.9 - 19
, Seite 195) der
Halterung. Sie müssen problemlos in die Aussparungen (Pos. 8 in Abb. 3.9 - 19
, Seite 195)
der Zentrierleiste gleiten.
→ An der Anschlagposition der Halterung rasten die Verriegelungsklinken (Pos. 9 in Abb. 3.9 -
19, Seite 195) an den Verriegelungsrollen (Pos. 5) der Halterung ein.
3
Die Halterung für Flächenmagazine lässt sich über die Bedieneroberfläche ver- und entriegeln.
Ein Wechsel der Halterung während des Bestückbetriebs ist deshalb auch ohne Unterbrechung
möglich.
Abmessungen L x B x H 429 mm x 376 mm x 200 mm
Stellplatzbelegung auf dem BE-Tisch 32 Stellplätze
a
a) Auf den restlichen 8 Stellplätzen können X-Zuführmodule platziert werden. Bei Verwendung von Verriege-
lungs- und Halteleisten reduziert sich allerdings durch die seitlich überstehenden Fixierhebel das Stellplatz-
angebot auf 6.
Stellmöglichkeit an den Automaten der X-Serie Stellplätze 2 und 4
Software
Stationssoftware ab SR.601.xx
Programmiersystem ab SIPLACE Pro 3.0
Bestückkopfspektrum TwinStar, CPP
Bestückautomat Stellplatz 2 Stellplatz 4
X4 1 1
X3 2 1
X2 2 2
